Ventilatore centrifugo industriale a stadio singolo, compressore per desolforazione fumi
Informazioni su GS
Il ventilatore centrifugo monostadio ad alta velocità GS è appositamente progettato per l'aerazione negli impianti di trattamento delle acque reflue.
Il ventilatore centrifugo monostadio ad alta velocità, con un'efficienza superiore all'80%, può sostituire i soffiatori Roots e i ventilatori centrifughi multistadio. Rispetto ai soffiatori Roots, rappresenta un miglioramento rivoluzionario.
.
Specifiche
|
Modello n.
|
GS160-1.8
|
|
Pressione differenziale di scarico
|
80KPA
|
|
Potenza motore
|
280KW
|
|
Capacità d'aria
|
160m3/min
|
|
Tipo di motore
|
380/400/415/440V/6KV/10KV, 3 FASI, 50/60HZ
|
Applicazioni
a. Per l'industria del cemento: ventilatore per trasporto cemento, ventilazione, ecc.
b. Per il sistema di trattamento delle acque reflue: ventilatore per aerazione, ventilatore per controlavaggio, ecc.
c. Per trasporto pneumatico: per il trasporto di materiali in polvere, come farina, cemento, sabbia, cereali, ecc.
d. Per la raccolta di polveri, pulizia polveri, ventilazione in alcune fabbriche, ospedali, edifici, ecc.
e. Per centrali elettriche: trasporto gas, aumento di ossigeno, ventilazione, pulizia polveri, ecc.
Tecnologia chiave
|
1. Dispositivo a palette guida in ingresso
- Posizione: davanti alla girante del ventilatore
- Funzione: Non solo per regolare la capacità del ventilatore dal 45% al 100%, ma anche per garantire che il ventilatore raggiunga la massima efficienza nel suo campo di regolazione, specialmente quando i parametri operativi deviano dai dati di progetto (bassa temperatura o bassa pressione).
- Regolazione: funzionamento automatico o manuale facendo clic sullo schermo tattile della scatola di controllo del ventilatore. In funzionamento automatico, la paletta guida in ingresso viene regolata da un operatore elettrico secondo un rapporto impostato dopo aver ricevuto un segnale DC 4-20mA, mentre in funzionamento manuale o in condizioni di manutenzione, la paletta viene regolata manualmente.
|
 |
|
2. Progettazione matura della voluta
Prestazioni pneumatiche affidabili, alta efficienza, efficienza multi-variabile dell'85%.
|
|
|
3. Girante ad alta efficienza
- La curva della girante viene selezionata ricorrendo alla simulazione delle condizioni di lavoro al computer e si adatta meglio al flusso effettivo del gas.
- Realizzata in lega di alluminio aeronautico o acciaio inossidabile, a flusso aperto con curvatura all'indietro (con un angolo di inclinazione minimo di 6 gradi), superficie finemente lavorata.
|
|
|
4. Struttura del riduttore di velocità e cuscinetti ad alta affidabilità
- Il riduttore ha una struttura a scoppio orizzontale, la cassa voluta è collegata alla cassa inferiore ed è separata dalla cassa superiore, il che riduce il tempo necessario per lo smontaggio del coperchio della cassa.
-
L'albero ad alta velocità adotta la tecnologia del disco di spinta duro, alta efficienza e bassa perdita meccanica confermate dal contatto lineare.
- Cuscinetto ellittico (dislocato) adottato per il grande ingranaggio, cuscinetto a pattini inclinati per l'ingranaggio ad alta velocità.
- L'albero del ventilatore e dell'ingranaggio è realizzato in acciaio forgiato trattato termicamente e opportunamente rettificato. Ogni velocità critica orizzontale rientra nell'intervallo di ±15% rispetto alla velocità normale, e la velocità di risonanza torsionale rientra nell'intervallo di ±10% rispetto alla velocità di funzionamento, tutte le parti rotanti sono bilanciate dinamicamente.
- Il riduttore di velocità è di tipo elicoidale ad assi paralleli con ingranaggio piccolo integrale e albero rotante.
-
Realizzato in acciaio legato temprato superficialmente e rettificato con precisione, l'indice di servizio dell'ingranaggio è almeno 1,8.
|
|
|
5. Trasmissione ad ingranaggi ad alta precisione
- Ingranaggi di qualità superiore adottati
- Il grado di precisione degli ingranaggi è stabilizzato a ISO1328 5~4
- Il grado di precisione può raggiungere il 3.
- Grado di precisione pari allo standard AGMA o DIN
|
|
|
6. Collegamento tra girante e albero ad alta velocità
- Adotta il tipo di collegamento con chiavetta (perno) a estremità dritta e albero triangolare
- La potenza massima che può trasferire raggiunge i 3.000 kW.
- Conveniente nell'assemblaggio e nello smontaggio senza danneggiare le parti
|
|
|
7. Tenute ad alte prestazioni
- Il materiale delle tenute è una lega di consistenza morbida (adottata tenuta a spirale).
- Funzionamento affidabile, lunga durata
- Nessun problema di perdite
- Basso costo di manutenzione, comodo da sostituire
- Consumo energetico ridotto grazie all'assenza di attrito
|
Risultati operativi
- La caratteristica più sorprendente del ventilatore GS è l'efficienza energetica.
Dal 1° marzo 2009, abbiamo avviato la prova di un ventilatore (Modello: GS160) presso l'impianto di trattamento delle acque reflue di Qiting.
Confrontando con due soffiatori Roots ciascuno di capacità 80m3/min e potenza motore 132kW utilizzati in precedenza, ogni mese vengono risparmiati 30.000 RMB dopo l'uso del ventilatore centrifugo ad alta velocità monostadio GS, anche se non è in funzione a pieno carico.
Controllo completamente automatico con ogni guasto registrato, più comodo per l'operatore

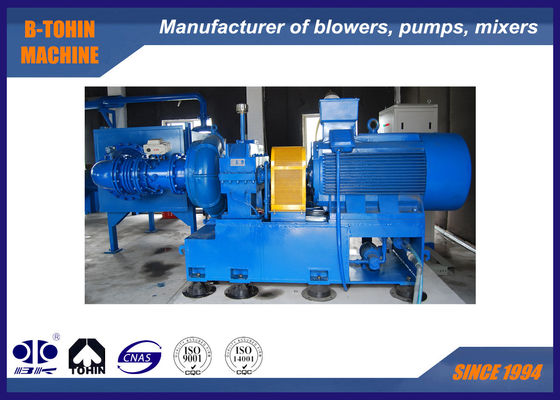

Disegno di assemblaggio del pacchetto ventilatore
Fornitura standard di ambito
1. Corpo principale del ventilatore
2. Paletta guida in ingresso
3. Silenziatore di ingresso
4. Giunto flessibile in acciaio inossidabile
5. Riduttore di velocità ad alta velocità
7. Valvola di scarico
8. Valvola di ritegno
9. Telaio di base
10. Sistema di lubrificazione
11. Scatola di controllo PLC
12. Motore
