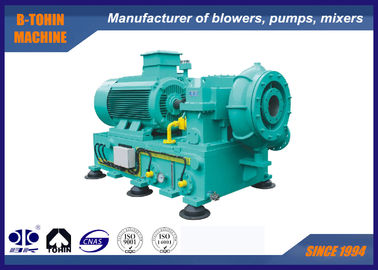

Ventilatore centrifugo monostadio da 120 m³/min, agitatore di aerazione, ventilatore a palette di aspirazione
Informazioni su GS
Il ventilatore centrifugo monostadio ad alta velocità GS è appositamente progettato per l'aerazione negli impianti di trattamento delle acque reflue.
Il ventilatore centrifugo monostadio ad alta velocità, con un'efficienza superiore all'80%, può sostituire i ventilatori Roots e i ventilatori centrifughi multistadio. Rispetto ai ventilatori Roots, rappresenta un miglioramento rivoluzionario.
Specifiche
Modello n.
|
GS120-2.0
|
Pressione differenziale di scarico
|
|
100 KPA
|
Potenza motore
|
|
250 KW
|
Capacità d'aria
|
|
120 m³/min
|
Tipo di motore
|
|
380/400/415/440V/6KV/10KV, 3 FASI, 50/60HZ
|
Applicazioni
|
a. Per l'industria del cemento: ventilatore per il trasporto del cemento, ventilazione, ecc.
b. Per il sistema di trattamento delle acque reflue: ventilatore per aerazione, ventilatore per controlavaggio, ecc.
c. Per il trasporto pneumatico: per il trasporto di materiali in polvere, come farina, cemento, sabbia, cereali, ecc.
d. Per la raccolta di polveri, pulizia delle polveri, ventilazione in alcune fabbriche, ospedali, edifici, ecc.
e. Per centrali elettriche: trasporto gas, aumento di ossigeno, ventilazione, pulizia polveri, ecc.
Tecnologia chiave
1. Dispositivo a palette di aspirazione
|
Posizione - davanti alla girante del ventilatore
- Funzione - Non solo per regolare la capacità del ventilatore tra il 45% e il 100%, ma anche per garantire che il ventilatore raggiunga la massima efficienza nel suo campo di regolazione, specialmente quando i parametri operativi deviano dai dati di progetto (bassa temperatura o bassa pressione).
- Regolazione - funzionamento automatico o manuale facendo clic sullo schermo tattile della scatola di controllo del ventilatore. In funzionamento automatico, la paletta di aspirazione viene regolata da un attuatore elettrico a un rapporto impostato dopo aver ricevuto un segnale DC 4-20mA, mentre in funzionamento manuale o in condizioni di manutenzione, la paletta viene regolata manualmente.
- 2. Progettazione matura della voluta
|
 |
|
Prestazioni pneumatiche affidabili, alta efficienza, efficienza multi-variabile dell'85%.
3. Girante ad alta efficienza
|
|
|
La curva della girante viene selezionata ricorrendo alla simulazione delle condizioni di lavoro al computer e si adatta meglio al flusso effettivo del gas.
- Realizzata in lega di alluminio aeronautico o acciaio inossidabile, a flusso aperto con curvatura all'indietro (con un angolo di inclinazione minimo di 6 gradi), superficie finemente lavorata.
- 4. Struttura del riduttore di velocità e cuscinetti ad alta affidabilità
|
|
|
Il riduttore ha una struttura a scorrimento orizzontale, la cassa voluta è collegata alla cassa inferiore ed è separata dalla cassa superiore, riducendo così il tempo necessario per lo smontaggio del coperchio della scatola.
- L'albero ad alta velocità adotta la tecnologia del disco di spinta duro, alta efficienza e bassa perdita meccanica confermata dal contatto lineare.
-
Cuscinetto ellittico (disallineato) adottato per il grande ingranaggio, cuscinetto a pattini basculanti per l'ingranaggio ad alta velocità.
- L'albero del ventilatore e dell'ingranaggio è realizzato in acciaio forgiato trattato termicamente e opportunamente rettificato. Ogni velocità critica orizzontale rientra nell'intervallo di ±15% rispetto alla velocità normale, e la velocità di risonanza torsionale rientra nell'intervallo di ±10% rispetto alla velocità di funzionamento, tutte le parti rotanti sono bilanciate dinamicamente.
- Il riduttore è di tipo elicoidale ad assi paralleli con ingranaggio piccolo integrale e albero rotante.
- Realizzato in acciaio legato forgiato con tempra superficiale e rettificato con precisione, l'indice di servizio dell'ingranaggio è almeno 1,8.
-
5. Trasmissione ad ingranaggi ad alta precisione
|
|
|
Adottato ingranaggio di migliore qualità
- Il grado di precisione dell'ingranaggio è stabilizzato a ISO1328 5~4
- Il grado di precisione può raggiungere il 3.
- Grado di precisione pari allo standard AGMA o DIN
- 6. Collegamento tra girante e albero ad alta velocità
|
|
|
Adottare il tipo di collegamento con chiavetta (perno) a facce piane dritte e albero triangolare
- La massima potenza trasferibile raggiunge i 3.000 kW.
- Conveniente nell'assemblaggio e nello smontaggio senza danneggiare le parti
- 7. Tenute ad alte prestazioni
|
|
|
Il materiale delle tenute è una lega di consistenza morbida (adottata tenuta a spirale).
- Funzionamento affidabile, lunga durata
- Nessun problema di perdite
- Basso costo di manutenzione, comodo da sostituire
- Consumo energetico ridotto grazie all'assenza di attrito
- Risultati operativi
|
La caratteristica più sorprendente dei ventilatori GS è l'efficienza energetica.
- Dal 1° marzo 2009, abbiamo avviato la prova di un ventilatore (Modello: GS160) presso l'impianto di trattamento delle acque reflue di Qiting.
Rispetto ai due ventilatori Roots precedentemente utilizzati, ciascuno con una capacità di 80 m³/min e una potenza motore di 132 kW, sono stati risparmiati 30.000 RMB al mese dopo l'uso del ventilatore centrifugo ad alta velocità monostadio GS, anche se non è in funzione a pieno carico.
Più sicuro e più conveniente
- Completamente automatico con registrazione di ogni guasto, più comodo per l'operatore
Basso rumore
- Disegno di assemblaggio del pacchetto ventilatore
Fornitura standard di portata
1. Corpo principale del ventilatore
2. Paletta di aspirazione
3. Silenziatore di aspirazione
4. Giunto flessibile in acciaio inossidabile
5. Riduttore ad alta velocità
7. Valvola di scarico
8. Valvola di ritegno
9. Telaio di base
10. Sistema di lubrificazione
11. Scatola di controllo PLC
12. Motore
