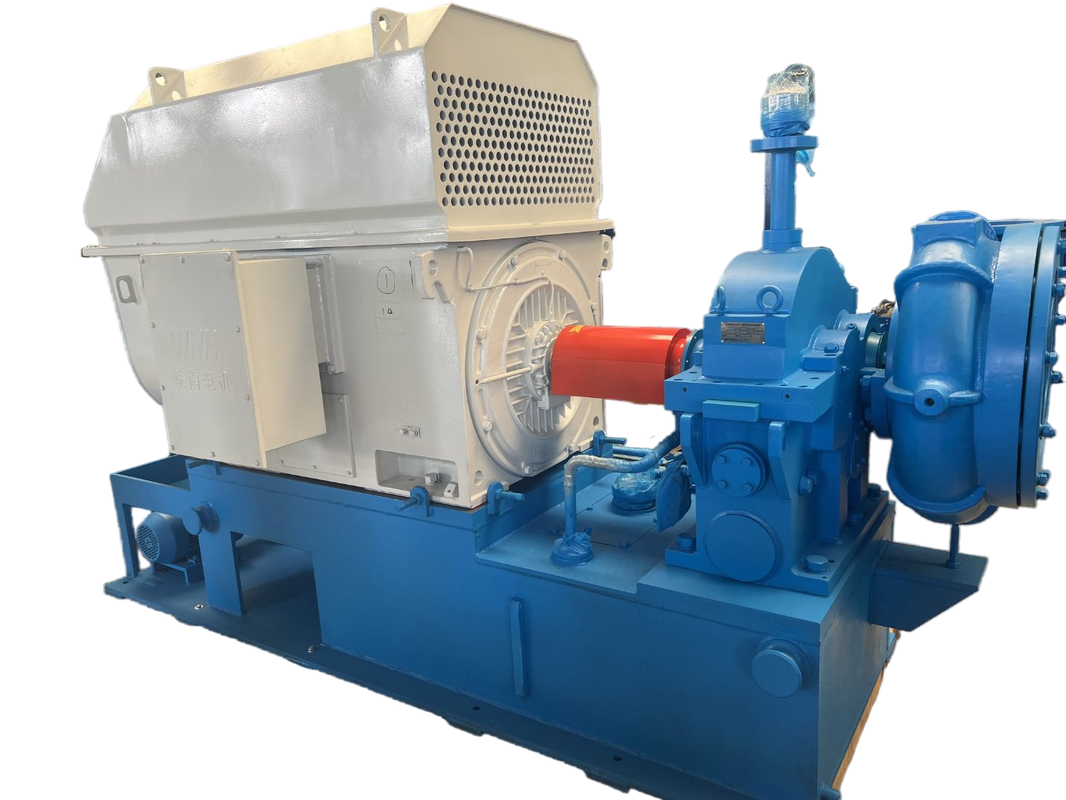

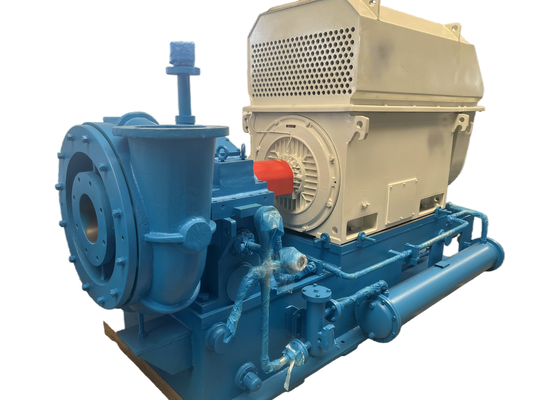

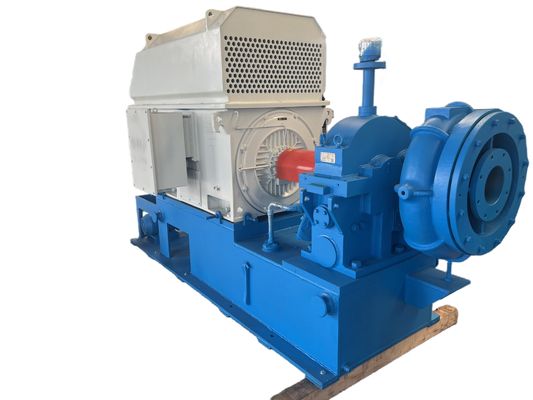

80m3/min Serie GS80 Trattamento dell'acqua Soffiatore centrifugo ad alta velocità a uno stadio
Riguardo a GS
Il ventilatore centrifugo ad alta velocità a un solo stadio della serie GS è stato progettato appositamente per l'aerazione del trattamento delle acque reflue.diossido di azoto e altri gas non corrosivi.
Il ventilatore Gs è caratterizzato da un'ampia applicabilità, un notevole risparmio energetico, una piccola superficie e una facile installazione, funzionamento e manutenzione.
Specificità
|
Numero modello.
|
GS80-(1.5-2.0)
|
|
Pressione differenziale di scarico
|
50/60/70/80/90/100 KPA
|
|
Potenza del motore
|
90/110/132/132/160/160 KW
|
|
Capacità aerea
|
80 m3/min
|
|
Tipo di motore
|
380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ
|
Applicazioni
a. Per l'industria del cemento: soffiatore di trasporto del cemento, ventilatore, ecc.
b. per il sistema di trattamento delle acque reflue: soffiatore di aerazione, soffiatore di retrolavaggio, ecc.
c. per il trasporto pneumatico: per il trasporto di materiali in polvere, quali farina, cemento, sabbia, grano, ecc.
d. Per la raccolta della polvere, la pulizia della polvere, la ventilazione in alcune fabbriche, ospedali, edifici, ecc.
e. Per le centrali elettriche: trasporto del gas, aumento dell'ossigeno, ventilazione, pulizia della polvere, ecc.
Tecnologia chiave
|
1. Dispositivo di guida a vela di ingresso
- posizione ◄ davanti alla rotaia del soffiatore
- Funzione: non solo per regolare la capacità del soffiatore tra il 45% e il 100%, ma anche per garantire che il soffiatore raggiunga la massima efficienza nel suo campo di regolazione,specialmente quando i parametri di funzionamento si discostano dai dati progettati (basse temperature o basse pressioni).
- Regolare il funzionamento automatico o manuale cliccando sul touch screen della casella di controllo del ventilatore.la lamina di guida dell'ingresso è regolata dall'operatore elettrico ad un rapporto impostato dopo aver ricevuto il segnale di 4-20mA DC, mentre in condizione di funzionamento manuale o di manutenzione, la paletta è regolata manualmente.
|
 |
|
2Disegno voluto maturo
Funzionamento pneumatico affidabile, elevata efficienza, efficienza multi-variabile dell'85%.
|
|
|
3. Impeller ad alta efficienza
- La curva per la girante viene selezionata in modo ricorrente per simulare le condizioni di lavoro sul computer e meglio adattata al flusso effettivo di gas.
- Realizzato in lega di alluminio o in acciaio inossidabile aereo, piegato verso l'indietro (l'angolo di immersione più piccolo è di 6 gradi), superficie lavorata finemente.
|
|
|
4Struttura della scatola di ingranaggi step-up e cuscinetti di elevata affidabilità
- La scatola degli ingranaggi è di struttura orizzontale split, con un involucro voluto collegato al involucro inferiore e separato dal involucro superiore, riducendo così il tempo necessario per scaricare il coperchio della scatola.
-
L'albero ad alta velocità adotta la tecnologia dei dischi a spinta dura, alta efficienza e basse perdite meccaniche confermate dal contatto con la linea.
- Il cuscinetto di ellisse (dislocazione) adottato per gli attrezzi di grandi dimensioni, il cuscinetto di inclinazione per gli attrezzi ad alta velocità.
- L'albero del soffiatore e dell'ingranaggio sono realizzati in acciaio da forgiatura trattato termicamente e adeguatamente macinati.e la velocità di risonanza di torsione è entro il ± 10% della velocità di marcia, tutte le parti rotanti sono in equilibrio dinamico.
- L'ingranaggio a passaggio è di tipo elicoidale a asse parallelo con ingranaggio di piccole dimensioni integrato e albero rotante.
-
Realizzato in acciaio legato da forgiatura a tenuta superficiale e lavorato con precisione, l'indice di servizio dell'ingranaggio è di almeno 1,8
|
|
|
5. Guida di ingranaggi ad alta precisione
- Attrezzi di qualità superiore adottati
- Il grado di precisione dell'ingranaggio è stabilizzato a ISO1328 5~4
- Il grado di precisione può raggiungere 3.
- Grado di precisione uguale alla norma AGMA o DIN
|
|
|
6. Collegamento tra motore e albero ad alta velocità
- Adottare il tipo di connessione della chiave (pin) di fine dritto e dell'albero triangolare
- La potenza massima che può trasferire raggiunge i 3.000 kW.
- Comodo per l'assemblaggio e lo smontaggio senza danni alle parti
|
|
|
7. Sigilli ad alte prestazioni
- Il materiale delle guarnizioni è una lega di consistenza morbida (guarnizione a spirale adottata).
- Funzione affidabile, lunga durata
- Nessun problema di perdite
- Basso costo di manutenzione, comodo da sostituire
- Consumo di energia ridotto senza attrito
|
Risultato dell'operazione
·Buone prestazioni aerodinamiche: motore ternario a flusso misto semi-aperto, utilizzato per il vortice non facile da provocare e per piccole perdite di flusso d'aria.
·Se regolato con una paletta di guida di ingresso, la curva di efficienza dell'unità è piatta e anche in condizioni di funzionamento non progettate si può ottenere un buon effetto di risparmio energetico.
·Struttura compatta, piccola superficie, facile utilizzazione.
·La girante è realizzata in lega di alluminio per l'aviazione ad alta resistenza, lavorata da un centro di lavorazione a cinque coordinate importato con un piccolo errore di curva.È di prestazioni pneumatiche affidabili e di elevata efficienza, mentre può risparmiare dal 15% al 25% di energia rispetto alla maggior parte dei soffiatori Roots.
·Il girante e l'ingranaggio di accelerazione sono di struttura integrata, il che riduce notevolmente le perdite meccaniche.
·Il sistema di accelerazione di tipo elicoidale è adottato per una buona stabilità, basse vibrazioni, basso rumore e lunga durata di vita in condizioni di funzionamento ad alta velocità.
·Special tilt pad bearing: grazie a speciali tilt pad, il prodotto ha un'elevata stabilità quando viene utilizzato ad alta velocità.
·Alto grado di controllo automatico, buona affidabilità.
Disegno di montaggio del pacchetto del soffiatore
Fornitura standard di campo di applicazione
1. Soffiatore Corpo principale
2- Velocità di iniezione
3. Silenziatore di ingresso
4. giunzione flessibile in acciaio inossidabile
5- Casella di marcia ad alta velocità
7Valvola di scarico
8Valvola di controllo
9. Cornice di base
10. sistema di lubrificante
11. scatola di controllo PLC
12Motore.
