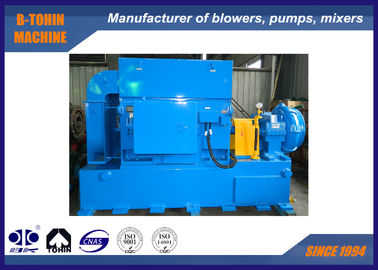

Ventilatore centrifugo monostadio, 15000m3/h, 400KW, girante in metallo Arero
Informazioni su GS
Il ventilatore centrifugo monovelocità ad alta velocità è il nuovo prodotto progettato da B-Tohin Machine. Le prestazioni pneumatiche e il design strutturale della serie di prodotti hanno raggiunto il livello avanzato dei prodotti simili in patria e all'estero. I ventilatori sono ampiamente utilizzati nel trattamento delle acque reflue, nella metallurgia,
nella fluidizzazione del letto a circolazione fluidizzata nelle centrali elettriche, nella desolforazione dei gas di scarico, in farmacia,
come booster di gas e così via.
Specifiche
Modello n.
|
GS250-1.75
|
Pressione differenziale di scarico
|
|
75KPA
|
Potenza motore
|
|
400KW
|
Capacità d'aria
|
|
250m3/min
|
Tipo di motore
|
|
380/400/415/440V/6KV/10KV, 3 FASI, 50/60HZ
|
Applicazioni
|
a. Per l'industria del cemento: ventilatore per trasporto cemento, ventilazione, ecc.
b. Per il sistema di trattamento delle acque reflue: ventilatore per aerazione, ventilatore per controlavaggio, ecc.
c. Per trasporto pneumatico: per trasporto di materiali in polvere, come farina, cemento, sabbia, cereali, ecc.
d. Per la raccolta di polveri, pulizia polveri, ventilazione in alcune fabbriche, ospedali, edifici, ecc.
e. Per centrali elettriche: trasporto gas, aumento ossigeno, ventilazione, pulizia polveri, ecc.
Tecnologia chiave
1. Dispositivo a palette guida in ingresso
|
posizione - davanti alla girante del ventilatore
- Funzione - Non solo per regolare la capacità del ventilatore tra il 45% e il 100%, ma anche per garantire che il ventilatore raggiunga la massima efficienza nel suo campo di regolazione, specialmente quando i parametri operativi deviano dai dati di progetto (bassa temperatura o bassa pressione).
- Regolazione - funzionamento automatico o manuale facendo clic sullo schermo tattile sulla scatola di controllo del ventilatore. In funzionamento automatico, la paletta guida in ingresso viene regolata da un operatore elettrico secondo un rapporto impostato dopo aver ricevuto un segnale DC 4-20mA, mentre in funzionamento manuale o in condizioni di manutenzione, la paletta viene regolata manualmente.
- 2. Design maturo della voluta
|
 |
|
Prestazioni pneumatiche affidabili, alta efficienza, efficienza multi-variabile dell'85%.
3. Girante ad alta efficienza
|
|
|
La curva per la girante viene selezionata ricorrendo alla simulazione delle condizioni di lavoro al computer e si adatta meglio al flusso effettivo del gas.
- Realizzata in lega di alluminio aeronautico o acciaio inossidabile, percorso aperto a curvatura all'indietro (con un angolo di inclinazione minimo di 6 gradi), superficie finemente lavorata.
- 4. Struttura del riduttore di velocità e cuscinetti ad alta affidabilità
|
|
|
Il riduttore è di struttura a divisione orizzontale, la cassa voluta è collegata alla cassa inferiore e separata dalla cassa superiore, il che riduce il tempo necessario per lo scarico del coperchio della cassa.
- L'albero ad alta velocità adotta la tecnologia del disco di spinta duro, alta efficienza e bassa perdita meccanica confermate dal contatto lineare.
-
Cuscinetto ellittico (disallineato) adottato per il grande ingranaggio, cuscinetto a pattini basculanti per l'ingranaggio ad alta velocità.
- L'albero del ventilatore e dell'ingranaggio è realizzato in acciaio forgiato trattato termicamente e opportunamente rettificato. Ogni velocità critica orizzontale rientra nell'intervallo di ±15% rispetto alla velocità normale, e la velocità di risonanza torsionale rientra nell'intervallo di ±10% rispetto alla velocità di funzionamento, tutte le parti rotanti sono bilanciate dinamicamente.
- Il riduttore è di tipo elicoidale ad assi paralleli con ingranaggio piccolo integrale e albero rotante.
- Realizzato in acciaio legato forgiato temprato superficialmente e rettificato con precisione, l'indice di servizio dell'ingranaggio è almeno 1,8.
-
5. Trasmissione ad ingranaggi ad alta precisione
|
|
|
Ingranaggio di qualità superiore adottato
- Il grado di precisione degli ingranaggi è stabilizzato a ISO1328 5~4
- Il grado di precisione può raggiungere il 3.
- Grado di precisione pari allo standard AGMA o DIN
- 6. Collegamento tra girante e albero ad alta velocità
|
|
|
Adottare il tipo di connessione con linguetta (perno) a estremità dritta e albero triangolare
- La potenza massima trasferibile raggiunge i 3.000 kW.
- Comodo da montare e smontare senza danneggiare le parti
- 7. Tenute ad alte prestazioni
|
|
|
Il materiale delle tenute è una lega di consistenza morbida (adottata tenuta a spirale).
- Funzionamento affidabile, lunga durata
- Nessun problema di perdite
- Basso costo di manutenzione, comodo da sostituire
- Consumo energetico ridotto grazie all'assenza di attrito
- Risultato operativo
|
La caratteristica più sorprendente del ventilatore GS è l'efficienza energetica.
- Dal 1° marzo 2009, abbiamo avviato la prova di un ventilatore (Modello: GS160) presso l'impianto di trattamento delle acque reflue di Qiting.
Rispetto ai due ventilatori Roots, ciascuno con capacità di 80m3/min e potenza motore di 132kW utilizzati in precedenza, ogni mese vengono risparmiati 30.000 RMB dopo l'uso del ventilatore centrifugo monostadio ad alta velocità GS, sebbene non sia in funzionamento a pieno carico.
Più sicuro e più comodo
- Controllato completamente in automatico con ogni guasto registrato, più comodo per l'operatore
Basso rumore
- Disegno di assemblaggio del pacchetto ventilatore
Ambito di fornitura standard
1. Corpo principale del ventilatore
2. Paletta guida in ingresso
3. Silenziatore in ingresso
4. Giunto flessibile in acciaio inossidabile
5. Riduttore ad alta velocità
7. Valvola di scarico
8. Valvola di ritegno
9. Telaio di base
10. Sistema di lubrificazione
11. Scatola di controllo PLC
12. Motore
