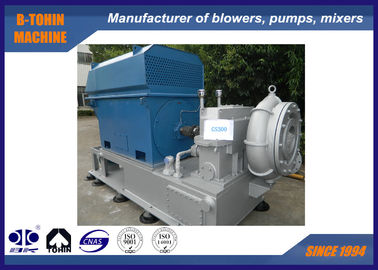

Sopratore centrifugo a uno stadio, 15000m3/h, 75KW, motore metallo Arero
Riguardo a GS
Il soffiatore centrifugo ad alta velocità a velocità singola è il nuovo prodotto progettato da B-Tohin Machine.Le prestazioni pneumatiche e la progettazione strutturale della serie di prodotti hanno raggiunto il livello avanzato
I soffiatori sono ampiamente utilizzati nel trattamento delle acque reflue, nella metallurgia, nel trattamento delle acque reflue, nel trattamento delle acque reflue e nella produzione di prodotti simili in patria e all'estero.
fluidizzazione di caldaie a letto di fluidizzazione circolante in centrali elettriche, desulfurizzazione dei gas di scarico, farmacia,
rinforzo del gas e così via.
Specificità
|
Numero modello.
|
GS300-1.65
|
|
Pressione differenziale di scarico
|
65 KPA
|
|
Potenza del motore
|
450 kilowatt.
|
|
Capacità aerea
|
300 m3/min
|
|
Tipo di motore
|
380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ
|
Applicazioni
a. Per l'industria del cemento: soffiatore di trasporto del cemento, ventilatore, ecc.
b. per il sistema di trattamento delle acque reflue: soffiatore di aerazione, soffiatore di retrolavaggio, ecc.
c. per il trasporto pneumatico: per il trasporto di materiali in polvere, quali farina, cemento, sabbia, grano, ecc.
d. Per la raccolta della polvere, la pulizia della polvere, la ventilazione in alcune fabbriche, ospedali, edifici, ecc.
e. Per le centrali elettriche: trasporto del gas, aumento dell'ossigeno, ventilazione, pulizia della polvere, ecc.
Tecnologia chiave
|
1. Dispositivo di guida a vela di ingresso
- posizione ◄ davanti alla rotaia del soffiatore
- Funzione: non solo per regolare la capacità del soffiatore tra il 45% e il 100%, ma anche per garantire che il soffiatore raggiunga la massima efficienza nel suo campo di regolazione,specialmente quando i parametri di funzionamento si discostano dai dati progettati (basse temperature o basse pressioni).
- Regolare il funzionamento automatico o manuale cliccando sul touch screen della casella di controllo del ventilatore.la lamina di guida dell'ingresso è regolata dall'operatore elettrico ad un rapporto impostato dopo aver ricevuto il segnale di 4-20mA DC, mentre in condizione di funzionamento manuale o di manutenzione, la paletta è regolata manualmente.
|
 |
|
2Disegno voluto maturo
Funzionamento pneumatico affidabile, elevata efficienza, efficienza multi-variabile dell'85%.
|
|
|
3. Impeller ad alta efficienza
- La curva per la girante viene selezionata in modo ricorrente per simulare le condizioni di lavoro sul computer e meglio adattata al flusso effettivo di gas.
- Realizzato in lega di alluminio o in acciaio inossidabile aereo, piegato verso l'indietro (l'angolo di immersione più piccolo è di 6 gradi), superficie lavorata finemente.
|
|
|
4Struttura della scatola di ingranaggi step-up e cuscinetti di elevata affidabilità
- La scatola degli ingranaggi è di struttura orizzontale split, con un involucro voluto collegato al involucro inferiore e separato dal involucro superiore, riducendo così il tempo necessario per scaricare il coperchio della scatola.
-
L'albero ad alta velocità adotta la tecnologia dei dischi a spinta dura, alta efficienza e basse perdite meccaniche confermate dal contatto con la linea.
- Il cuscinetto di ellisse (dislocazione) adottato per gli attrezzi di grandi dimensioni, il cuscinetto di inclinazione per gli attrezzi ad alta velocità.
- L'albero del soffiatore e dell'ingranaggio sono realizzati in acciaio da forgiatura trattato termicamente e adeguatamente macinati.e la velocità di risonanza di torsione è entro il ± 10% della velocità di marcia, tutte le parti rotanti sono in equilibrio dinamico.
- L'ingranaggio a passaggio è di tipo elicoidale a asse parallelo con ingranaggio di piccole dimensioni integrato e albero rotante.
-
Realizzato in acciaio legato da forgiatura a tenuta superficiale e lavorato con precisione, l'indice di servizio dell'ingranaggio è di almeno 1,8
|
|
|
5. Guida di ingranaggi ad alta precisione
- Attrezzi di qualità superiore adottati
- Il grado di precisione dell'ingranaggio è stabilizzato a ISO1328 5~4
- Il grado di precisione può raggiungere 3.
- Grado di precisione uguale alla norma AGMA o DIN
|
|
|
6. Collegamento tra motore e albero ad alta velocità
- Adottare il tipo di connessione della chiave (pin) di fine dritto e dell'albero triangolare
- La potenza massima che può trasferire raggiunge i 3.000 kW.
- Comodo per l'assemblaggio e lo smontaggio senza danni alle parti
|
|
|
7. Sigilli ad alte prestazioni
- Il materiale delle guarnizioni è una lega di consistenza morbida (guarnizione a spirale adottata).
- Funzione affidabile, lunga durata
- Nessun problema di perdite
- Basso costo di manutenzione, comodo da sostituire
- Consumo di energia ridotto senza attrito
|
Risultato dell'operazione
- La caratteristica più sorprendente del soffiatore GS è l'efficienza energetica.
Dal 1° marzo 2009 abbiamo iniziato la sperimentazione di un soffiatore (Modello: GS160) presso lo stabilimento di trattamento delle acque reflue di Qiting.
Rispetto a due soffiatori di radici di capacità di 80 m3/min ciascuno e potenza motoria di 132 kW utilizzati in precedenza, ogni mese sono stati risparmiati 30000 RMB dopo l'utilizzo di GS Single-stage High-speed Centrifugal Blower,anche se non è in funzione a pieno carico.
- Più sicuro e più conveniente
Controllato completamente automaticamente con ogni guasto registrato, più conveniente per l'operatore
Disegno di montaggio del pacchetto del soffiatore
Fornitura standard di campo di applicazione
1. Soffiatore Corpo principale
2- Velocità di iniezione
3. Silenziatore di ingresso
4. giunzione flessibile in acciaio inossidabile
5- Casella di marcia ad alta velocità
7Valvola di scarico
8Valvola di controllo
9. Cornice di base
10. sistema di lubrificante
11. scatola di controllo PLC
12Motore.
