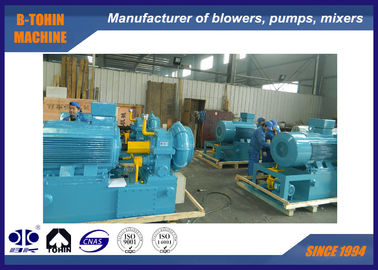

250KW Soffiante Centrifugo Monostadio, 9600m3/h, girante in acciaio inossidabile
Informazioni su GS
Il soffiatore centrifugo monostadio ad alta velocità GS è appositamente progettato per l'aerazione negli impianti di trattamento delle acque reflue.
Il soffiatore centrifugo monostadio ad alta velocità, con un'efficienza superiore all'80%, può sostituire i soffiatori Roots e i soffiatori centrifughi multistadio. Rispetto ai soffiatori Roots, rappresenta un miglioramento rivoluzionario.
.
Specifiche
|
Modello N.
|
GS160-1.7
|
|
Pressione differenziale di scarico
|
70KPA
|
|
Potenza motore
|
250KW
|
|
Capacità d'aria
|
160m3/min
|
|
Tipo di motore
|
380/400/415/440V/6KV/10KV, 3 FASI, 50/60HZ
|
Applicazioni
a. Per l'industria del cemento: soffiatore per trasporto cemento, ventilazione, ecc.
b. Per il sistema di trattamento delle acque reflue: soffiatore per aerazione, soffiatore per controlavaggio, ecc.
c. Per trasporto pneumatico: per il trasporto di materiali in polvere, come farina, cemento, sabbia, cereali, ecc.
d. Per la raccolta di polveri, pulizia polveri, ventilazione in alcune fabbriche, ospedali, edifici, ecc.
e. Per centrali elettriche: trasporto gas, aumento di ossigeno, ventilazione, pulizia polveri, ecc.
Tecnologia Chiave
|
1. Dispositivo di palette guida in ingresso
- Posizione — davanti alla girante del soffiatore
- Funzione — Non solo per regolare la capacità del soffiatore tra il 45% e il 100%, ma anche per garantire che il soffiatore raggiunga la massima efficienza nel suo campo di regolazione, specialmente quando i parametri operativi deviano dai dati di progetto (bassa temperatura o bassa pressione).
- Regolazione — funzionamento automatico o manuale tramite touch screen sulla scatola di controllo del soffiatore. In funzionamento automatico, la paletta guida in ingresso viene regolata da un operatore elettrico secondo un rapporto impostato dopo aver ricevuto un segnale DC 4-20mA, mentre in funzionamento manuale o in condizioni di manutenzione, la paletta viene regolata manualmente.
|
 |
|
2. Design maturo della voluta
Prestazioni pneumatiche affidabili, alta efficienza, efficienza multi-variabile dell'85%.
|
|
|
3. Girante ad alta efficienza
- La curva della girante viene selezionata ricorrendo alla simulazione delle condizioni di lavoro al computer e si adatta meglio al flusso effettivo del gas.
- Realizzata in lega di alluminio aeronautico o acciaio inossidabile, percorso aperto arretrato (con un angolo di inclinazione minimo di 6 gradi), superficie finemente lavorata.
|
|
|
4. Struttura del riduttore di velocità e cuscinetti ad alta affidabilità
- Il riduttore ha una struttura a scorrimento orizzontale, la cassa voluta è collegata alla cassa inferiore ed è separata dalla cassa superiore, il che riduce il tempo necessario per rimuovere il coperchio della cassa.
-
L'albero ad alta velocità adotta la tecnologia del disco di spinta duro, alta efficienza e bassa perdita meccanica confermata dal contatto lineare.
- Cuscinetto ellittico (disallineato) adottato per l'ingranaggio grande, cuscinetto a pattini oscillanti per l'ingranaggio ad alta velocità.
- L'albero del soffiatore e dell'ingranaggio è realizzato in acciaio forgiato trattato termicamente e opportunamente rettificato. Ogni velocità critica orizzontale rientra nell'intervallo di ±15% rispetto alla velocità normale, e la velocità di risonanza torsionale rientra nell'intervallo di ±10% rispetto alla velocità di funzionamento, tutte le parti rotanti sono bilanciate dinamicamente.
- Il riduttore è di tipo elicoidale ad assi paralleli con ingranaggio piccolo e albero rotante integrali.
-
Realizzato in acciaio legato forgiato con tempra superficiale e rettificato con precisione, l'indice di servizio dell'ingranaggio è almeno 1,8.
|
|
|
5. Trasmissione ad ingranaggi ad alta precisione
- Ingranaggio di grado di qualità superiore adottato
- Il grado di precisione dell'ingranaggio è stabilizzato a ISO1328 5~4
- Il grado di precisione può raggiungere il 3.
- Grado di precisione pari allo standard AGMA o DIN
|
|
|
6. Collegamento tra girante e albero ad alta velocità
- Adotta il tipo di collegamento con linguetta (perno) a estremità dritta e albero triangolare
- La potenza massima trasferita raggiunge i 3.000 kW.
- Comodo da montare e smontare senza danneggiare le parti
|
|
|
7. Tenute ad alte prestazioni
- Il materiale delle tenute è una lega di consistenza morbida (adottata tenuta a spirale).
- Funzionamento affidabile, lunga durata
- Nessun problema di perdite
- Basso costo di manutenzione, comodo da sostituire
- Consumo energetico ridotto grazie all'assenza di attrito
|
Risultato operativo
- La caratteristica più sorprendente del soffiatore GS è l'efficienza energetica.
Dal 1° marzo 2009, abbiamo avviato la prova di un soffiatore (Modello: GS160) presso l'impianto di trattamento delle acque reflue di Qiting.
Confrontando con due soffiatori Roots ciascuno di capacità 80m3/min e potenza motore 132kW utilizzati in precedenza, ogni mese sono stati risparmiati 30.000 RMB dopo l'uso del soffiatore centrifugo monostadio ad alta velocità GS, anche se non era in funzione a pieno carico.
Controllato completamente in automatico con ogni guasto registrato, più comodo per l'operatore
Disegno di assemblaggio del pacchetto soffiatore
Ambito di fornitura standard
1. Corpo principale del soffiatore
2. Paletta guida in ingresso
3. Silenziatore di ingresso
4. Giunto flessibile in acciaio inossidabile
5. Riduttore ad alta velocità
7. Valvola di scarico
8. Valvola di ritegno
9. Telaio di base
10. Sistema di lubrificazione
11. Scatola di controllo PLC
12. Motore
