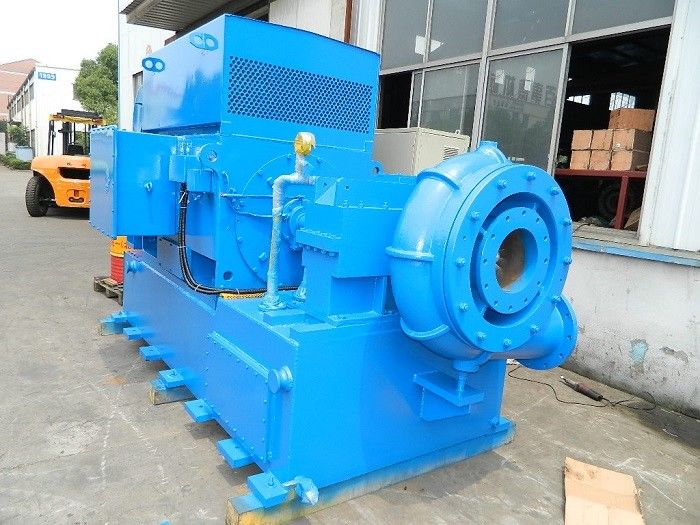

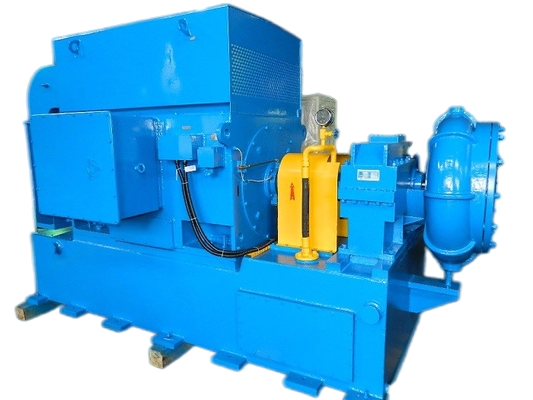

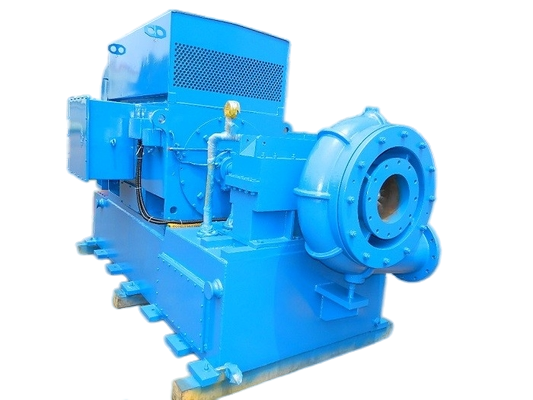

GS120 Serie 120 m3/min Flusso d'aria Centrifugo ad alta velocità a singolo stadio

Ventilatore centrifugo ad alta velocità monostadio con flusso d'aria da 120 m³/min serie GS120

A proposito di G.S


Il ventilatore centrifugo monostadio ad alta velocità della serie GS è appositamente progettato per l'aerazione del trattamento delle acque reflue. Nel frattempo, è disponibile per mezzi come aria, azoto, biossido di azoto e altri gas non corrosivi.

Il ventilatore Gs è caratterizzato da ampia applicabilità, notevole risparmio energetico, piccola area e facilità di installazione, funzionamento e manutenzione.

Specifiche

Applicazioni

UN. Per l'industria del cemento: soffiante per il trasporto del cemento, ventilazione, ecc.

B. Per il sistema di trattamento delle acque reflue: ventilatore di aerazione, ventilatore di controlavaggio, ecc.

C. Per il trasporto pneumatico: per il trasporto di materiali in polvere, come farina, cemento, sabbia, grano, ecc.

D. Per la raccolta della polvere, la pulizia della polvere, la ventilazione in alcune fabbriche, ospedali, edifici, ecc.

e. Per centrali elettriche: trasporto di gas, aumento di ossigeno, ventilazione, pulizia delle polveri, ecc.

Struttura del ventilatore

Il ventilatore centrifugo della serie Gs è dotato di struttura a sbalzo monostadio, ingresso assiale e scarico radicale. L'aria entra nel tubo di aspirazione e nel dispositivo a palette guida di ingresso dall'impostazione del filtro di ingresso. Il motore di guida principale è collegato con l'accoppiamento e la scatola step-up. All'avvio,

l'ingranaggio step-up aziona la girante semiaperta mista ternaria per produrre gas per l'alimentazione e lo scarico del gas attraverso il diffusore senza palette e la camera a spirale.

Risultato dell'operazione

·Buone prestazioni aerodinamiche: girante ternaria semiaperta a flusso misto adottata per non provocare facilmente vortici e per piccole perdite di flusso d'aria.

·Regolata tramite la pala di guida dell'ingresso, la curva di efficienza dell'unità è piatta e, anche in condizioni operative non previste, è possibile ottenere un buon effetto di risparmio energetico.

·Struttura compatta, piccola superficie, funzionamento facile.

·La girante è realizzata in lega di alluminio aeronautico ad alta resistenza, lavorata da un centro di lavoro importato con collegamento a cinque coordinate con piccolo errore di curva. Offre prestazioni pneumatiche affidabili e alta efficienza, mentre può risparmiare il 15%-25% di energia rispetto alla maggior parte dei soffiatori Roots.

·La girante e l'ingranaggio di accelerazione hanno una struttura integrale, che riduce notevolmente la perdita meccanica.

·Ingranaggio di accelerazione di tipo elicoidale adottato per una buona stabilità, basse vibrazioni, bassa rumorosità e lunga durata in condizioni di funzionamento ad alta velocità.

·Cuscinetto speciale con cuscinetti inclinabili: grazie agli speciali cuscinetti inclinabili, il prodotto ha un'elevata stabilità durante il funzionamento ad alta velocità.

·Alto grado di controllo automatico, buona affidabilità.

Disegno di assemblaggio del gruppo soffiante

Fornitura standard di portata

1. Corpo principale del ventilatore

2. Pala guida di ingresso

3. Silenziatore di aspirazione

4. Giunto flessibile in acciaio inox

5. Scatola ingranaggi ad alta velocità

7. Valvola di scarico

8. Valvola di ritegno

9. Telaio di base

10. Sistema di lubrificazione

11. Scatola di controllo PLC

12. Motore
