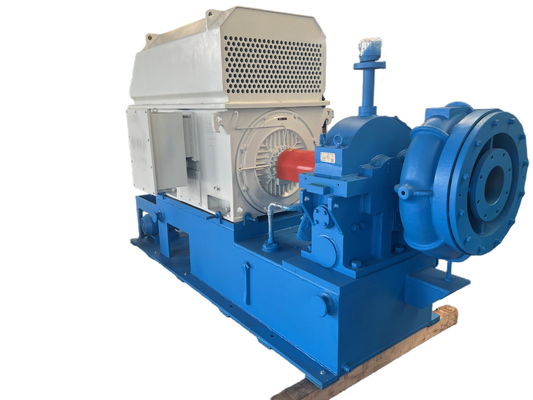

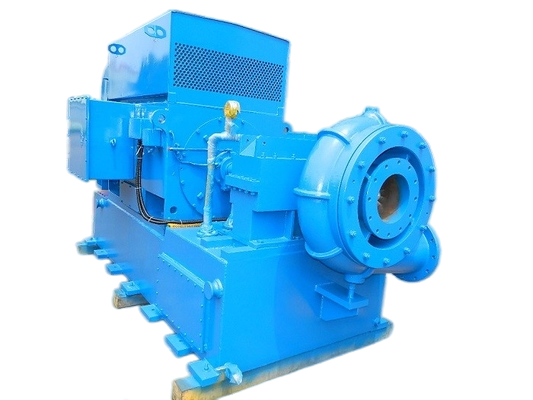

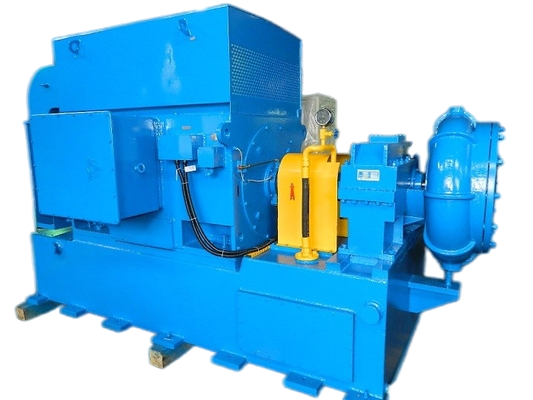

GS100 Serie 100 m3/min Flusso d'aria Trattamento delle acque reflue Soffiatore centrifugo ad alta velocità a uno stadio

100 m3/min Processo di trattamento dell'acqua Serie GS100 Sopratore centrifugo ad alta velocità a uno stadio

Riguardo a GS


Il ventilatore centrifugo ad alta velocità a un solo stadio della serie GS è stato progettato appositamente per l'aerazione del trattamento delle acque reflue.diossido di azoto e altri gas non corrosivi.

Il ventilatore Gs è caratterizzato da un'ampia applicabilità, un notevole risparmio energetico, una piccola superficie e una facile installazione, funzionamento e manutenzione.

Specificità

Applicazioni

a. Per l'industria del cemento: soffiatore di trasporto del cemento, ventilatore, ecc.

b. per il sistema di trattamento delle acque reflue: soffiatore di aerazione, soffiatore di retrolavaggio, ecc.

c. per il trasporto pneumatico: per il trasporto di materiali in polvere, quali farina, cemento, sabbia, grano, ecc.

d. Per la raccolta della polvere, la pulizia della polvere, la ventilazione in alcune fabbriche, ospedali, edifici, ecc.

e. Per le centrali elettriche: trasporto del gas, aumento dell'ossigeno, ventilazione, pulizia della polvere, ecc.

Struttura del soffiatore

Il ventilatore centrifugo della serie G è dotato di un sollevamento a sbalzo a uno stadio, di ingresso assiale e di una struttura di scarico radicale.L'aria entra nel tubo di aspirazione e il dispositivo di vela guida di ingresso dalla impostazione del filtro di ingresso.Il motore motore principale è collegato all'accoppiamento e alla scatola step-up.

L'ingranaggio step-up spinge la girante ternaria a semi-apertura mista a produrre gas per l'alimentazione e la scarica del gas attraverso il diffusore senza palette e la camera voluta.

Risultato dell'operazione

·Buone prestazioni aerodinamiche: motore ternario a flusso misto semi-aperto, utilizzato per il vortice non facile da provocare e per piccole perdite di flusso d'aria.

·Se regolato con una paletta di guida di ingresso, la curva di efficienza dell'unità è piatta e anche in condizioni di funzionamento non progettate si può ottenere un buon effetto di risparmio energetico.

·Struttura compatta, piccola superficie, facile utilizzazione.

·La girante è realizzata in lega di alluminio per l'aviazione ad alta resistenza, lavorata da un centro di lavorazione a cinque coordinate importato con un piccolo errore di curva.È di prestazioni pneumatiche affidabili e di elevata efficienza, mentre può risparmiare dal 15% al 25% di energia rispetto alla maggior parte dei soffiatori Roots.

·Il girante e l'ingranaggio di accelerazione sono di struttura integrata, il che riduce notevolmente le perdite meccaniche.

·Il sistema di accelerazione di tipo elicoidale è adottato per una buona stabilità, basse vibrazioni, basso rumore e lunga durata di vita in condizioni di funzionamento ad alta velocità.

·Special tilt pad bearing: grazie a speciali tilt pad, il prodotto ha un'elevata stabilità quando viene utilizzato ad alta velocità.

·Alto grado di controllo automatico, buona affidabilità.

Disegno di montaggio del pacchetto del soffiatore

Fornitura standard di campo di applicazione

1. Soffiatore Corpo principale

2- Velocità di iniezione

3. Silenziatore di ingresso

4. giunzione flessibile in acciaio inossidabile

5- Casella di marcia ad alta velocità

7Valvola di scarico

8Valvola di controllo

9. Cornice di base

10. sistema di lubrificante

11. scatola di controllo PLC

12Motore.
