1, dispositivo a palette di guida dell'ingresso
Composto da nove pale, il dispositivo di guida a pala di aspirazione è installato prima della girante e il suo grado di apertura è controllato da un operatore elettrico. Quando l'operatore elettrico riceve un segnale da 4-20 mA dal pannello di controllo, regola il grado di apertura delle alette (il valore del grado di apertura è mostrato sia sul pannello dell'operatore elettrico che sullo schermo di controllo) in modo che il dispositivo delle alette guida di ingresso possa funzionare prima che il gas fluisca nella girante e realizzi la funzione di regolazione del flusso d'aria del 45-100%.
2,Voluta
Viene adottata la girante più adatta per prestazioni pneumatiche affidabili, alta efficienza e per raggiungere tutta l'efficienza multivariata fino all'85%.
3, scatola step-up
È dotato di un ingranaggio step-up di tipo elicoidale. La gara è temprata per diffusione e offre prestazioni eccellenti in caso di rotazione ad alta velocità e lunga durata.
Viene adottato un cuscinetto di tipo scorrevole con superficie metallica Babbitt. Il cuscinetto utilizza una pellicola lubrificante per supportare l'albero e il raffreddamento. È caratterizzato da basso attrito, elevate caratteristiche antidetonanti, prestazioni affidabili e longevità.
4, girante ad alta efficienza
La girante, di tipo ternario misto semiaperto, è progettata secondo la teoria tridimensionale. La curva per la girante viene selezionata periodicamente per la simulazione
condizioni di lavoro sul computer e migliore adattamento al flusso effettivo di gas. Nel frattempo, riduce la deformazione delle palette causata dalla forza centrifuga e migliora l'affidabilità dell'efficienza.
Il tipo di connessione avanzata è adottato per la girante e l'albero ad alta velocità. Prima della consegna, vengono eseguiti test di velocità eccessiva della girante e di equilibrio dinamico per garantire le prestazioni elevate del ventilatore.
Il materiale della girante è opzionale, aerometallico o acciaio inossidabile o altri materiali disponibili secondo le richieste del cliente.

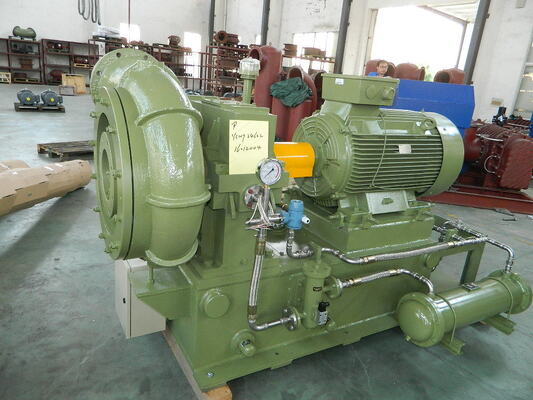

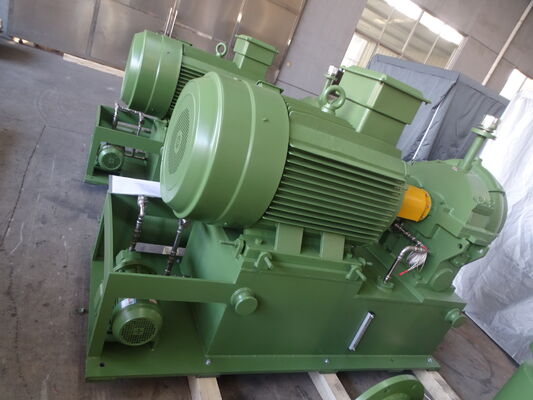

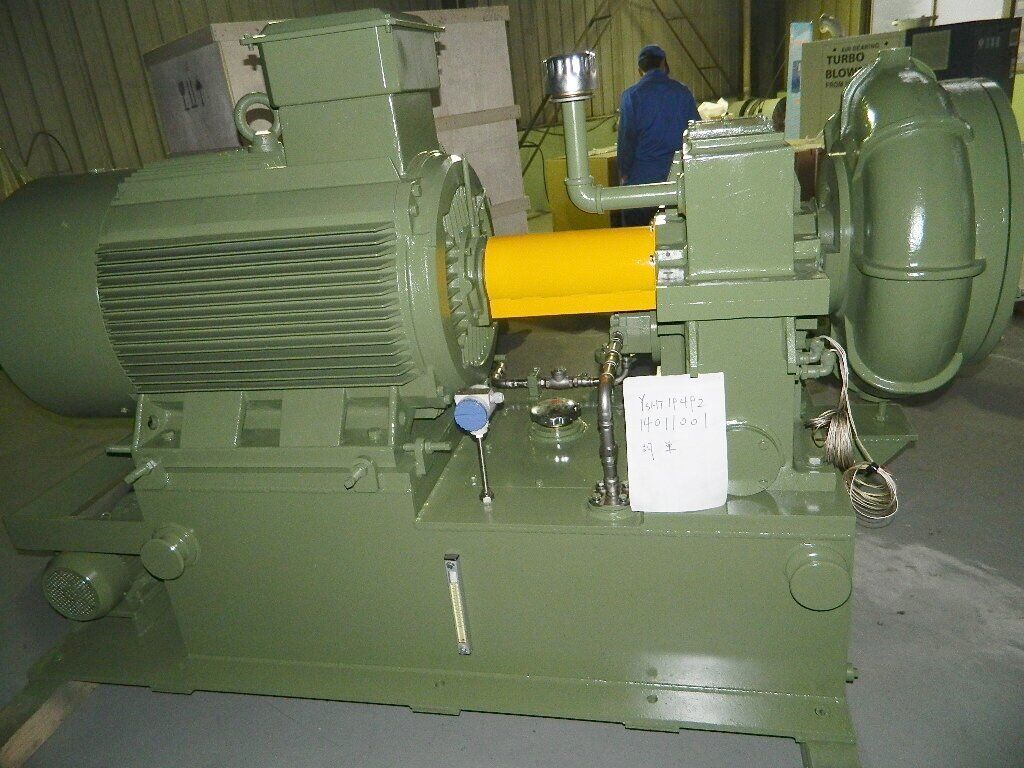

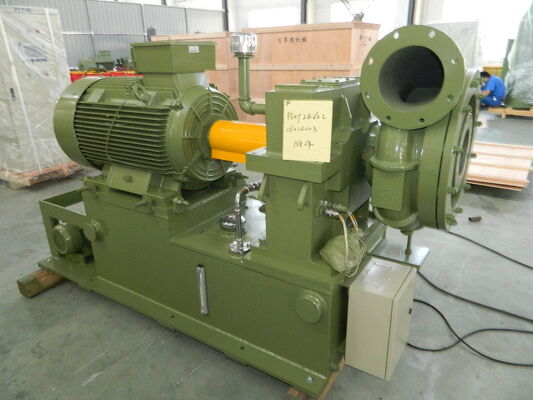

Struttura del ventilatore
Il ventilatore centrifugo della serie Gs è dotato di struttura a sbalzo monostadio, ingresso assiale e scarico radicale. L'aria entra nel tubo di aspirazione e nel
dispositivo di aletta guida di ingresso dall'impostazione del filtro di ingresso. Il motore di guida principale è collegato con l'accoppiamento e la scatola step-up. All'avvio,
l'ingranaggio step-up guida la girante semiaperta mista ternaria per produrre gas per l'alimentazione e lo scarico del gas attraverso un diffusore senza palette e
camera della voluta.
Curva delle prestazioni del soffiante serie GS
Il ventilatore centrifugo della serie GS è caratterizzato da un cantilever monostadio, ingresso assiale e struttura di scarico radicale. L'aria entra nel tubo di aspirazione e nel
dispositivo a palette guida di ingresso dall'impostazione di ingresso. Il motore di guida principale è collegato all'accoppiamento e alla scatola step-up. All'avvio, la marcia step-up
azionare la girante semiaperta mista ternaria per produrre gas per l'alimentazione e lo scarico del gas attraverso il diffusore senza palette e la camera a spirale.
Sistema di controllo del ventilatore
Automazione di alto livello e affidabile
Utilizzando uno strumento intelligente auto-turing o un controllo logico programmabile (PLC) e un'interfaccia di conversazione uomo-macchina per l'intero processo di funzionamento, che può realizzare la regolazione automatica/manuale del flusso d'aria. Il sistema di controllo del ventilatore della serie GS comprende: ventilatore, scatola step-up, motore, stazione di lubrificante, ingresso
filtro, valvola regolabile di scarico dell'aria, vibrazione dell'albero, sistema anti-sovratensione, ecc. Richiede un pannello di controllo touch screen con display digitale e può elaborare il controllo e la regolazione completi tramite il software corrispondente. Nel frattempo, può registrare vari guasti e diagnosticare i guasti in modo intelligente, nonché
suggerendo la causa dei guasti.
I componenti fondamentali per il sistema di controllo automatico sono importati per garantire la precisione, l'affidabilità e la facile manutenzione del sistema di controllo.
Monitor remoto
Il sistema di controllo può trasmettere i dati misurati tramite Internet o un emettitore GPRS. I clienti possono accedere al nostro sito Web (Http://www.bk.com.cn) per monitorare le condizioni di funzionamento; nel frattempo, la nostra azienda lo monitorerà periodicamente e invierà i punti di monitoraggio importanti o le informazioni anomale
clienti tramite SMS o posta. Questo sistema di monitoraggio remoto è un'ulteriore garanzia per il funzionamento sicuro della soffiante.
