1"Dispositivo di guida della palla di ingresso"
Composto da nove pale, il dispositivo di guida dell'ingresso è installato prima della girante e il suo grado di apertura è controllato da un operatore elettrico.Quando l'operatore elettrico riceve un segnale da 4 a 20 mA dal pannello di controllo, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.
2"Volute"
Il volute runner più adatto è adottato per prestazioni pneumatiche affidabili, elevata efficienza e per raggiungere l'efficienza multivariata fino all'85%.
3"Casetta di accoppiamento"
La stazione è rinforzata per diffusione e ha prestazioni eccellenti in condizioni di rotazione ad alta velocità e di lunga durata.
Si utilizza un cuscinetto di tipo scorrevole con superficie metallica Babbitt.Il cuscinetto utilizza una pellicola lubrificante per sostenere il suo albero e raffreddarlo.prestazioni affidabili e longevità.
4,Propulsore ad alta efficienza
Il motore, che è di tipo semi-aperto e misto ternario, è progettato secondo la teoria tridimensionale.
Infine, riduce la deformazione delle pale causata dalla forza centrifuga e migliora l'affidabilità dell'efficienza.
Il tipo di connessione avanzata è adottato per la girante e l'albero ad alta velocità. Prima della consegna, vengono effettuate prove di velocità eccessiva della girante e di equilibrio dinamico per garantire le elevate prestazioni del soffiatore.
Il materiale della girante è opzionale, aero-metallo o acciaio inossidabile o altri materiali disponibili secondo le richieste della persona.

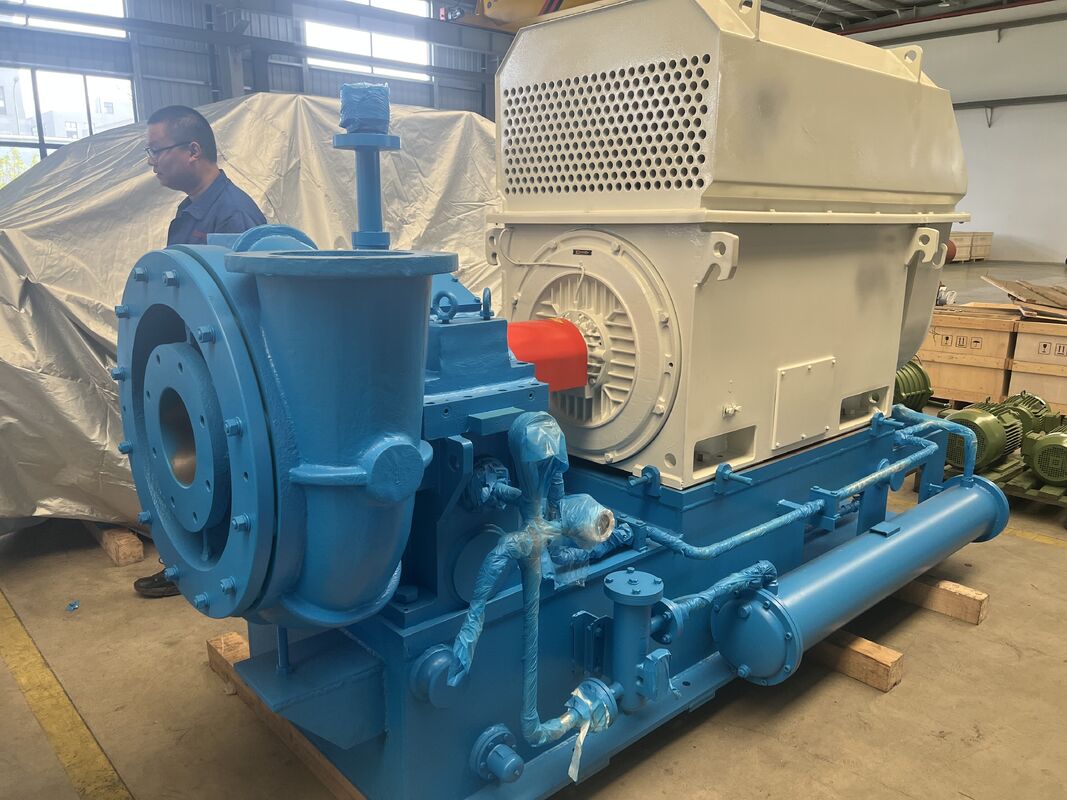

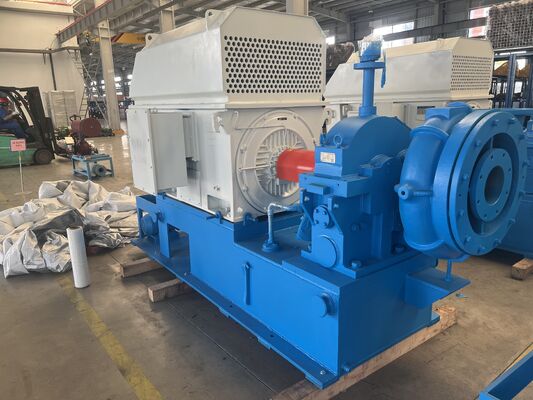

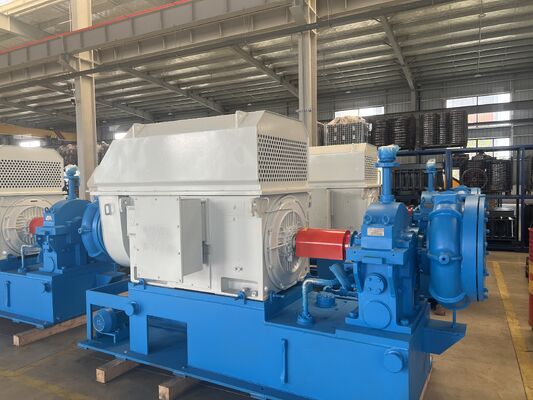

Struttura del soffiatore
Il ventilatore centrifugo della serie G è dotato di un sollevamento a sbalzo a uno stadio, di ingresso assiale e di una struttura di scarico radicale.L'aria entra nel tubo di aspirazione e il dispositivo di vela guida di ingresso dalla impostazione del filtro di ingresso.Il motore motore principale è collegato all'accoppiamento e alla scatola step-up.
L'ingranaggio step-up spinge la girante ternaria a semi-apertura mista a produrre gas per l'alimentazione e la scarica del gas attraverso il diffusore senza palette e la camera voluta.
Caratteristiche principali
·Buone prestazioni aerodinamiche: motore ternario a flusso misto semi-aperto, utilizzato per il vortice non facile da provocare e per piccole perdite di flusso d'aria.
·Se regolato con una paletta di guida di ingresso, la curva di efficienza dell'unità è piatta e anche in condizioni di funzionamento non progettate si può ottenere un buon effetto di risparmio energetico.
·Struttura compatta, piccola superficie, facile utilizzazione.
·La girante è realizzata in lega di alluminio per l'aviazione ad alta resistenza, lavorata da un centro di lavorazione a cinque coordinate importato con un piccolo errore di curva.È di prestazioni pneumatiche affidabili e di elevata efficienza, mentre può risparmiare dal 15% al 25% di energia rispetto alla maggior parte dei soffiatori Roots.
·Il girante e l'ingranaggio di accelerazione sono di struttura integrata, il che riduce notevolmente le perdite meccaniche.
·Il sistema di accelerazione di tipo elicoidale è adottato per una buona stabilità, basse vibrazioni, basso rumore e lunga durata di vita in condizioni di funzionamento ad alta velocità.
·Special tilt pad bearing: grazie a speciali tilt pad, il prodotto ha un'elevata stabilità quando viene utilizzato ad alta velocità.
·Alto grado di controllo automatico, buona affidabilità.
