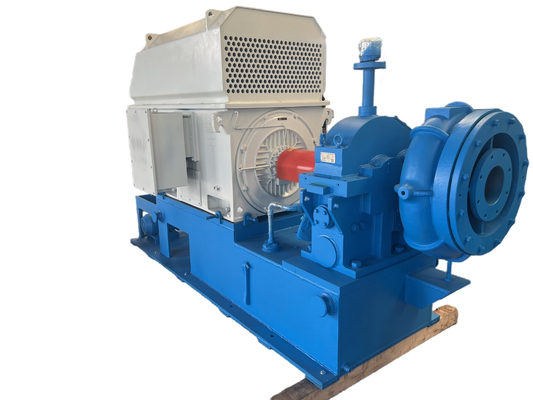

230 m3/min,50-100 Kpa Pressione, Centrifugo ad alta velocità a un solo stadio per il trattamento delle acque reflue


Osservazioni:
1.La pressione di scarico è progettata per 198 Kpa(A), l'ambito di applicazione: 145-198 Kpa (A) o il rapporto di pressione ε è 1. 5 ≤ε≤1 . 96;
2. Contenuto di polvere e altre impurità solide ≤ 10 mg/m3;
3.Il motore deve essere speciale quando il livello del mare è superiore a 1000 m;
4. Non è adatto per temperature di ingresso superiori a 60 ℃ o temperature di uscita superiori a 120 ℃;
5.Il flusso d'aria nel foglio sopra è il valore nella condizione di 20 ℃ e 1 atm;
6.Consultare il nostro ufficio tecnico per le portate non riportate a catalogo.
7.Per la selezione del modello di pompa per vuoto centrifuga ad alta velocità monostadio, contattare l'ufficio tecnico della nostra azienda.


1, dispositivo a palette di guida dell'ingresso
Composto da nove pale, il dispositivo di guida a palette di aspirazione è installato prima della girante e il suo grado di apertura è controllato da un operatore elettrico. Quando l'operatore elettrico riceve un segnale da 4-20 mA dal pannello di controllo, regola il grado di apertura delle alette (il valore del grado di apertura è mostrato sia sul pannello dell'operatore elettrico che sullo schermo di controllo) in modo che il dispositivo delle alette guida di ingresso possa funzionare prima che il gas fluisca nella girante e realizzi la funzione di regolazione del flusso d'aria del 45-100%.

2,Voluta
Viene adottata la girante più adatta per prestazioni pneumatiche affidabili, alta efficienza e per raggiungere tutta l'efficienza multivariata fino all'85%.




3, scatola step-up
È dotato di un ingranaggio step-up di tipo elicoidale. La gara è temprata per diffusione e offre prestazioni eccellenti in caso di rotazione ad alta velocità e lunga durata.


Viene adottato un cuscinetto di tipo scorrevole con superficie metallica Babbitt. Il cuscinetto utilizza una pellicola lubrificante per supportare l'albero e il raffreddamento. È caratterizzato da basso attrito, elevate caratteristiche antidetonanti, prestazioni affidabili e longevità.




4, girante ad alta efficienza
La girante, di tipo ternario misto semiaperto, è progettata secondo la teoria tridimensionale. La curva per la girante viene selezionata periodicamente per la simulazione

condizioni di lavoro sul computer e migliore adattamento al flusso effettivo di gas. Nel frattempo, riduce la deformazione delle palette causata dalla forza centrifuga e migliora l'affidabilità dell'efficienza.
Il tipo di connessione avanzata è adottato per la girante e l'albero ad alta velocità. Prima della consegna, vengono eseguiti test di velocità eccessiva della girante e di equilibrio dinamico per garantire le prestazioni elevate del ventilatore.
Il materiale della girante è opzionale, aerometallico o acciaio inossidabile o altri materiali disponibili secondo le richieste del cliente.






Struttura del ventilatore

Il ventilatore centrifugo della serie Gs è caratterizzato da un cantilever monostadio, ingresso assiale e struttura di scarico radicale. L'aria entra nel tubo di aspirazione e nel dispositivo a palette guida di ingresso dall'impostazione del filtro di ingresso. Il motore di guida principale è collegato con l'accoppiamento e la scatola step-up. All'avvio,
l'ingranaggio step-up aziona la girante semiaperta mista ternaria per produrre gas per l'alimentazione e lo scarico del gas attraverso il diffusore senza palette e la camera a spirale.


Caratteristiche principali

·Buone prestazioni aerodinamiche: girante ternaria semiaperta a flusso misto adottata per non provocare facilmente vortici e per piccole perdite di flusso d'aria.

·Regolata tramite la pala di guida dell'ingresso, la curva di efficienza dell'unità è piatta e, anche in condizioni operative non previste, è possibile ottenere un buon effetto di risparmio energetico.

·Struttura compatta, piccola superficie, funzionamento facile.

·La girante è realizzata in lega di alluminio aeronautico ad alta resistenza, lavorata da un centro di lavoro importato con collegamento a cinque coordinate con piccolo errore di curva. Offre prestazioni pneumatiche affidabili e alta efficienza, mentre può risparmiare il 15%-25% di energia rispetto alla maggior parte dei soffiatori Roots.

·La girante e l'ingranaggio di accelerazione hanno una struttura integrale, che riduce notevolmente la perdita meccanica.

·Ingranaggio di accelerazione di tipo elicoidale adottato per una buona stabilità, basse vibrazioni, bassa rumorosità e lunga durata in condizioni di funzionamento ad alta velocità.

·Cuscinetto speciale con cuscinetti inclinabili: grazie agli speciali cuscinetti inclinabili, il prodotto ha un'elevata stabilità durante il funzionamento ad alta velocità.

·Alto grado di controllo automatico, buona affidabilità.


Disegno di assemblaggio del gruppo soffiante


Fornitura standard di portata

1. Corpo principale del ventilatore
2. Pala guida di ingresso
3. Silenziatore di aspirazione
4. Giunto flessibile in acciaio inox
5. Scatola ingranaggi ad alta velocità
7. Valvola di scarico
8. Valvola di ritegno
9. Telaio di base
10. Sistema di lubrificazione
11. Scatola di controllo PLC
12. Motore
