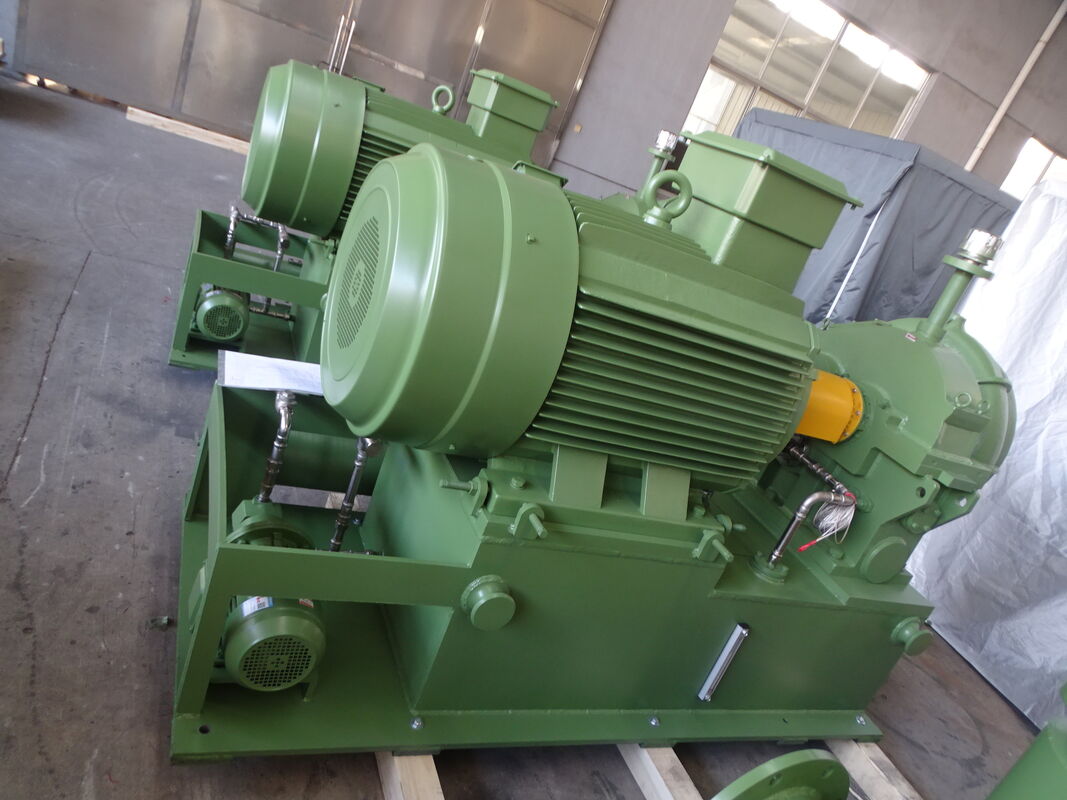

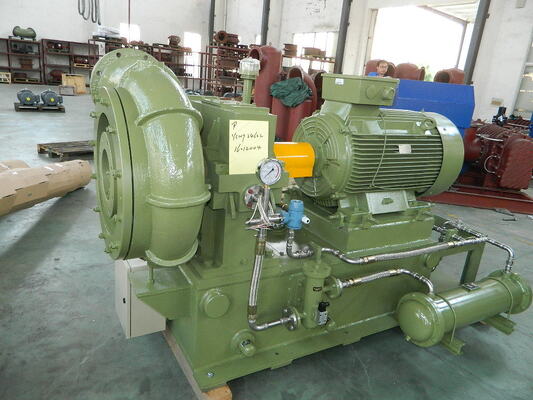

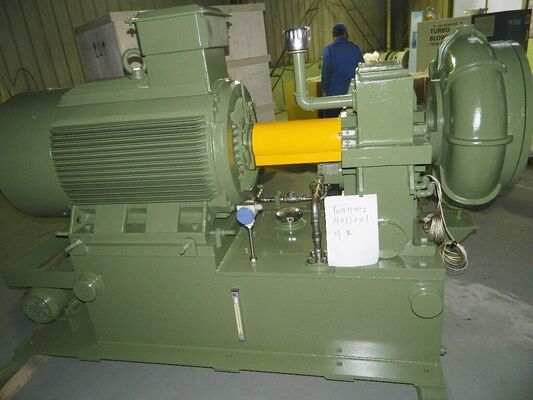

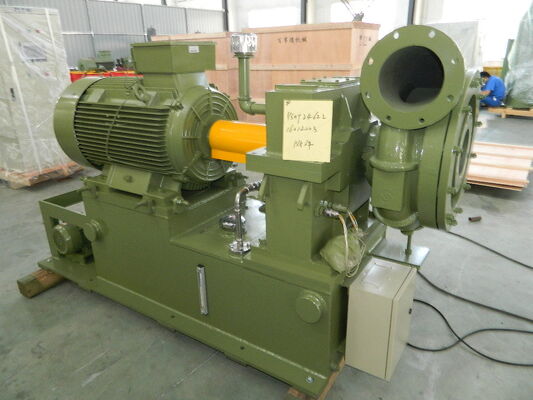

B-Tohin 50-100KPa pressione, serie GS350, soffiante centrifuga ad alta velocità monostadio per il trattamento delle acque reflue
A proposito di G.S
Il ventilatore centrifugo ad alta velocità monostadio della serie GS è appositamente progettato per l'aerazione del trattamento delle acque reflue. Nel frattempo, è disponibile per
mezzo, come aria, azoto, biossido di azoto e altri gas non corrosivi.
Il ventilatore Gs è caratterizzato da ampia applicabilità, notevole risparmio energetico, piccola area e facilità di installazione, funzionamento e manutenzione.
Specifiche
|
型号
Modello
|
压力
Pressione
|
风量
Flusso d'aria
|
功率
Energia
|
| |
Kpa |
m³/min |
chilowatt |
| GS350-1.5 |
50 |
350 |
400 |
| GS350-1.6 |
60 |
350 |
450 |
| GS350-1.7 |
70 |
350 |
500 |
| GS350-1.8 |
80 |
350 |
560 |
| GS350-1.9 |
90 |
350 |
630 |
| GS350-2.0 |
100 |
350 |
710 |
Osservazioni:
1.La pressione di scarico è progettata per 198 Kpa(A), l'ambito di applicazione: 145-198 Kpa (A) o il rapporto di pressione ε è 1. 5 ≤ ε ≤1 . 96;
2. Contenuto di polvere e altre impurità solide ≤ 10 mg/m3;
3.Il motore deve essere speciale quando il livello del mare è superiore a 1000 m;
4. Non è adatto per temperature di ingresso superiori a 60 ℃ o temperature di uscita superiori a 120 ℃;
5.Il flusso d'aria nel foglio sopra è il valore nella condizione di 20 ℃ e 1 atm;
6.Consultare il nostro ufficio tecnico per le portate non riportate a catalogo.
7.Per la selezione del modello di pompa per vuoto centrifuga ad alta velocità monostadio, contattare l'ufficio tecnico della nostra azienda.
Parti principali del ventilatore
1, dispositivo a palette di guida dell'ingresso
Composto da nove pale, il dispositivo di guida a pala di aspirazione è installato prima della girante e il suo grado di apertura è controllato da un operatore elettrico. Quando l'operatore elettrico riceve un segnale da 4-20 mA dal pannello di controllo, regola il grado di apertura delle alette (il valore del grado di apertura è mostrato sia sul pannello dell'operatore elettrico che sullo schermo di controllo) in modo che il dispositivo delle alette guida di ingresso possa funzionare prima che il gas fluisca nella girante e realizzi la funzione di regolazione del flusso d'aria del 45-100%.
2,Voluta
Viene adottata la girante più adatta per prestazioni pneumatiche affidabili, alta efficienza e per raggiungere tutta l'efficienza multivariata fino all'85%.
3, scatola step-up
È dotato di un ingranaggio step-up di tipo elicoidale. La gara è temprata per diffusione e offre prestazioni eccellenti in caso di rotazione ad alta velocità e lunga durata.
Viene adottato un cuscinetto di tipo scorrevole con superficie metallica Babbitt. Il cuscinetto utilizza una pellicola lubrificante per supportare l'albero e il raffreddamento. È caratterizzato da basso attrito, elevate caratteristiche antidetonanti, prestazioni affidabili e longevità.
4, girante ad alta efficienza
La girante, di tipo ternario misto semiaperto, è progettata secondo la teoria tridimensionale. La curva per la girante viene selezionata periodicamente per la simulazione
condizioni di lavoro sul computer e migliore adattamento al flusso effettivo di gas. Nel frattempo, riduce la deformazione delle palette causata dalla forza centrifuga e migliora l'affidabilità dell'efficienza.
Il tipo di connessione avanzata è adottato per la girante e l'albero ad alta velocità. Prima della consegna, vengono eseguiti test di velocità eccessiva della girante e di equilibrio dinamico per garantire le prestazioni elevate del ventilatore.
Il materiale della girante è opzionale, aerometallico o acciaio inossidabile o altri materiali disponibili secondo le richieste del cliente.
Struttura del ventilatore
Il ventilatore centrifugo della serie Gs è dotato di struttura a sbalzo monostadio, ingresso assiale e scarico radicale. L'aria entra nel tubo di aspirazione e nel
dispositivo di aletta guida di ingresso dall'impostazione del filtro di ingresso. Il motore di guida principale è collegato con l'accoppiamento e la scatola step-up. All'avvio,
l'ingranaggio step-up guida la girante semiaperta mista ternaria per produrre gas per l'alimentazione e lo scarico del gas attraverso un diffusore senza palette e
camera della voluta.
Curva delle prestazioni del soffiante serie GS
Il ventilatore centrifugo della serie GS è caratterizzato da un cantilever monostadio, ingresso assiale e struttura di scarico radicale. L'aria entra nel tubo di aspirazione e nel
dispositivo a palette guida di ingresso dall'impostazione di ingresso. Il motore di guida principale è collegato all'accoppiamento e alla scatola step-up. All'avvio, la marcia step-up
azionare la girante semiaperta mista ternaria per produrre gas per l'alimentazione e lo scarico del gas attraverso il diffusore senza palette e la camera a spirale.
