Luogo di origine: | La Cina |
Marca: | BK |
Certificazione: | ISO9001/ISO14001/CE |
Numero di modello: | BKW7011 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | caso di legno standard dell'esportazione |
Tempi di consegna: | 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 100 insiemi al mese |
Nome: | Ventilatore rotatorio del lobo delle radici | Tipo: | Lo spostamento positivo pianta il tipo. ventilatore rotatorio del lobo |
---|---|---|---|
Capacità dell'aria: | 10.02-28.39m3/min | Pressione differenziale di scarico: | 60-100KPA |
Potere del motore: | 22-75W | Foro di scarico: | DN150 (6") |
Tipo determinato: | con comando a motore, collegato dalla cinghia e dalla puleggia | Sopportare: | NSK, SKF, FATICA |
A rotore: | ventola e asse intergral, QT500 | Ad ingranaggi: | Ingranaggio elicoidale di alta precisione |
Evidenziare: | ventilatore ad alta pressione,ventilatore rotatorio del lobo |

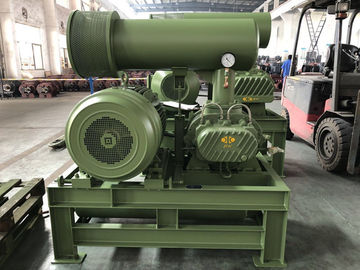

L'alta pressione pianta il ventilatore rotatorio del lobo, 100KPA, compressore d'aria 1500m3/min
Il ventilatore rotatorio BKW del lobo delle radici di è un prodotto che è stato sviluppato adottando le tecniche avanzate, in base ad esperienza della fabbricazione di molti anni di tipo ventilatori rotatori delle radici di B-Tohin.
Specifiche
Modello |
BKW7011 |
Capacità dell'aria |
10.02-28.39m3/min |
Pressione differenziale di scarico |
60-100KPA |
Velocità rotatoria |
700-1500rpm |
Volume dell'acqua di raffreddamento |
10 l/min |
Tipo del motore |
22-75KW |
Marca del motore |
Norma: Motore di Siemens Beide o di Wannan |
Tipo dell'installazione |
Norma: tipo orizzontale. |
N.W. del ventilatore senza motore |
520kg |
Dimensione dell'imballaggio approssimativamente. |
1.8*1.2*2m (L*W*H) |
Caratteristiche
1. Digiuna l'inizio,
2. Meno consumo di energia,
3. Operazione e costi di mantenimento bassi
4. Alta efficienza
Applicazioni
Ampiamente usato nel potere, petrolio, prodotto chimico, fertilizzante, acciaio, metallurgia, ossigeno producendo, cemento, tessuto,
alimento, fabbricazione di carta, polvere-pulizia, agricoltura acquatica, trattamento delle acque, trasporto pneumatico ecc.
Strato di parametro
Modello | Velocità | Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) | |||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | |||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | |||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | |||||||
RPM | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | |
BKW7011 DN150 (6") |
700 | 10,45 | 17,83 | 10,02 | 19,00 | ||||||
850 | 13,81 | 21,65 | 13,39 | 23,07 | 13,01 | 26,28 | 12,65 | 29,64 | 12,29 | 32,85 | |
1000 | 17,18 | 25,47 | 16,75 | 27,14 | 16,37 | 30,92 | 16,01 | 34,87 | 15,65 | 38,65 | |
1150 | 20,54 | 29,30 | 20,11 | 31,21 | 19,73 | 35,56 | 19,37 | 40,10 | 19,02 | 44,45 | |
1250 | 22,78 | 31,84 | 22,36 | 33,92 | 21,98 | 38,65 | 21,62 | 43,58 | 21,26 | 48,31 | |
1400 | 26,15 | 35,66 | 25,72 | 37,99 | 25,34 | 43,29 | 24,98 | 48,81 | 24,62 | 54,11 | |
1500 | 28,39 | 38,21 | 27,96 | 40,70 | 27,58 | 46,38 | 27,22 | 52,30 | 26,86 | 57,97 | |
Dimensione di foro di scarico: ) Acqua di raffreddamento DN150 (6": 10 l/min |
Struttura della parte principale del ventilatore
Direzione di scorrimento di acqua di raffreddamento
Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. ventilatore dell'asse
2. silenziatore di aspirazione (con il filtro dell'aria)
3. silenziatore di scarico
4. allevii la valvola
5. valvola di ritenuta
6. giunto flessibile
7. manometro
8. puleggia del ventilatore e puleggia del motore
9. V-cinghia
10. copertura della cinghia
11. base del pubblico
12. motore
Accessori facoltativi
1. tubo del gomito
2. riduttore
3. isolamento acustico
4. gabinetto di controllo
5. valvola meccanica di automatico-inizio
