Produttore professionista di vari generi di ventilatori
 |
| Luogo di origine: | La Cina |
| Marca: | BK |
| Certificazione: | ISO9001/ISO14001/CE |
| Numero di modello: | BKW5006 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | caso di legno standard dell'esportazione |
| Tempi di consegna: | 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
| Termini di pagamento: | L / C, T / T |
| Capacità di alimentazione: | 100 insiemi al mese |
| Nome: | Ventilatore rotatorio del lobo delle radici | Tipo: | Lo spostamento positivo pianta il tipo, tre lobi |
|---|---|---|---|
| Capacità dell'aria: | 3.08-11.05m3/min | Pressione differenziale di scarico: | 60-100KPA |
| Potere del motore: | 11-30W | Foro di scarico: | DN100 (4") |
| Tipo determinato: | con comando a motore, collegato dalla cinghia e dalla puleggia | Tipo dell'installazione: | Verticale, orizzontale disponibile anche |
| Evidenziare: | ventilatore ad alta pressione,ventilatore positivo rotatorio |
||

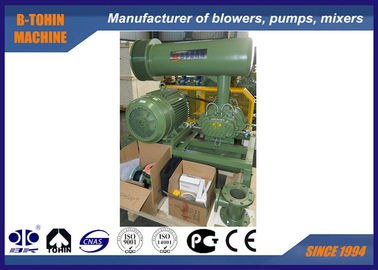

DN100 pianta il ventilatore rotatorio del lobo, pressione 100KPA, ventilatore di maxiumum delle radici di aerazione
Sulla base della tecnologia introdotta dall'americano, abbiamo sviluppato i ventilatori delle radici di serie di BKW con i tri lobi e la struttura di raffreddamento ad acqua. L'unità del ventilatore ha una costruzione compatta compresi il ventilatore, motore, silenziatori di scarico e dell'entrata, filtro, giunti flessibili, valvola del relesf, valvola di ritenuta e manometro ed anche può essere fornita di isolamento acustico e di dispositivi di controllo.
Specifiche
|
Modello |
BKW5006 |
|
Capacità dell'aria |
3.08-11.05m3/min |
|
Pressione differenziale di scarico |
60-100KPA |
|
Velocità rotatoria |
850-2000rpm |
|
Volume dell'acqua di raffreddamento |
6 l/min |
|
Tipo del motore |
11-30KW |
|
Marca del motore |
Norma: Motore di Siemens Beide o di Wannan |
|
Tipo dell'installazione |
Norma: tipo orizzontale. |
|
N.W. del ventilatore senza motore |
214kg |
|
Dimensione dell'imballaggio approssimativamente. |
Cassa da imballaggio per il ventilatore: 1.4*1*0.75m (L*W*H) Cassa da imballaggio per gli accessori del ventilatore: 1.22*0.66*0.51m (L*W*H) |
Applicazioni
1. trattamento delle acque reflue di aerazione
2. risucchiando nel trattamento delle acque
3. trasporto pneumatico nelle piante del cemento
4. rimozione di polvere in centrale elettrica
Strato di parametro
| Modello | Velocità | Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) | Raffreddamento Acqua |
|||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
| RPM | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | L/min | |
| BKW5006 Diametro del porto: DN100 (4") |
850 | 3,28 | 6,44 | 3,08 | 7,27 | 6 | ||||||
| 1000 | 4,29 | 7,58 | 4,09 | 8,55 | 3,91 | 9,69 | 3,73 | 10,83 | ||||
| 1150 | 5,31 | 8,72 | 5,10 | 9,83 | 4,93 | 11,15 | 4,74 | 12,46 | ||||
| 1250 | 5,98 | 9,47 | 5,78 | 10,69 | 5,60 | 12,12 | 5,42 | 13,54 | ||||
| 1350 | 6,66 | 10,23 | 6,45 | 11,55 | 6,28 | 13,09 | 6,10 | 14,63 | 5,94 | 16,17 | ||
| 1500 | 7,67 | 11,37 | 7,47 | 12,83 | 7,29 | 14,54 | 7,11 | 16,25 | 6,95 | 17,96 | ||
| 1600 | 8,35 | 12,13 | 8,14 | 13,68 | 7,97 | 15,51 | 7,79 | 17,33 | 7,63 | 19,16 | ||
| 1750 | 9,36 | 13,26 | 9,16 | 14,97 | 8,98 | 16,96 | 8,80 | 18,96 | 8,64 | 20,96 | ||
| 1850 | 10,04 | 14,02 | 9,83 | 15,82 | 9,66 | 17,93 | 9,48 | 20,04 | 9,32 | 22,15 | ||
| 2000 | 11,05 | 15,16 | 10,85 | 17,10 | 10,67 | 19,39 | 10,49 | 21,67 | 10,33 | 23,95 | ||
Struttura della parte principale del ventilatore
Direzione di scorrimento di acqua di raffreddamento
Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. ventilatore dell'asse
2. silenziatore di aspirazione (con il filtro dell'aria)
3. silenziatore di scarico
4. allevii la valvola
5. valvola di ritenuta
6. giunto flessibile
7. manometro
8. puleggia del ventilatore e puleggia del motore
9. V-cinghia
10. copertura della cinghia
11. base del pubblico
12. motore
