Luogo di origine: | La Cina |
Marca: | BK |
Certificazione: | ISO9001/ISO14001/CE |
Numero di modello: | BKW7011 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | caso di legno standard dell'esportazione |
Tempi di consegna: | 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 100 insiemi al mese |
Nome: | Ventilatore rotatorio del lobo delle radici | Tipo: | Lo spostamento positivo pianta il tipo, tre lobi |
---|---|---|---|
Capacità dell'aria: | 10.02-28.39m3/min | Pressione differenziale di scarico: | 60-100KPA |
Potere del motore: | 22-75W | Foro di scarico: | DN150 (6") |
Tipo determinato: | con comando a motore, collegato dalla cinghia e dalla puleggia | Tipo dell'installazione: | orizzontale, verticale disponibile anche |
Evidenziare: | ventilatore ad alta pressione,ventilatore rotatorio del lobo |

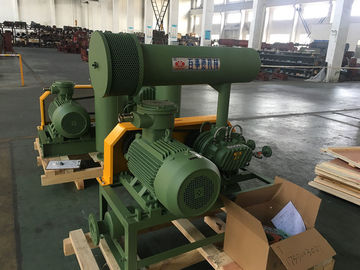

DN150 pianta il ventilatore rotatorio del lobo, ventilatore pneumatico ad alta pressione delle radici
Il ventilatore rotatorio BKW del lobo delle radici di è un prodotto che è stato sviluppato adottando le tecniche avanzate, in base ad esperienza della fabbricazione di molti anni di tipo ventilatori rotatori delle radici di B-Tohin.
Specifiche
Modello |
BKW7011 |
Capacità dell'aria |
10.02-28.39m3/min |
Pressione differenziale di scarico |
60-100KPA |
Velocità rotatoria |
700-1500rpm |
Volume dell'acqua di raffreddamento |
10 l/min |
Tipo del motore |
22-75KW |
Marca del motore |
Norma: Motore di Siemens Beide o di Wannan |
Tipo dell'installazione |
Norma: tipo orizzontale. |
N.W. del ventilatore senza motore |
520kg |
Dimensione dell'imballaggio approssimativamente. |
1.8*1.2*2m (L*W*H) |
Caratteristiche
1. Consegna l'aria completamente senza olio.
2. oscillazione ed a basso rumore bassi dall'equilibratura completa.
3. piccolo cambio nella capacità contro cambiamento nella pressione.
4. alta efficienza dovuto il profilo speciale.
5. la struttura semplice, libera da difficoltà.
Applicazioni
1. industria petrochimica
2. materiali da costruzione,
3. energia elettrica, metallurgia
4. fertilizzante chimico
5. fabbricazione di carta
6. acquacoltura e trattamento delle acque reflue e l'industria di protezione dell'ambiente
Strato di parametro
Modello | Velocità | Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) | Raffreddamento Acqua |
|||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
RPM | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | L/min | |
BKW7011 DN150 (6") |
700 | 10,45 | 17,83 | 10,02 | 19,00 | 10 | ||||||
850 | 13,81 | 21,65 | 13,39 | 23,07 | 13,01 | 26,28 | 12,65 | 29,64 | 12,29 | 32,85 | ||
1000 | 17,18 | 25,47 | 16,75 | 27,14 | 16,37 | 30,92 | 16,01 | 34,87 | 15,65 | 38,65 | ||
1150 | 20,54 | 29,30 | 20,11 | 31,21 | 19,73 | 35,56 | 19,37 | 40,10 | 19,02 | 44,45 | ||
1250 | 22,78 | 31,84 | 22,36 | 33,92 | 21,98 | 38,65 | 21,62 | 43,58 | 21,26 | 48,31 | ||
1400 | 26,15 | 35,66 | 25,72 | 37,99 | 25,34 | 43,29 | 24,98 | 48,81 | 24,62 | 54,11 | ||
1500 | 28,39 | 38,21 | 27,96 | 40,70 | 27,58 | 46,38 | 27,22 | 52,30 | 26,86 | 57,97 |
Struttura della parte principale del ventilatore
Direzione di scorrimento di acqua di raffreddamento
Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. ventilatore dell'asse
2. silenziatore di aspirazione (con il filtro dell'aria)
3. silenziatore di scarico
4. allevii la valvola
5. valvola di ritenuta
6. giunto flessibile
7. manometro
8. puleggia del ventilatore e puleggia del motore
9. V-cinghia
10. copertura della cinghia
11. base del pubblico
12. motore
