Capacità elevata ad alta pressione del ventilatore 22-160kw delle radici del cemento del lobo di raffreddamento a aria tre

Dettagli:

Luogo di origine:	La Cina
Marca:	BK
Certificazione:	ISO9001/ISO14001/CE
Numero di modello:	BK9030S

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	Negoziabile
Imballaggi particolari:	caso di legno standard dell'esportazione
Tempi di consegna:	5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Termini di pagamento:	L / C, T / T
Capacità di alimentazione:	50 serie al mese

Contatto

Descrizione di prodotto dettagliata

Tipo:	Dislocazione positiva, tipo di radici, trasporto aereo	Capacità d'aria:	71.52-116.5 m3/min
Pressione differenziale di scarico:	10-80KPA	Potenza del motore:	37-220KW
Discussione:	DN250 (10")	Tipo di raffreddamento:	Aria
Applicazione::	Aerazione, retrolavaggio, trasporto pneumatico, applicato al trattamento dell'acqua, al cemento, all	Materiali principali:	Ghisa
Evidenziare:	ventilatore ad alta pressione 22kw delle radici , ventilatore ad alta pressione 160kw delle radici , alta pressione del ventilatore delle radici

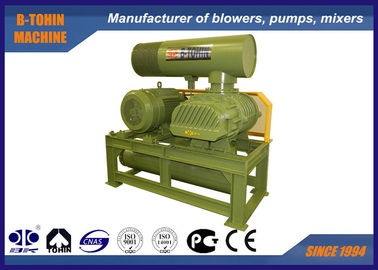

Ventilazione ad aria Tre soffianti Roots a tre lobi, 22-160KW, soffiante ad aria di maggiore capacità

Il soffiatore Roots a tre pale BK9030 è ampiamente utilizzato per sistemi di trasporto pneumatico, in molti tipi di industrie come ceramica, materiali da costruzione, produzione di carta, fusione, energia, petrolio, chimica, tessile, acquacoltura, trattamento delle acque reflue, alimentare, ecc.

Può essere abbinato a un silenziatore di tipo verticale o orizzontale, o a un isolatore acustico per ottenere il miglior risultato di riduzione del rumore.

Specifiche:

Modello	BK9030S
Capacità aria	71.52-116.5m³/min
Pressione differenziale di scarico	10-80KPA
Velocità di rotazione	850-1500rpm
Tipo di motore	37KW-220KW 380/400/415/440V, 3 FASI, 50/60HZ, disponibile anche motore a frequenza variabile
Tipo di installazione	Standard: tipo orizzontale. Tipo verticale disponibile a vostra scelta
Colore	Personalizzato, standard RAL6011
Peso netto del soffiatore senza motore	1300kg
Dimensioni imballaggio approssimative	2.621.782.5m (lunghezzalarghezzaaltezza)

Caratteristiche:

1. Con silenziatori di aspirazione e scarico equipaggiati, il rumore del soffiatore è basso.

2. Viene adottata una curva del rotore ottimizzata per migliorare l'efficienza del soffiatore.

3. Emette aria pulita e priva di grasso.

4. Tecnologia CAD/CAM: la girante, il corpo, la piastra terminale e altri componenti chiave sono realizzati tramite

elaborazione digitale.

5. Buon aspetto: la macchina ha un design ottimizzato, una forma piacevole e una struttura compatta.

Foglio parametri

Modello	Diametro porta (mm)	Velocità	Capacità di aspirazione (m3/min) e potenza all'albero (KW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		giri/min	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK9030S	250(10")	850	63.04	31.99	60.19	40.17	58.00	48.36	56.16	56.54	54.53	64.73	53.06	72.91
		1000	75.38	37.63	72.53	47.26	70.34	56.89	68.50	66.52	66.87	76.15	65.40	85.78	64.05	95.41	62.8	105.0
		1150	87.72	43.27	84.87	54.35	82.68	65.42	80.84	76.50	79.21	87.57	77.74	98.65	76.39	109.7	75.14	120.8
		1250	95.95	47.04	93.09	59.08	90.91	71.11	89.06	83.15	87.44	95.19	85.97	107.2	84.62	119.3	83.36	131.3
		1400	108.3	52.68	105.4	66.16	103.2	79.65	101.4	93.13	99.78	106.6	98.31	117.6	96.96	133.6	95.7	147.1
		1500	116.5	56.45	113.7	70.89	111.5	85.34	109.6	99.78	108.0	114.2	106.5	128.70	105.20	143.10	109.3	157.6

Struttura del corpo principale del soffiatore

Capacità elevata ad alta pressione del ventilatore 22-160kw delle radici del cemento del lobo di raffreddamento a aria tre 0

N.	Nome parte	Quantità.	N.	Nome parte	Quantità.	N.	Nome parte	Quantità.
1	Base	2	9	Coperchio estremità sinistra	1	17	Serbatoio olio	1
2	Bullone esagonale	4	10	Perno tondo	4	18	Ingranaggio	2
3	Guarnizione antipolvere	1	11	Corpo	1	19	Chiavetta	2
4	Girante motrice	1	12	Paraolio	4	20	Manicotto assiale	2
5	Cuscinetto	2	13	Coperchio estremità destra	1	21	Cuscinetto	2
6	Girante condotta	2	14	Bullone	16	22	Piastra cuscinetto	2
7	Tappo antipolvere	1	15	Respiratore	1	23	Spessore regolabile	diversi
8	Ingrassatore	2	16	Bullone	8	24	Dado magnetico	1
