Produttore professionista di vari generi di ventilatori
 |
| Luogo di origine: | La Cina |
| Marca: | BK |
| Certificazione: | ISO9001/ISO14001/CE |
| Numero di modello: | BK6005 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | caso di legno standard dell'esportazione |
| Tempi di consegna: | 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
| Termini di pagamento: | L / C, T / T |
| Capacità di alimentazione: | 100 insiemi al mese |
| Capacità dell'aria: | 4.58-12.74m3/min | Pressione differenziale di scarico: | 10-80kpa |
|---|---|---|---|
| Potere del motore: | 2.2-22KW | Foro di scarico: | DN80 (3") |
| tipo di raffreddamento: | Aria | Applicazione:: | Trasporto risucchiare e pneumatico di aerazione, fatto domanda per il trattamento delle acque, il ce |
| Cuscinetto: | NSK, foroption di SKF | Colore: | RAL6011 standard, o su misura |
| Evidenziare: | ventilatore rotatorio ad alta pressione del lobo,ventilatore ad alta pressione delle radici del lobo rotatorio,NSK che sopporta il ventilatore ad alta pressione delle radici |
||

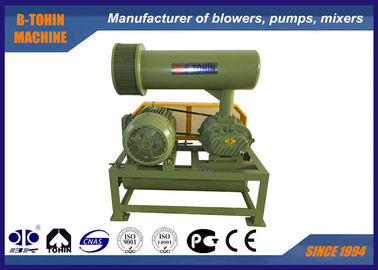

Ventilatore delle radici del lobo di aerazione tre, ventilatore rotatorio, 10KPA - 80KPA, aeratore
Circa BK
Il ventilatore delle radici di BK è un genere di prodotto progettato e manifatturiero secondo le norme nazionali.
Questo tipo ventilatore ampiamente si applica nel trattamento delle acque reflue usato come areator.
Specifiche:
|
Modello |
BK6005 |
|
Capacità dell'aria |
3.84-12.74m3/min |
|
Scarichi la pressione differenziale |
10-50KPA |
|
Velocità rotatoria |
850-1800rpm |
|
Tipo del motore |
2.2KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
Marca del motore |
Norma: Motore di Siemens Beide o di Wannan Siemens e motore di ABB per la vostra opzione |
|
Tipo dell'installazione |
Norma: tipo orizzontale. Tipo verticale disponibile per la vostra opzione |
|
N.W. del ventilatore senza motore |
241 chilogrammo |
|
Dimensione d'imballaggio approssimativamente. |
1.5*1.05*1.75m (length*width*height) |
Caratteristiche:
1. tipo elicoidale ingranaggi di sincronizzazione per il buon funzionamento
2. compatto, flessibilità negli utenti di elasticità dell'installazione più scelte.
3. struttura integrale della ventola e dell'asse per evitare le imperfezioni della struttura spaccata
4. Le guarnizioni di SKF fatte dalla gomma di fluoro con buona resistenza all'usura e la resistenza ad alta temperatura è installata.
5. Vibrazione bassa e piccolo consumo di energia.
Strato di parametro
| Modello | Diametro del porto (Millimetro) |
Velocità | Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| RPM | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | ||
| BK6005 | 80 (3") | 850 | 5,44 | 1,69 | 4,97 | 3,01 | 4,63 | 3,98 | 4,33 | 4,97 |
| 1000 | 6,59 | 1,99 | 6,13 | 3,54 | 5,78 | 4,69 | 5,48 | 5,85 | ||
| 1150 | 7,74 | 2,29 | 7,28 | 4,08 | 6,93 | 5,39 | 6,63 | 6,72 | ||
| 1250 | 8,51 | 2,49 | 8,05 | 4,43 | 7,70 | 5,86 | 7,40 | 7,31 | ||
| 1400 | 9,66 | 2,79 | 9,20 | 4,96 | 8,86 | 6,56 | 8,56 | 8,19 | ||
| 1500 | 10,43 | 2,98 | 9,97 | 5,32 | 9,63 | 7,03 | 9,33 | 8,77 | ||
| 1650 | 11,59 | 3,28 | 11,12 | 5,85 | 10,78 | 7,73 | 10,48 | 9,65 | ||
| 1800 | 12,74 | 3,58 | 12,28 | 6,38 | 11,93 | 8,44 | 11,63 | 10,53 | ||
| Modello | Diametro del porto (Millimetro) |
Velocità | Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| RPM | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | ||
| BK6005 | 80 (3") | 850 | 4,07 | 6,12 | 3,84 | 7,28 | ||||
| 1000 | 5,23 | 7,20 | 5,00 | 8,56 | 4,77 | 9,65 | 4,58 | 10,94 | ||
| 1150 | 6,38 | 8,28 | 6,15 | 9,84 | 5,93 | 11,09 | 5,74 | 12,59 | ||
| 1250 | 7,15 | 9,01 | 6,92 | 10,70 | 6,70 | 12,06 | 6,50 | 13,68 | ||
| 1400 | 8,30 | 10,09 | 8,07 | 11,98 | 7,85 | 13,51 | 7,66 | 15,32 | ||
| 1500 | 9,07 | 10,81 | 8,84 | 12,84 | 8,62 | 14,47 | 8,43 | 16,42 | ||
| 1650 | 10,23 | 11,89 | 9,99 | 14,12 | 9,77 | 15,92 | 9,58 | 18,06 | ||
| 1800 | 11,38 | 12,97 | 11,15 | 15,41 | 10,92 | 17,36 | 10,73 | 19 | ||
Struttura della parte principale del ventilatore
|
No. |
Nome di parte |
Qty. |
|
No. |
Nome di parte |
Qty. |
|
No. |
Nome di parte |
Qty. |
|
1 |
Basamento |
2 |
|
9 |
Copertura di estremità sinistra |
1 |
|
17 |
Serbatoio dell'olio |
1 |
|
2 |
Vite esagonale |
4 |
|
10 |
Perno rotondo |
4 |
|
18 |
Ingranaggio |
2 |
|
3 |
Guarnizione di Antidust |
1 |
|
11 |
Intelaiatura |
1 |
|
19 |
Chiave |
2 |
|
4 |
Ventola dell'azionamento |
1 |
|
12 |
Guarnizione |
4 |
|
20 |
Manica assiale |
2 |
|
5 |
Cuscinetto |
2 |
|
13 |
Copertura dell'estremità destra |
1 |
|
21 |
Cuscinetto |
2 |
|
6 |
Ventola guidata |
2 |
|
14 |
Bolt |
16 |
|
22 |
Piastrina di appoggio |
2 |
|
7 |
Tazza della polvere |
1 |
|
15 |
Sfiatatoio |
1 |
|
23 |
Cuscinetto regolabile |
vari |
|
8 |
Capezzolo di grasso |
2 |
|
16 |
Bolt |
8 |
|
24 |
Dado magnetico |
1 |
Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. parte principale del ventilatore
2. pressione alleviare valvola
3. valvola di ritenuta
4. silenziatore dell'entrata (con il filtro dell'aria)
5. silenziatore di scarico
6. base pubblica (con la copertura della cinghia)
7. cuscinetto di gomma di scossa e del giunto flessibile
8. puleggia del motore
9. manometro
10. V-cinghia
11. bulloni e dadi ed altre parti del collegamento
12. motore elettrico
