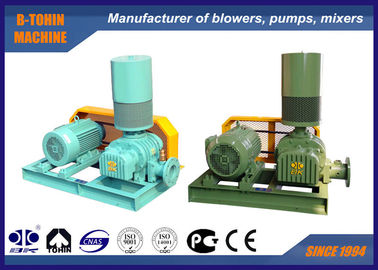

Piccola tri alta pressione del ventilatore 80kpa delle radici del lobo di trasporto pneumatico

Piccola tri alta pressione del ventilatore 80kpa delle radici del lobo di trasporto pneumatico

  • Piccola tri alta pressione del ventilatore 80kpa delle radici del lobo di trasporto pneumatico
Piccola tri alta pressione del ventilatore 80kpa delle radici del lobo di trasporto pneumatico
Dettagli:
Luogo di origine: La Cina
Marca: BK
Certificazione: ISO9001/ISO14001/CE
Numero di modello: BK6005
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiation
Imballaggi particolari: Esporta custodia in legno standard
Tempi di consegna: 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100 insiemi al mese
Contatto
Descrizione di prodotto dettagliata
Capacità dell'aria: 4.58-12.74m3/min Scarichi la pressione differenziale: 10-80KPA
Potere del motore: 2.2-22KW Foro di scarico: DN80 (3")
Tipo di raffreddamento: Aria Applicazione:: Trasporto risucchiare e pneumatico di aerazione, fatto domanda per il trattamento delle acque, il ce
Cuscinetto: NSK, foroption di SKF Colore: RAL6011 standard, o su misura
Evidenziare:

tri ventilatore delle radici del lobo di trasporto pneumatico

,

tri ventilatore delle radici del lobo 80kpa

,

ventilatore ad alta pressione delle radici 80kpa



Ventilatore delle radici del lobo di aerazione tre, ventilatore rotatorio, 10KPA - 80KPA, aeratore





Circa BK



Il ventilatore delle radici di BK è un genere di prodotto progettato e manifatturiero secondo le norme nazionali.

Questo tipo ventilatore ampiamente si applica nel trattamento delle acque reflue usato come areator.





Specifiche:



Modello

BK6005

Capacità dell'aria

3.54-11.74m3/min

Scarichi la pressione differenziale

10-80KPA

Velocità rotatoria

850-1800rpm

Tipo del motore

2.2KW-22KW

380/400/415/440V, 3PHASES, 50/60HZ

Marca del motore

Norma: Motore di Siemens Beide o di Wannan

Siemens e motore di ABB per la vostra opzione

Tipo dell'installazione

Norma: tipo orizzontale.



Tipo verticale disponibile per la vostra opzione

N.W. del ventilatore senza motore

241 chilogrammo

Dimensione d'imballaggio approssimativamente.

1.5*1.05*1.75m (length*width*height)





Caratteristiche:

1. tipo elicoidale ingranaggi di sincronizzazione per il buon funzionamento

2. compatto, flessibilità negli utenti di elasticità dell'installazione più scelte.

3. struttura integrale della ventola e dell'asse per evitare le imperfezioni della struttura spaccata

4. Le guarnizioni di SKF fatte dalla gomma di fluoro con buona resistenza all'usura e la resistenza ad alta temperatura è installata.

5. Vibrazione bassa e piccolo consumo di energia.





Strato di parametro

Modello Diametro del porto (millimetri) Velocità Flusso d'aria dell'entrata (m3/min) e potere dell'asse (chilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
RPM m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt
BK6005 80 (3") 850 5,01 1,66 4,58 2,95 4,26 3,90 3,99 4,87 3,75 6,00 3,54 7,13
1000 6,07 1,95 5,65 3,47 5,33 4,59 5,05 5,73 4,82 7,06 4,60 8,39 4,40 9,45 4,22 10,73
1150 7,13 2,24 6,71 3,99 6,39 5,28 6,11 6,59 5,88 8,12 5,67 9,65 5,46 10,87 5,29 12,33
1250 7,84 2,44 7,42 4,34 7,10 5,74 6,82 7,16 6,59 8,82 6,38 10,49 6,17 11,82 5,99 13,41
1400 8,91 2,73 8,48 4,86 8,16 6,43 7,89 8,02 7,65 9,88 7,44 11,74 7,23 13,24 7,06 15,02
1500 9,61 2,92 9,19 5,21 8,87 6,89 8,59 8,60 8,36 10,59 8,15 12,58 7,94 14,18 7,76 16,09
1650 10,68 3,22 10,25 5,73 9,93 7,58 9,66 9,46 9,42 11,65 9,21 13,84 9,00 15,60 8,83 17,70
1800 11,74 3,51 11,31 6,25 11,00 8,27 10,72 10,32 10,49 12,71 10,27 15,10 10,07 17,02 9,89 19,31



Struttura della parte principale del ventilatore


Piccola tri alta pressione del ventilatore 80kpa delle radici del lobo di trasporto pneumatico 0





No.

Nome di parte

Qty.



No.

Nome di parte

Qty.



No.

Nome di parte

Qty.

1

Basamento

2



9

Copertura di estremità sinistra

1



17

Serbatoio dell'olio

1

2

Vite esagonale

4



10

Perno rotondo

4



18

Ingranaggio

2

3

Guarnizione di Antidust

1



11

Intelaiatura

1



19

Chiave

2

4

Ventola dell'azionamento

1



12

Guarnizione

4



20

Manica assiale

2

5

Cuscinetto

2



13

Copertura dell'estremità destra

1



21

Cuscinetto

2

6

Ventola guidata

2



14

Bolt

16



22

Piastrina di appoggio

2

7

Tazza della polvere

1



15

Sfiatatoio

1



23

Cuscinetto regolabile

vari

8

Capezzolo di grasso

2



16

Bolt

8



24

Dado magnetico

1

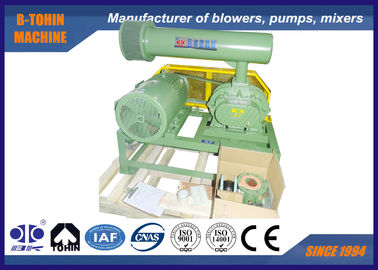

Disegno di montaggio del pacchetto del ventilatore



Piccola tri alta pressione del ventilatore 80kpa delle radici del lobo di trasporto pneumatico 1





Rifornimento standard di portata



1. parte principale del ventilatore

2. pressione alleviare valvola

3. valvola di ritenuta

4. silenziatore dell'entrata (con il filtro dell'aria)

5. silenziatore di scarico

6. base pubblica (con la copertura della cinghia)

7. cuscinetto di gomma di scossa e del giunto flessibile

8. puleggia del motore

9. manometro

10. V-cinghia

11. bulloni e dadi ed altre parti del collegamento

12. motore elettrico
