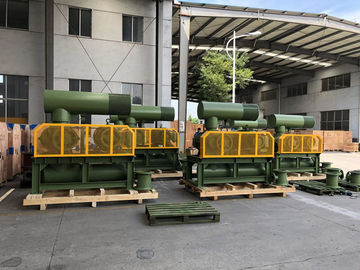

Il ventilatore a basso rumore delle radici del lobo dell'aria tre con pressione 10-60KPA pianta l'aeratore

Il ventilatore a basso rumore delle radici del lobo dell'aria tre con pressione 10-60KPA pianta l'aeratore

Il ventilatore a basso rumore delle radici del lobo dell'aria tre con pressione 10-60KPA pianta l'aeratore
Low Noise Air Three Lobe Roots Blower with Pressure 10-60KPA Roots Aerator
Il ventilatore a basso rumore delle radici del lobo dell'aria tre con pressione 10-60KPA pianta l'aeratore
Dettagli:
Luogo di origine: La Cina
Marca: BK
Certificazione: ISO9001/ISO14001/CE
Numero di modello: BK8016S
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negoziabile
Imballaggi particolari: caso di legno standard dell'esportazione
Tempi di consegna: 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 100 insiemi al mese
Contatto
Descrizione di prodotto dettagliata
Nome: Tre lobi Root Blower Capacità d'aria: 150,21-47,14 m3/min
Pressione massima di scarico: 80 KPa Potenza del motore: 30-90KW
Discussione: DN150 (6 ¢) Applicazione:: Aerazione, retrolavaggio, trasporto pneumatico, applicato al trattamento dell'acqua, fabbrica di cem
Materiali principali: Ghisa Origine della tecnologia: U.S.A.
Marchio del cuscinetto: NSK, SKF a scelta del cliente RPM del ventilatore: 700-1500 giri al minuto
Voltaggio: 380V/400V/415V/440V/personalizzato Frequenza: 50Hz/60Hz
Applicazione: trattamento delle acque reflue Tipo di impianto:: Orizzontale o verticale
Evidenziare:

Un ventilatore di 3 radici del lobo

,

ventilatore di trasporto pneumatico

Soffiante Roots a tre lobi positivo, pressione 10-80 KPA, velocità di rotazione 700-1500 giri/min


Il soffiatore Roots è ampiamente utilizzato nell'industria elettrica, petrolifera, siderurgica, nell'industria degli aromi, alimentare, nella produzione di ossigeno, nella filatura,

confezionamento sottovuoto, produzione di carta, acquacoltura, trattamento delle acque reflue, trasporto pneumatico, ecc.





Specifiche:



Modello

BK8016S

Capacità aria

15.21-47.14m3/min

Pressione differenziale di scarico

10-80 KPA

Velocità di rotazione

700-1500 giri/min

Tipo motore

30KW-90KW

380/400/415/440V, 3 FASI, 50/60HZ, disponibile anche motore a frequenza variabile

Tipo di installazione

Standard: tipo orizzontale

Tipo verticale disponibile per la vostra opzione
Colore Personalizzato, standard RAL6011

Peso netto del soffiatore senza motore

800 kg

Dimensioni imballaggio approssimative

2.1*1.5*2.35 (lunghezza*larghezza*altezza)





Caratteristiche:

1. Ingranaggi di fasatura elicoidali per un funzionamento regolare

2. Compatto, flessibilità nell'installazione offre agli utenti più scelte.

3. Adotta una struttura integrale della girante, più stabile in funzione.

4. Adotta paraoli importati in gomma fluorurata, che hanno una buona resistenza all'usura e alle alte temperature.

5. Piccole vibrazioni e consumo energetico economico.





Foglio parametri

Modello Diametro porta
(MM)		 Velocità Capacità di aspirazione (m3/min) e potenza all'albero (KW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2  0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
giri/min m3/min KW m3/min KW m3/min KW m3/min KW
BK8016S 150(6") 700 20.17 11.16 18.75 13.93 17.67 16.69 16.75 19.45
850 25.23 13.55 23.81 16.91 22.72 20.26 21.81 23.62
1000 30.29 15.95 28.87 19.89 27.78 23.84 26.86 27.79
1150 35.34 18.34 33.93 22.88 32.84 27.42 31.92 31.95
1250 38.72 19.93 37.30 24.87 36.21 29.80 35.29 34.73
1400 43.77 22.33 42.35 27.85 41.26 33.38 40.35 38.90
1500 47.14 23.92 45.72 29.84 44.64 35.76 43.72 41.68



Modello Diametro porta
(MM)		 Velocità Capacità di aspirazione (m3/min) e potenza all'albero (KW)
0.5kgf/cm2  0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
giri/min m3/min KW m3/min KW m3/min KW m3/min KW
BK8016S 150(6") 700 15.94 22.21 15.21 24.98 　 　 　 　
850 21.00 26.97 20.27 30.33 19.59 33.68 　 　
1000 26.05 31.73 25.32 35.68 24.65 39.63 24.02 43.57
1150 31.11 36.49 30.38 41.03 29.71 45.57 29.08 50.11
1250 34.48 39.67 33.75 44.60 33.08 49.53 32.45 54.47
1400 39.54 44.43 38.81 49.95 38.14 55.48 37.51 61.00
1500 42.91 47.60 42.18 53.52 41.51 59.44 40.88 65.36






Struttura del corpo principale del soffiatore


Il ventilatore a basso rumore delle radici del lobo dell'aria tre con pressione 10-60KPA pianta l'aeratore 0



N.

Nome parte

Quantità.



N.

Nome parte

Quantità.



N.

Nome parte

Quantità.

1

Base

2



9

Coperchio estremità sinistra

1



17

Serbatoio olio

1

2

Bullone esagonale

4



10

Perno tondo

4



18

Ingranaggio

2

3

Guarnizione antipolvere

1



11

Corpo

1



19

Chiavetta

2

4

Girante motrice

1



12

Paraolio

4



20

Manicotto assiale

2

5

Cuscinetto estremità motrice

2



13

Coperchio estremità destra

1



21

Cuscinetto estremità ingranaggio

2

6

Girante condotta

2



14

Bullone

16



22

Piastra cuscinetto

2

7

Coperchio antipolvere

1



15

Respiratore

1



23

Spessore regolabile

diversi

8

Ingrassatore

2



16

Bullone di montaggio

8



24

Dado magnetico

1





Disegno di assemblaggio del pacchetto soffiatore



Il ventilatore a basso rumore delle radici del lobo dell'aria tre con pressione 10-60KPA pianta l'aeratore 1





Ambito di fornitura standard



1. Soffiatore ad albero nudo

2. Valvola di scarico

3. Valvola di ritegno tipo wafer

4. Silenziatore di aspirazione (con filtro aria)

5. Silenziatore di scarico

6. Base soffiatore e motore (con coperchio cinghia)

7. Giunto flessibile in gomma e ammortizzatore

8. Puleggia motore

9. Manometro

10. Cinghia a V

11. Bulloni e dadi e altre parti di connessione

12. Motore elettrico
