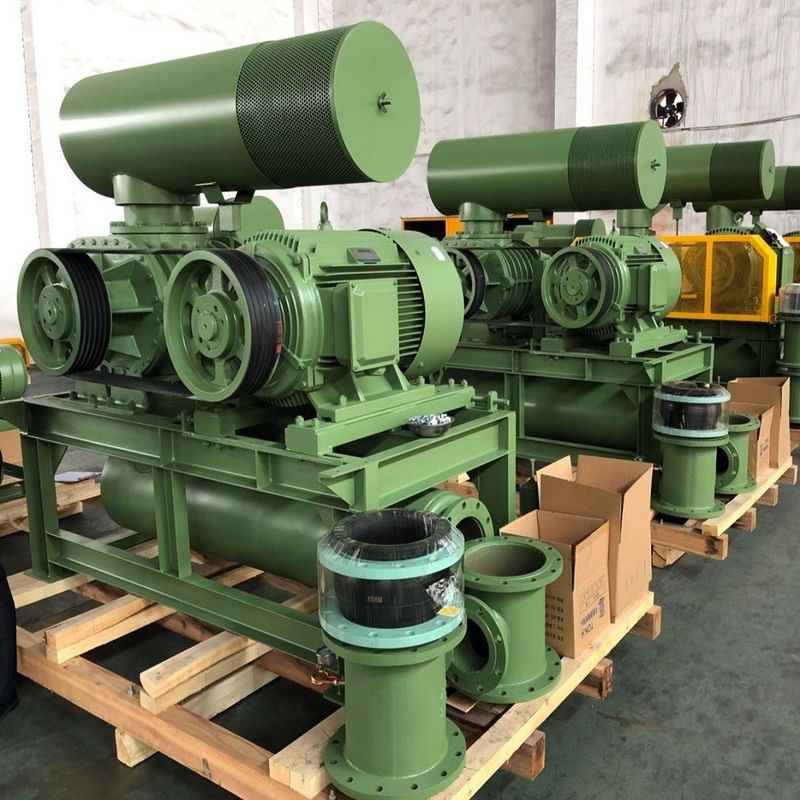

Casa ProdottiUn ventilatore di tre radici del lobo

Scarichi il lobo 40m3/Min rotatorio del ghisa dell'aeratore delle radici di Kpa di pressione 80 3

Scarichi il lobo 40m3/Min rotatorio del ghisa dell'aeratore delle radici di Kpa di pressione 80 3

  • Scarichi il lobo 40m3/Min rotatorio del ghisa dell'aeratore delle radici di Kpa di pressione 80 3
  • Scarichi il lobo 40m3/Min rotatorio del ghisa dell'aeratore delle radici di Kpa di pressione 80 3
Scarichi il lobo 40m3/Min rotatorio del ghisa dell'aeratore delle radici di Kpa di pressione 80 3
Dettagli:
Luogo di origine: La CINA
Marca: BK
Certificazione: ISO9001/ISO14001
Numero di modello: BK8016S
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiation
Imballaggi particolari: Caso di legno standard dell'esportazione
Tempi di consegna: 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100 insiemi al mese
Contatto
Descrizione di prodotto dettagliata
Capacità dell'aria: 19.59-47.14m3/min Pressione massima di scarico: 10-80kpa
Potere del motore: 18.5-75KW Foro di scarico: DN150 (6")
Applicazione:: Trasporto risucchiare e pneumatico di aerazione, fatto domanda per il trattamento delle acque, la fa Materiali principali: ghisa
Origine di tecnologia: U.S.A. marca del cuscinetto: NSK, SKF per l'opzione del cliente
Evidenziare:

Un aeratore di tre radici del lobo

,

lobo dell'aeratore tre delle radici

,

ventilatore di tre radici del lobo un mini

Ventilatore delle radici del lobo del positivo tre, pressione 10-80KPA, velocità rotatoria 700-1500rpm


Il ventilatore delle radici è ampiamente usato nell'elettricità, il petrolio, l'industria siderurgica, odorante, l'alimento, fabbricazione dell'ossigeno, filante,

imballaggio di vuoto, fabbricazione di carta, acquacoltura, trattamento delle acque, trasporto pneumatico, ecc.



Specifiche:



Modello

BK8016S

Capacità dell'aria

19.59-47.14m3/min

Scarichi la pressione differenziale

10-80KPA

Velocità rotatoria

700-1500rpm

Tipo del motore

18.5KW-90KW

380/400/415/440V, 3PHASES, 50/60HZ, motore di frequenza anche disponibile

Marca del motore

Norma: Motore di Siemens Beide o di Wannan

Siemens e motore di ABB per la vostra opzione

Tipo dell'installazione

Norma: tipo orizzontale

Tipo verticale disponibile per la vostra opzione

Colore Su misura, livello di RAL6011

N.W. del ventilatore senza motore

800 chilogrammi

Dimensione d'imballaggio approssimativamente.

2.1*1.5*2.35 (length*width*height)





Caratteristiche:

1. tipo elicoidale ingranaggi di sincronizzazione per il buon funzionamento

2. compatto, flessibilità negli utenti di elasticità dell'installazione più scelte.

3. Adotti la struttura integrale della ventola, in funzione più stabile.

4. adotti le guarnizioni ha fatto da gomma fluoric, che è di buona resistenza all'usura e della resistenza ad alta temperatura.

5. Piccola vibrazione e consumo di energia economico.





Strato di parametro

Modello Diametro del porto (millimetri) Velocità Flusso d'aria dell'entrata (m3/min) e potere dell'asse (chilowatt) (m.3/min)
0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2 0.9kgf/cm2 1.0kgf/cm2 Raffreddamento
Acqua
6000mmH2O 7000mmH2O 8000mmH2O 9000mmH2O 10000mmH2O
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
RPM m.3/min Chilowatt m.3/min Chilowatt m.3/min Chilowatt m.3/min Chilowatt m.3/min Chilowatt L/min
BKW8016S 150 (6") 850 20,27 30,33 19,59 33,68             10
1000 25,32 35,68 24,65 39,63 24,02 43,57 23,44 47,52 22,88 51,47
1150 30,38 41,03 29,71 45,57 29,08 50,11 28,49 54,65 27,94 59,19
1250 33,75 44,60 33,08 49,53 32,45 54,47 31,87 59,40 31,31 64,33
1400 38,81 49,95 38,14 55,48 37,51 61,00 36,92 66,53 36,37 72,05
1500 42,18 53,52 41,51 59,44 40,88 65,36 40,29 71,28 39,74 77,20



Norme fabbricanti



I prodotti forniti dal fornitore sono fabbricati secondo le seguenti norme:



JISB8341-1995 «metodo della prova e di ispezione del compressore di spostamento»

JB/T8941.1-1999 «termini per il ventilatore delle radici per l'applicazione generale»

JB/T8941.2-1999 «metodo del test di performance per il ventilatore delle radici per l'applicazione generale»

GB/T 13306-91 GB/T 13306-91 «targhetta»





Struttura della parte principale del ventilatore


Scarichi il lobo 40m3/Min rotatorio del ghisa dell'aeratore delle radici di Kpa di pressione 80 3 0



No.

Nome di parte

Qty.



No.

Nome di parte

Qty.



No.

Nome di parte

Qty.

1

Basamento

2



9

Copertura di estremità sinistra

1



17

Serbatoio dell'olio

1

2

Vite esagonale

4



10

Perno rotondo

4



18

Ingranaggio

2

3

Guarnizione di Antidust

1



11

Alloggio

1



19

Chiave

2

4

Ventola dell'azionamento

1



12

Guarnizione

4



20

Manica assiale

2

5

Cuscinetto dell'estremità dell'azionamento

2



13

Copertura dell'estremità destra

1



21

Cuscinetto dell'estremità dell'ingranaggio

2

6

Ventola guidata

2



14

Bolt

16



22

Piastrina di appoggio

2

7

Copertura antipolvere

1



15

Sfiatatoio

1



23

Cuscinetto regolabile

vari

8

Capezzolo di grasso

2



16

Bullone di attacco

8



24

Dado magnetico

1





Disegno di montaggio del pacchetto del ventilatore



Scarichi il lobo 40m3/Min rotatorio del ghisa dell'aeratore delle radici di Kpa di pressione 80 3 1





Rifornimento standard di portata



1. ventilatore nudo dell'asse

2. allevii la valvola

3. tipo valvola di ritenuta della melma del wafer



4. silenziatore di aspirazione (con il filtro dell'aria)

Attenuando il silenziatore è adottato per pricipalmente l'eliminazione del rumore del flusso d'aria all'entrata del ventilatore. È saldato dal cilindro esterno, dal cilindro interno, dalla flangia e da altre parti ed il materiale di assorbimento acustico è disposto fra i cilindri interni ed esterni per la resistenza leggera e bassa ed il migliore effetto di riduzione di rumore. Il silenziatore è fatto dell'acciaio A3.



5. silenziatore di scarico

6. Base del motore e del ventilatore (con la copertura della cinghia)

7. giunto flessibile ed ammortizzatore di gomma

8. puleggia del motore

9. metro di pressione

10. V-cinghia

11. bulloni e dadi ed altre parti del collegamento

12. motore elettrico



Le parti facoltative quali l'isolamento acustico, il gabinetto di controllo, la valvola di automatico-inizio ed i pezzi di ricambio sono disponibili.
