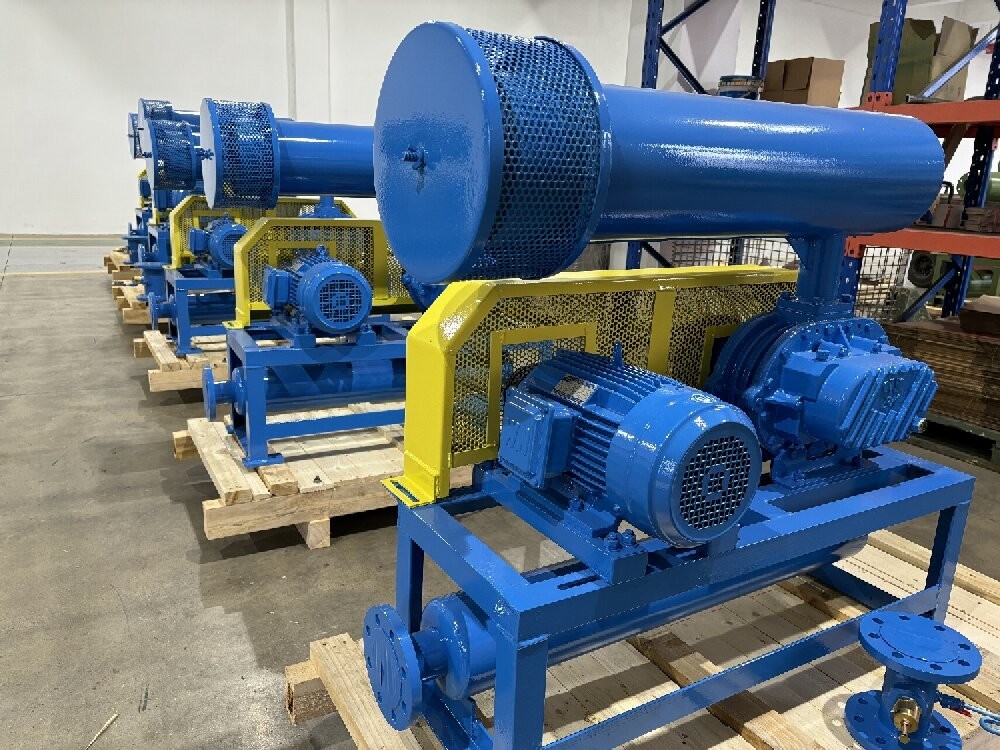

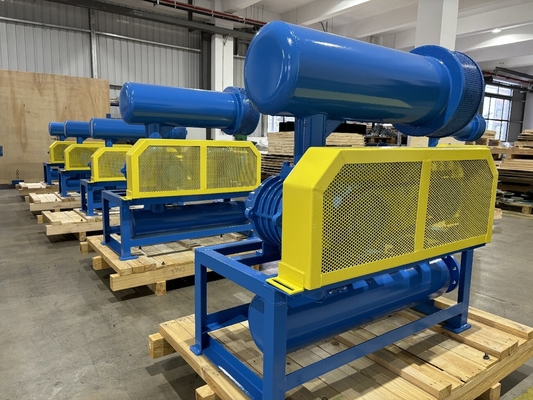

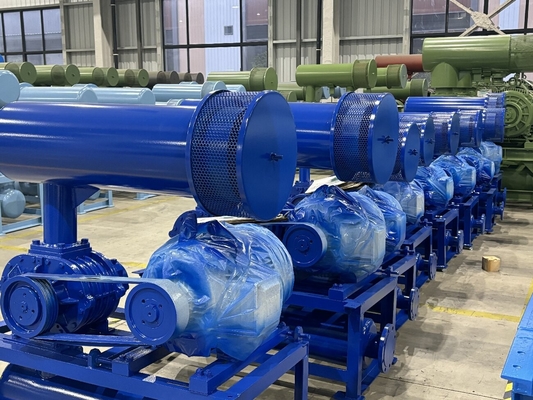

Tipo verticale Radici positive soffiatore d' aria, trasportatore di cibo, soffiatore a cinghia
DN150 raffreddamento dell'aria, ventilatore di radici di tipo verticale
Riguardo a BK-3
Il soffiatore di radici è un compressore d'aria di tipo di spostamento. due alberi paralleli hanno tre lobi ciascuno, tutti i lobi mantenere un piccolo spazio libero tra loro e alloggiamento all'interno.una certa quantità di aria verrà assorbita all'ingresso e trasferita dalla superficie interna dell'alloggiamento alla porta di scarico del soffiatore.
Due assi sono ruotati dai marciapiedi, senza toccare con lobi, in modo che possa essere ruotato ad alta velocità senza alcuna lubrificazione all'interno.
Specificità
|
Modello
|
BK6015
|
|
Capacità aerea
|
140,23-37,95 m3/min
|
|
Pressione differenziale di scarico
|
10-50KPA
|
|
Velocità di rotazione
|
850-1800 giri al minuto
|
| Potenza del motore |
11 kW-45 kW |
|
Voltaggio del motore
|
380/400/415/440V
|
| Fasi motorie |
3 |
| Frequenza motoria |
50/60 Hz |
| Efficienza motoria |
IE3 |
| Classe di isolamento del motore |
F, aumento della temperatura B |
| Classe di protezione del motore |
Protezione IP55 |
|
Marca del motore
|
Standard: motore Siemens Beide o Wannan
Motore Siemens e ABB per la vostra scelta
|
|
Tipo di impianto
|
Tipo verticale
|
|
N.W. del soffiatore senza motore
|
380 kg
|
|
Dimensioni dell' imballaggio Approx.
|
1.7*1.2*1.55m (lunghezza*larghezza*altezza)
|
Caratteristica
- Cuscinetto NSK di lunga durata, alta precisione e basso fattore di attrito
- Sigilli ad olio SKF utilizzati per una buona tenuta
- 80KPA spinta alta pressione non richiede raffreddamento ad acqua
- Struttura compatta e conveniente per l'installazione
- Le curve del rotore a tre lobi miglioravano l'efficienza del soffiatore
Parametro
| Modello |
Port Dia. |
Velocità |
Capacità di ingresso (m3/min) e potenza dell'albero (KW) |
| 0.1 kgf/cm2 |
0.2 kgf/cm2 |
00,3 kgf/cm2 |
00,4 kgf/cm2 |
0.5 kgf/cm2 |
| 1000 mmH2O |
2000 mmH2O |
3000 mmH2O |
4000 mmH2O |
5000 mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK6015 |
150 (((6") |
850 |
16.66 |
4.61 |
15.65 |
8.08 |
14.89 |
11.00 |
14.23 |
13.94 |
|
|
| 1000 |
20.02 |
5.43 |
19.01 |
9.50 |
18.25 |
12.94 |
17.60 |
16.40 |
17.04 |
20.39 |
| 1150 |
23.38 |
6.24 |
22.37 |
10.93 |
21.61 |
14.88 |
20.96 |
18.86 |
20.40 |
23.45 |
| 1250 |
25.62 |
6.78 |
24.61 |
11.88 |
23.85 |
16.18 |
23.2 |
20.50 |
22.64 |
25.49 |
| 1400 |
28.99 |
7.60 |
27.98 |
13.3 |
27.21 |
18.12 |
26.56 |
22.96 |
26.00 |
28.55 |
| 1500 |
31.23 |
8.14 |
30.22 |
14.25 |
29.46 |
19.44 |
28.81 |
24.6 |
28.25 |
30.59 |
| 1650 |
34.59 |
8.96 |
33.58 |
15.68 |
32.82 |
21.35 |
32.17 |
27.05 |
31.61 |
33.65 |
| 1800 |
37.95 |
9.77 |
36.94 |
17.10 |
36.18 |
23.29 |
35.53 |
29.51 |
34.97 |
36.71 |
Disegno di montaggio del pacchetto del soffiatore
| BKFogli di dimensioni di contorno |
|
|
|
|
|
|
|
|
|
|
|
Unità: mm |
| Tipo |
Port Dia |
Potenza del motore |
A |
B |
C |
D |
E |
F |
G |
H |
K. |
M |
N |
0 |
P |
Q. |
4-M16×h |
Peso
(kg) |
| BK6015 |
150 (((6") |
11 ¢ 22 |
1340 |
1064 |
113 |
222 |
748 |
232 |
364 |
1460 |
238 |
476 |
573 |
180 |
280 |
24 |
4-M16×400 |
380 |
| 30 |
539 |
636 |
| 37 ¢ 45 |
563 |
660 |
| Le dimensioni per BK12034 e BK12042 saranno fornite appositamente. |
| Stan!dArdi acce- Scusate. includono: silenziatore di entrata e di uscita, ga di pressioneUGe, telaio, puleggia del soffiatore, motore Puliera, beE' la guardia della cintura.eValvola di Lief, valvola di controllo. |
| I pesi sopra indicati si applicano solo agli accessori standard, escluso il motore. |
Prodotti principali
Domande frequenti
Q.1Quali informazioni devo fornire quando si fa un'inchiesta?
A: Capacità dell'aria
B: Pressione
C: Applicazione
D: Ambiente di utilizzo ((Temperatura, pressione atmosferica)
Ti serve un motore?
O altre specialita' che ci darai saranno piu' apprezzate.
Q.2Qual e' la sua garanzia?
La nostra garanzia è di 12 mesi dopo aver ricevuto il soffiatore radicale. Durante il periodo di garanzia, sostituire le parti danneggiate gratuitamente.servizi tecnici di alta qualità e concessioni sui prezzi delle parti di ricambio per garantire un funzionamento continuo e sicuro delle attrezzature di alta qualità.
Q.3Quanto dura la vita utile del soffiatore di radici?
In ambiente di utilizzo normale
A. La durata di vita del soffiatore è superiore a 10 anni.
B- La durata di vita dell'impeller è superiore a 60.000 ore.
C- La durata di servizio del cuscinetto è superiore a 50.000 ore.
D- La durata di servizio dell'attrezzatura è superiore a 60 000 ore.
Q.4Quali sono le vostre condizioni di imballaggio?
R: Generalmente, imballiamo le nostre merci in cassa di compensato senza fumigazione. Se avete un brevetto registrato legalmente, possiamo imballare le merci nelle vostre scatole di marca dopo aver ricevuto le vostre lettere di autorizzazione.
Q.5Come controlla la qualità dei prodotti la sua fabbrica?
Abbiamo un reparto di ispezione della qualità. Prima di inviare il prodotto, controlliamo ogni prodotto. Se c'è un problema di qualità, ne produrremo uno nuovo.
Q.6Quali sono i vostri termini di pagamento?
TT 30% come pagamento anticipato e TT 70% dopo l'ispezione prima della spedizione.
