Casa Prodottil'alta pressione pianta il ventilatore

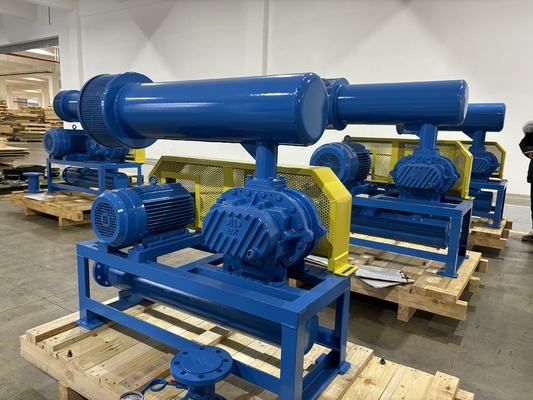

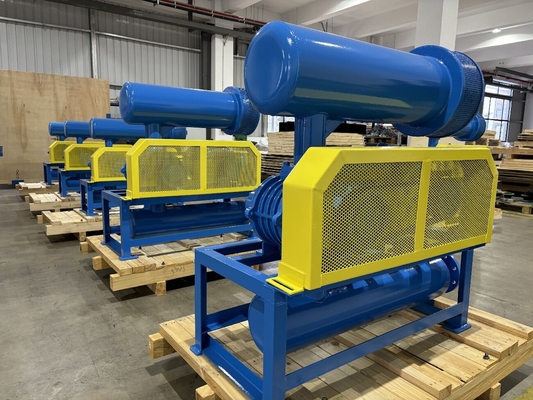

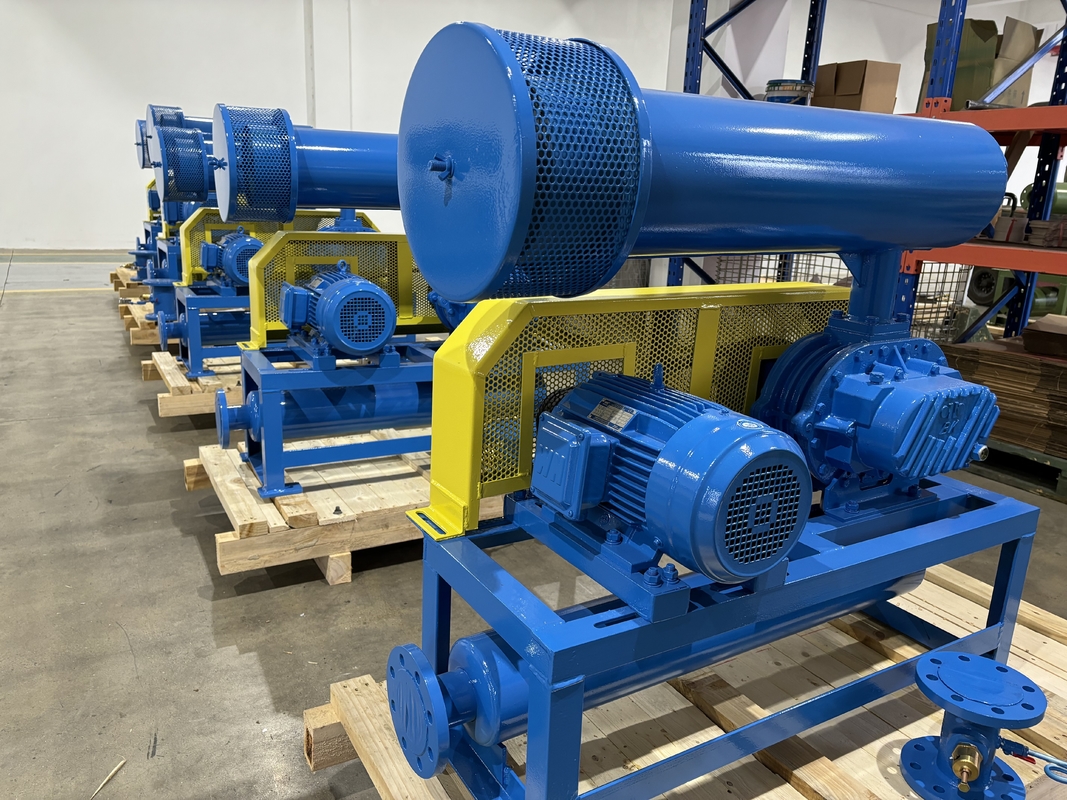

Dn250 15-132kw 80kpa pianta il raffreddamento a aria rotatorio del ventilatore del lobo

Dn250 15-132kw 80kpa pianta il raffreddamento a aria rotatorio del ventilatore del lobo

Dn250 15-132kw 80kpa pianta il raffreddamento a aria rotatorio del ventilatore del lobo
Dn250 15-132kw 80kpa Roots Rotary Lobe Blower Air Cooling
Dn250 15-132kw 80kpa pianta il raffreddamento a aria rotatorio del ventilatore del lobo
Dettagli:
Luogo di origine: La Cina
Marca: BC
Certificazione: ISO9001/ISO14001
Numero di modello: BC9020
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: USD 7500-9960 / SET
Imballaggi particolari: Esporta custodia in legno standard
Tempi di consegna: 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 50 set al mese
Contatto
Descrizione di prodotto dettagliata
Tipo: Spostamento positivo, radici tipo, trasporto dell'aria Capacità dell'aria: 26.99-81.37m3/min
Scarichi la pressione differenziale: 10-80KPA Potere del motore: 15-90KW
Foro di scarico: DN250 (10") Tipo di raffreddamento: Aria
Applicazione:: Trasporto risucchiare e pneumatico di aerazione, fatto domanda per il trattamento delle acque, il ce Materiali principali: Ghisa
Evidenziare:

dn250 pianta il ventilatore rotatorio del lobo

,

80kpa pianta il ventilatore rotatorio del lobo

,

il raffreddamento a aria pianta il ventilatore rotatorio del lobo



Ventilatore delle radici del lobo DN250 tre, 15-132KW, ventilatore rotatorio di raffreddamento a aria 80KPA





Poiché i ventilatori hanno migliorato l'efficienza interamente adiabatica come pure l'efficienza volumetrica e forniscono l'aria meravigliosa



caratteristiche di capacità vs.pressure.



Modello

BC9020

Capacità dell'aria

26.99-81.37m3/min

Scarichi la pressione differenziale

10-80KPA

Velocità rotatoria

700-1500rpm

Tipo del motore

15KW-132KW

380/400/415/440V, 3PHASES, 50/60HZ, motore di frequenza anche disponibile

Marca del motore

Norma: Motore di Siemens Beide o di Wannan

Siemens e motore di ABB per la vostra opzione

Tipo dell'installazione

Norma: tipo orizzontale.



Tipo verticale disponibile per la vostra opzione

Colore Su misura, livello di RAL6011

N.W. del ventilatore senza motore

1310 chilogrammi

Dimensione d'imballaggio approssimativamente.

2.62*1.78*2.45m (length*width*height)





Caratteristiche:

i ventilatori del tre-lobo 1.Because non hanno bisogno del liquido refrigerante dell'acqua all'interno di pressione aumentante 80kpa.

2. Gli ingranaggi elicoidali sono adottati per molto trasporto più stabile.



3. Da adozione di un profilo speciale del rotore, lo spazio fra i rotori può essere ritenuto costante,

quale rende l'efficienza ancora più alta.

4. La precisione dei rotori completamente è controllata da fabbricazione in serie sulle macchine precise di NC. Inoltre,

i rotori sono quasi esenti dalle vibrazioni poiché sono dinamicamente equilibrati nella fase di montaggio



già.

5. Gli ingranaggi cronometranti elicoidali sono adottati non solo per prolungare la vita di uso ma anche per rendere il rumore più basso.



Strato di parametro


Modello Diametro del porto
(Millimetro)
Velocità Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
RPM m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt
BC9020 250 (10") 700 35,0412,1132,7218,9930,9325,3629,4829,05
850 43,7314,7141,4123,0639,6130,8038,1735,28
1000 52,4117,3050,1027,1248,3036,2346,8541,50
1150 61,1019,9058,7831,1956,9941,6755,5447,73
1250 66,8921,6364,5833,9062,7845,2961,3351,88
1400 75,5824,2273,2637,9771,4750,7370,0258,10
1500 81,3725,9579,0540,6977,2654,3575,8162,25




Modello Diametro del porto
(Millimetro)
Velocità Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt)
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
RPM m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt
BC9020 250 (10") 700 28,1535,9126,9942,76
850 36,8343,6035,6851,93
1000 45,5251,3044,3661,0943,2670,8942,2880,68
1150 54,2158,9953,0570,2651,9581,5250,9792,79
1250 60,0064,1258,8476,3757,7488,6156,76100,86
1400 68,6971,8167,5385,5366,4399,2465,44112,96
1500 74,4876,9473,3291,6472,22106,3371,24121,03





Struttura della parte principale del ventilatore


Dn250 15-132kw 80kpa pianta il raffreddamento a aria rotatorio del ventilatore del lobo 0





No.

Nome di parte

Qty.



No.

Nome di parte

Qty.



No.

Nome di parte

Qty.

1

Basamento

2



9

Copertura di estremità sinistra

1



17

Serbatoio dell'olio

1

2

Vite esagonale

4



10

Perno rotondo

4



18

Ingranaggio

2

3

Guarnizione di Antidust

1



11

Intelaiatura

1



19

Chiave

2

4

Ventola dell'azionamento

1



12

Guarnizione

4



20

Manica assiale

2

5

Cuscinetto

2



13

Copertura dell'estremità destra

1



21

Cuscinetto

2

6

Ventola guidata

2



14

Bolt

16



22

Piastrina di appoggio

2

7

Tazza della polvere

1



15

Sfiatatoio

1



23

Cuscinetto regolabile

vari

8

Capezzolo di grasso

2



16

Bolt

8



24

Dado magnetico

1





Disegno di montaggio del pacchetto del ventilatore



Dn250 15-132kw 80kpa pianta il raffreddamento a aria rotatorio del ventilatore del lobo 1





Rifornimento standard di portata



1. ventilatore nudo dell'asse

2. pressione alleviare valvola

3. valvola di ritenuta del wafer (tipo esile)

4. silenziatore di aspirazione (con il filtro dell'aria)

5. silenziatore di scarico

6. base pubblica (con la copertura della cinghia)

7. cuscinetto di gomma di scossa e del giunto flessibile

8. puleggia del motore

9. metro di pressione

10. V-cinghia

11. bulloni e dadi ed altre parti del collegamento

12. motore elettrico
