ventilatore 10kpa - aeratore affidabile di 10m3/Min Rotary High Pressure Roots del tri lobo di 50 Kpa

ventilatore 10kpa - aeratore affidabile di 10m3/Min Rotary High Pressure Roots del tri lobo di 50 Kpa

ventilatore 10kpa - aeratore affidabile di 10m3/Min Rotary High Pressure Roots del tri lobo di 50 Kpa

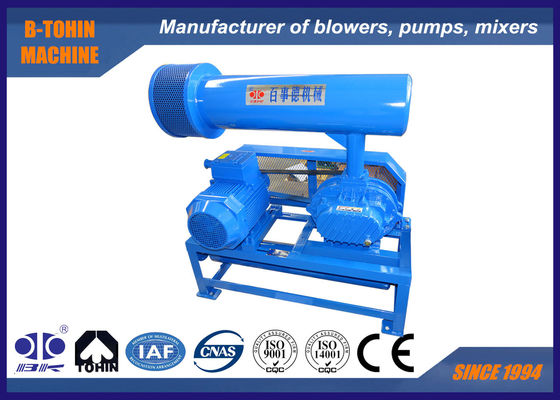

10m3/Min Rotary High Pressure Roots Blower 10kpa - 50 Kpa Tri Lobe Reliable Aerator
ventilatore 10kpa - aeratore affidabile di 10m3/Min Rotary High Pressure Roots del tri lobo di 50 Kpa
Dettagli:
Luogo di origine: La Cina
Marca: BK
Certificazione: ISO9001/ISO14001/CE
Numero di modello: BK5009
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiation
Imballaggi particolari: Esporta custodia in legno standard
Tempi di consegna: 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100 insiemi al mese
Contatto
Descrizione di prodotto dettagliata
Capacità dell'aria: 5.68-18.41m3/min Scarichi la pressione differenziale: 10-50KPA
Potere del motore: 4-22KW Foro di scarico: DN100 (4")
Tipo di raffreddamento: Aria Applicazione:: Trasporto risucchiare e pneumatico di aerazione, fatto domanda per il trattamento delle acque, il ce
Paraolio: Marca di SKF Cuscinetto: NSK, foroption di SKF
Evidenziare:

ventilatore ad alta pressione rotatorio delle radici

,

un ventilatore ad alta pressione di 50 radici di kpa

,

ventilatore di 50 un tri radici del lobo di kpa



ventilatore delle radici del lobo 10m3/min tre, ventilatore rotatorio, 10KPA - 50KPA, aeratore affidabile



Circa BK



Il ventilatore delle radici di BK è un genere di prodotto progettato e manifatturiero secondo le norme nazionali.



Questo tipo ventilatore ampiamente si applica nel trattamento delle acque reflue e nell'industria di trasporto pneumatico.





Specifiche:



Modello

BK5009

Capacità dell'aria

5.68-18.41m3/min

Scarichi la pressione differenziale

10-50KPA

Velocità rotatoria

850-2000rpm

Tipo del motore

4KW-22KW

380/400/415/440V, 3PHASES, 50/60HZ

Marca del motore

Norma: Motore di Siemens Beide o di Wannan

Siemens e motore di ABB per la vostra opzione

Tipo dell'installazione

Norma: tipo orizzontale.



Tipo verticale disponibile per la vostra opzione

N.W. del ventilatore senza motore

239 chilogrammi

Dimensione d'imballaggio approssimativamente.

1.5*1.05*1.75m (length*width*height)





Caratteristiche:

1. tipo elicoidale ingranaggi di sincronizzazione per il buon funzionamento

2. compatto, flessibilità negli utenti di elasticità dell'installazione più scelte.

3. struttura integrale della ventola e dell'asse per impedire le imperfezioni della struttura spaccata

4. adotti le guarnizioni fatte dalla gomma di fluoro con resistenza all'usura perfetta e la resistenza ad alta temperatura.

5. Vibrazione bassa e piccolo consumo di energia.





Strato di parametro

Modello Diametro del porto
(Millimetro)
Velocità Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa
RPM m.3/min Chilowatt m.3/min Chilowatt m.3/min Chilowatt m.3/min Chilowatt m.3/min Chilowatt
BK5009 100 (4") 850 7,05 2,12 6,48 3,60 6,05 5,43 5,68 6,29
1000 8,53 2,49 7,97 4,23 7,53 6,39 7,17 7,40 6,85 9,14
1150 10,01 2,87 9,45 4,86 9,01 7,35 8,65 8,51 8,33 10,51
1250 11,00 3,12 10,44 5,29 10,00 7,99 9,64 9,25 9,32 11,43
1350 11,99 3,37 11,43 5,71 10,99 8,63 10,62 9,99 10,31 12,34
1500 13,47 3,74 12,91 6,35 12,47 9,59 12,11 11,10 11,79 13,71
1600 14,46 3,99 13,90 6,77 13,46 10,23 13,10 11,84 12,78 14,63
1750 15,94 4,37 15,38 7,40 14,94 11,18 14,58 12,95 14,26 16,00
1850 16,93 4,62 16,37 7,83 15,93 11,82 15,57 13,69 15,25 16,91
2000 18,41 4,99 17,85 8,46 17,41 12,78 17,05 14,80 16,73 18,28




Struttura della parte principale del ventilatore


ventilatore 10kpa - aeratore affidabile di 10m3/Min Rotary High Pressure Roots del tri lobo di 50 Kpa 0





No.

Nome di parte

Qty.



No.

Nome di parte

Qty.



No.

Nome di parte

Qty.

1

Basamento

2



9

Copertura di estremità sinistra

1



17

Serbatoio dell'olio

1

2

Vite esagonale

4



10

Perno rotondo

4



18

Ingranaggio

2

3

Guarnizione di Antidust

1



11

Intelaiatura

1



19

Chiave

2

4

Ventola dell'azionamento

1



12

Guarnizione

4



20

Manica assiale

2

5

Cuscinetto

2



13

Copertura dell'estremità destra

1



21

Cuscinetto

2

6

Ventola guidata

2



14

Bolt

16



22

Piastrina di appoggio

2

7

Tazza della polvere

1



15

Sfiatatoio

1



23

Cuscinetto regolabile

vari

8

Capezzolo di grasso

2



16

Bolt

8



24

Dado magnetico

1





Disegno di montaggio del pacchetto del ventilatore



ventilatore 10kpa - aeratore affidabile di 10m3/Min Rotary High Pressure Roots del tri lobo di 50 Kpa 1





Rifornimento standard di portata



1. parte principale del ventilatore

2. pressione alleviare valvola

3. valvola di ritenuta

4. silenziatore di aspirazione (con il filtro dell'aria)

5. silenziatore di scarico

6. base pubblica (con la copertura della cinghia)

7. cuscinetto di gomma di scossa e del giunto flessibile

8. puleggia del motore

9. manometro

10. V-cinghia

11. bulloni e dadi ed altre parti del collegamento

12. motore elettrico
