Ghisa rotatorio raffreddato ad acqua del ventilatore del lobo 80KPA di DN200 BKW9020S

Ghisa rotatorio raffreddato ad acqua del ventilatore del lobo 80KPA di DN200 BKW9020S

Ghisa rotatorio raffreddato ad acqua del ventilatore del lobo 80KPA di DN200 BKW9020S

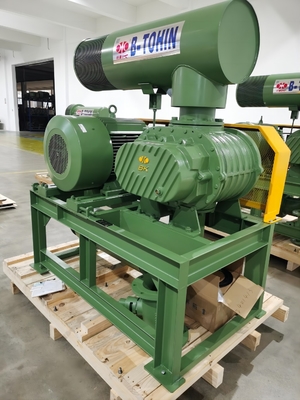

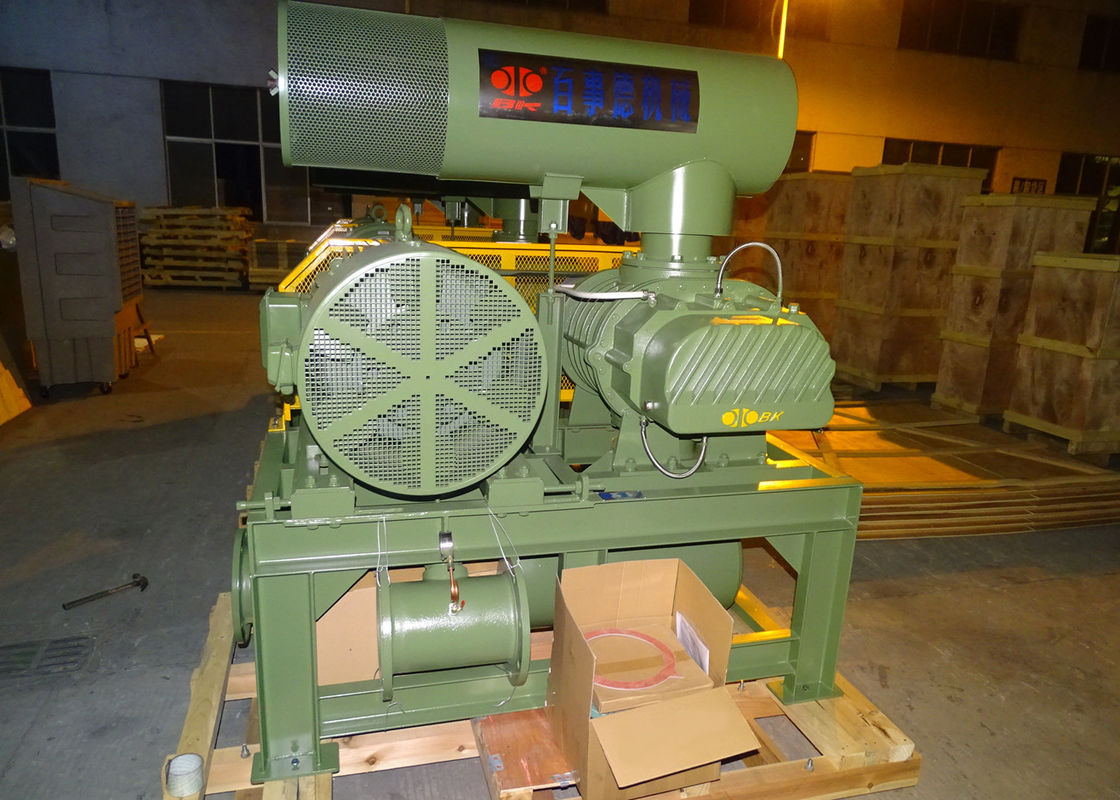

DN200 BKW9020S Water Cooled 80KPA Rotary Lobe Blower Cast Iron
Ghisa rotatorio raffreddato ad acqua del ventilatore del lobo 80KPA di DN200 BKW9020S
Dettagli:
Luogo di origine: La CINA
Marca: B-TOHIN
Certificazione: ISO9001 / ISO14001
Numero di modello: BKW9020S
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Imballaggi particolari: Cassa in legno da esportazione
Tempi di consegna: 30 giorni lavorativi
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 30 set/mese
Contatto
Descrizione di prodotto dettagliata
Nome del prodotto: Tre lobi Root Blower Flusso d'aria: 400,72 m3/min-73,32 m3/min
Pacco: Cassa in legno Tipo di raffreddamento: Acqua
RPM del ventilatore: 1000-1500 GIRI/MIN. Voltaggio: 380V/400V/415V/440V/Personalizzato
Frequenza: 50 Hz/60 Hz Applicazione: Trattamento delle acque reflue
Tipo di impianto:: orizzontale o verticale Port Dia.: 200mm (8")
Potere dell'asse: 59-126,9 kW Vantaggi: Basso rumore e vibrazioni, piccolo e compatto
Acqua di raffreddamento: 15 l/min
Evidenziare:

ventilatore rotatorio del lobo tre

,

ventilatore rotatorio del lobo 80kpa

,

ventilatore del lobo delle radici tre

Riguardo al BKW9020S


BKW9020S Roots Blower eredita la maggior parte dei componenti da BK9020, adotta il raffreddamento ad acqua nel coperchio del cuscinetto, che può ridurre la temperatura del cuscinetto durante il lavoro e prolungare la longevità,La dimensione del foro è DN250., che può generare una maggiore capacità adatta per l'utilizzo nelle fabbriche di cemento e nelle centrali elettriche.

Il ventilatore di radici della serie BKW eredita la maggior parte dei componenti della serie Bk, adotta il raffreddamento ad acqua nel coperchio del cuscinetto, che può ridurre la temperatura del cuscinetto durante il lavoro e prolungare la longevità,Inoltre ha una grande capacità di pressione.


Specificità



Pressione differenziale di scarico 60-100KPA
Capacità aerea 400,72 m3/min-73,32 m3/min
Velocità di rotazione 1000 rpm-1500 rpm
Tipo di motore 30 kW-132 kW
380/400/415/440V, 3FASE, 50/60HZ
Marca del motore Standard: motore Siemens Beide o Wannan
Motore Siemens e ABB per la vostra scelta
Tipo di impianto Standard: tipo orizzontale.
Tipo verticale disponibile per la vostra scelta
N.W. del soffiatore senza motore 1310 kg
Dimensioni dell' imballaggio Approx. 2.62*1,78*2,60m (lunghezza*larghezza*altezza)
Caratteristiche 1- ingranaggi di sincronizzazione a elica per un funzionamento regolare
2Compatta, flessibile nell'installazione offre agli utenti maggiori scelte.
3Struttura integrata della girante e dell'albero per un funzionamento più stabile e regolare
4Adottare sigilli d'olio importati in gomma fluorificata con grande resistenza all'usura e ad alte temperature.
5Basso rumore, basse vibrazioni e basso consumo energetico.





Parametri


Modello Port Dia (MM) Velocità Flusso d'aria di entrata (m3/min) e potenza dell'albero (KW) (m)3/min)
00,6 kgf/cm2 00,7 kgf/cm2 00,8 kgf/cm2 00,9 kgf/cm2 10,0 kgf/cm2 Frigorifero
Acqua
6000 mmH2O 7000 mmH2O 8000 mmH2O 9000 mmH2O 10000 mmH2O
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
rpm m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW L/min
BKW9020S 200 (8") 1000 44.70 59.00 43.60 65.83 42.58 72.66 41.62 79.49 40.72 86.33 15
1050 47.61 61.95 46.52 69.12 45.50 76.29 44.54 83.47 43.64 90.64
1150 53.50 66.49 52.57 74.19 51.71 81.89 50.90 89.59 50.13 97.29
1250 59.17 72.27 58.24 80.64 57.37 89.01 56.56 97.38 55.79 105.75
1400 67.66 80.94 66.73 90.32 65.86 99.69 65.05 109.07 64.28 118.44
1500 73.32 86.72 72.39 96.77 71.52 106.81 70.71 116.86 69.94 126.90
1600 78.98 92.51 78.05 103.22 77.19 113.93 76.37 124.65 75.60 135.36



Descrizione delle parti del soffiatore



Casing Fabbricazione a partire da ferro HT200
Struttura ENDLESS adottata per migliorare l'efficienza, una volta lavorata da un centro CNC con elevata precisione

Rotore (albero e girante) Fatto di ghisa QT500
La girante e l'albero sono fusi come parte integrante.
L'adozione di una piastra NC per l'elaborazione per ottenere un'elevata precisione
Cuscinetto di bordo dell'ingranaggio Fatto di GCr15
marchio NSK, cuscinetto a sfera di contatto angolare a doppia fila,con una lunghezza massima non superiore a 50 mm
Cuscinetto di trazione Fatto di GCr15
Marchio NSK, cuscinetto a rulli cilindrici
Attrezzatura Fabbricazione a partire da 20CrMnTi
Struttura del bisello per un funzionamento più agevole
Sigillo di olio Fabbricazione a partire da materie tessili
sopporta alte temperature e ha una vita più lunga.


Dimensione del profilo del prodotto



Ghisa rotatorio raffreddato ad acqua del ventilatore del lobo 80KPA di DN200 BKW9020S 0

BKWFogli di dimensioni di contorno                       Unità: mm

Tipo		 Port Dia Potenza del motore A B C D E F G H K. M N 0 P Q. 4-M16×h Peso
(kg)
BKW4005 40 (((1,5") 1.5·4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BKW4007 50 (((2") 1.555.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BKW5003 65 (((2,5") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 181
11 ¢15 474 538
BKW5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 214
11 ¢15 489 553
18.5 ¢22 534 598
BKW6005 80(3") 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 256
11 ~ 15 458 532
18.5 ¢22 493 567
BKW6008 125 (((5") 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 305
11 ¢15 410 495
18.5 ¢22 455 540
30 495 580
37 ¢ 45 560 645
BKW7006 100 (((4") 11 ~ 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 400
18.5 ¢22 534 608
30 574 648
37 ¢ 45 636 710
BKW7011 150 (((6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 492
18.5 ¢22 457 550
30 497 590
37 ¢ 45 559 652
BKW8016S 150 (((6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BKW8024S 200 (((8") 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BKW9020S 200 (((8") 30°132 4-M16×400
BKW9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110~220 960 1070
BKW10027S 300 (((12") 37 ~ 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10 ¢220 2210 1890 960 1070
BKW10034S 350 (((14") 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Gli accessori standard includono: silenziatore di ingresso e di uscita, manometro, telaio base, puleggia del soffiatore, puleggia del motore, cintura, protezione della cintura, valvola di sollievo, valvola di controllo.
I pesi sopra indicati si applicano solo agli accessori standard, escluso il motore.
Le dimensioni del ventilatore, dotato di motore ad alta tensione, saranno fornite appositamente.





Principio di funzionamento

Il soffiatore di radici è un soffiatore di cubo, e scarica una quantità fissa di aria in proporzione alla sua velocità di rotazione.Rispetto al soffiatore a due lobi, è di meno impulsi d'aria, minore variazione di carico, maggiore resistenza, minore rumore e vibrazione.

Due pozzi paralleli hanno tre lobi ciascuno, tutti i lobi mantengono un piccolo spazio libero tra loro e alloggiano all'interno.una certa aria verrà assorbita all'ingresso e trasferita dalla superficie interna dell'alloggiamento alla porta di scarica del soffiatore.

Due alberi saranno ruotati dagli ingranaggi di sincronizzazione, senza alcun contatto tra i lobi, quindi può essere ruotato ad alta velocità senza alcuna lubrificazione all'interno.semplice configurazione■ funzionamento regolare; buona stabilizzazione delle prestazioni; è stato ampiamente applicato in varie industrie.







È necessaria acqua pulita senza sostanze estranee.

La temperatura dell'acqua deve essere inferiore a 40 °C.
