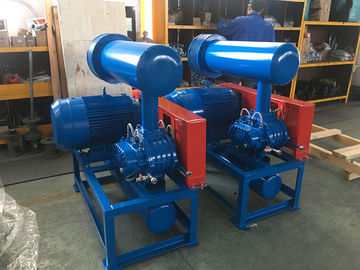

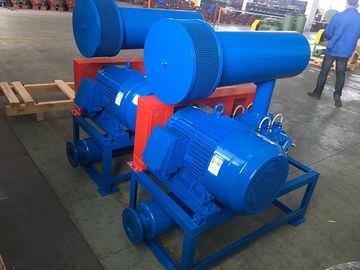

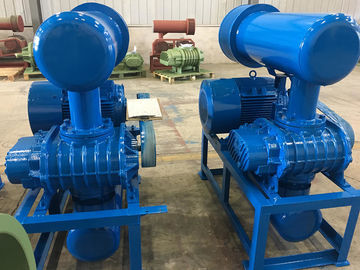

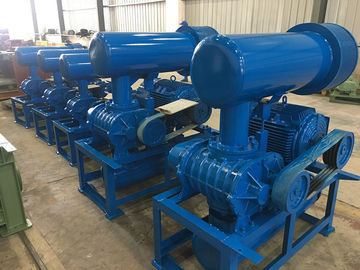

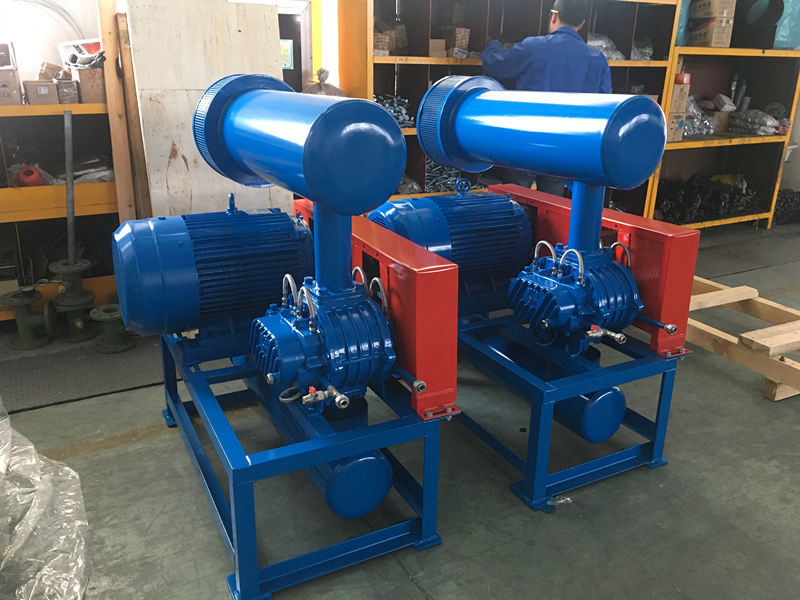

Pressione massima 100KPA del ventilatore raffreddato ad acqua di tre radici del lobo DN200

Pressione massima 100KPA del ventilatore raffreddato ad acqua di tre radici del lobo DN200

  • Pressione massima 100KPA del ventilatore raffreddato ad acqua di tre radici del lobo DN200
  • Pressione massima 100KPA del ventilatore raffreddato ad acqua di tre radici del lobo DN200
Pressione massima 100KPA del ventilatore raffreddato ad acqua di tre radici del lobo DN200
Dettagli:
Luogo di origine: La CINA
Marca: B-TOHIN
Certificazione: ISO9001 / ISO14001
Numero di modello: BKW9020S
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: USD 10600- USD16600
Imballaggi particolari: Caso di legno dell'esportazione
Tempi di consegna: 50 giorni del lavoro
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 30 insiemi al mese
Contatto
Descrizione di prodotto dettagliata
Nome: BKW9020S Pressione: 60-100KPA
flusso d'aria: 40.72m3/min-73.32m3/min Pacchetto: Caso di legno
Potere del motore: 75kw-160kw tipo di raffreddamento: Acqua 15 l/min
Evidenziare:

ventilatore di tre radici del lobo un piccolo

,

ventilatore delle radici del lobo dn200 tre

,

ventilatore delle radici del lobo 100kpa tre



Circa BKW9020S
Il ventilatore delle radici di BKW9020S eredita la maggior parte delle componenti da BK9020, adotta il raffreddamento ad acqua nel sopportare la copertura, che può ridurre la temperatura di cuscinetto quando lavora e prolungare la longevità, è dimensione alesata è DN200, che può generare la più grande capacità adatta ad uso della fabbrica e della centrale elettrica del cemento.


Specifiche:

Modello BKW9020S
Capacità dell'aria 40.72m3/min-73.32m3/min
Scarichi la pressione differenziale 60-100KPA
Velocità rotatoria 1000rpm-1500rpm
Tipo del motore 75KW-280KW
380/400/415/440V, 3PHASES, 50/60HZ
Marca del motore Norma: Motore di Siemens Beide o di Wannan
Siemens e motore di ABB per la vostra opzione
Tipo dell'installazione Norma: tipo orizzontale.
Tipo verticale disponibile per la vostra opzione
N.W. del ventilatore senza motore 1310 chilogrammi
Dimensione d'imballaggio approssimativamente. 2.62*1.78*2.60m (length*width*height)
Caratteristiche 1. Tipo elicoidale ingranaggi di sincronizzazione per il buon funzionamento
2. Compatto, flessibilità negli utenti di elasticità dell'installazione più scelte.
3. Struttura integrale della ventola e dell'asse per più stabile ed il buon funzionamento
4. Adotti le guarnizioni di petrolio importato ha fatto da gomma fluoric con grande resistenza all'usura e la resistenza ad alta temperatura.
5. Vibrazione e consumo di energia a basso rumore e bassi.



Parametri

Modello Diametro del porto (millimetri) Velocità Flusso d'aria dell'entrata (m3/min) e potere dell'asse (chilowatt) (m.3 /min)
0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2 0.9kgf/cm2 1.0kgf/cm2 Raffreddamento
Acqua
6000mmH2O 7000mmH2O 8000mmH2O 9000mmH2O 10000mmH2O
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
RPM m.3 /min Chilowatt m.3 /min Chilowatt m.3 /min Chilowatt m.3 /min Chilowatt m.3 /min Chilowatt L/min
BKW9020S 200 (8") 1000 44,70 59,00 43,60 65,83 42,58 72,66 41,62 79,49 40,72 86,33 15
1050 47,61 61,95 46,52 69,12 45,50 76,29 44,54 83,47 43,64 90,64
1150 53,50 66,49 52,57 74,19 51,71 81,89 50,90 89,59 50,13 97,29
1250 59,17 72,27 58,24 80,64 57,37 89,01 56,56 97,38 55,79 105,75
1400 67,66 80,94 66,73 90,32 65,86 99,69 65,05 109,07 64,28 118,44
1500 73,32 86,72 72,39 96,77 71,52 106,81 70,71 116,86 69,94 126,90
1600 78,98 92,51 78,05 103,22 77,19 113,93 76,37 124,65 75,60 135,36



Descrizione delle parti del ventilatore:

Intelaiatura Fatto di ghisa HT200
Struttura SENZA FINE adottata per il miglioramento dell'efficienza, di una volta lavorato dal centro di CNC con alta precisione

Rotore (asse e ventola) Fatto di ghisa QT500
La ventola e l'asse è fusa come divisorio integrale.
Adozione della piallatrice di NC affinchè lavorare raggiungano alta precisione
Cuscinetto dell'estremità dell'ingranaggio Fatto di GCr15
Marca di NSK, cuscinetto a sfera angolare del contatto di doppio fila, capace di appoggio del carico assiale
Cuscinetto dell'estremità dell'azionamento Fatto di GCr15
Marca di NSK, cuscinetto a rulli cilindrico
Ingranaggio Fatto di 20CrMnTi
Struttura smussata per più privo d'intoppi andamento
Guarnizione Fatto della gomma di fluoro
sopporta la temperatura elevata ed ha una vita più lunga.


Principio di funzionamento

Il ventilatore delle radici è un ventilatore di cubage e scarica una quantità fissa di aria proporzionalmente alla sua velocità di rotazione. Ogni rotazione, là è due lobi per finire tre volte che assorbono e che dischargeing l'aria. Rispetto ad un ventilatore di due lobi, è di di meno impulsi dell'aria, più piccolo variazione del carico, più ad alta resistenza, più a basso rumore e vibrazione.

Due assi del paraller hanno tre lobi ciascuno, tutti i lobi tengono il piccolo spazio a vicenda ed alloggiando dentro. Ogni rotatiomn dei lobi, una determinata aria sarà assorbito all'entrata ed alla forma transfeered l'alloggio interno la superficie al porto del diacharge del ventilatore.

Due assi saranno girate dagli ingranaggi cronometranti, nessun tutto il contatto fra i lobi, in modo da può essere girato all'alta velocità senza alcuna lubrificazione dentro. Ha il seguente chaaracteristics: semplicemente configurazione; correre uniformemente; stabilizzazione di buona prestazione. Ampiamente si è applicata in varie industrie.



Acqua di raffreddamento:



L'acqua pulita senza materiali estranei è richiesta.

La temperatura dell'acqua sarà di meno del ℃ 40.
