Produttore professionista di vari generi di ventilatori

Casa ProdottiUn ventilatore di tre radici del lobo

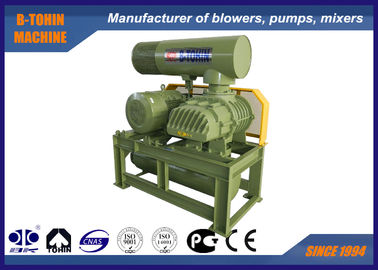

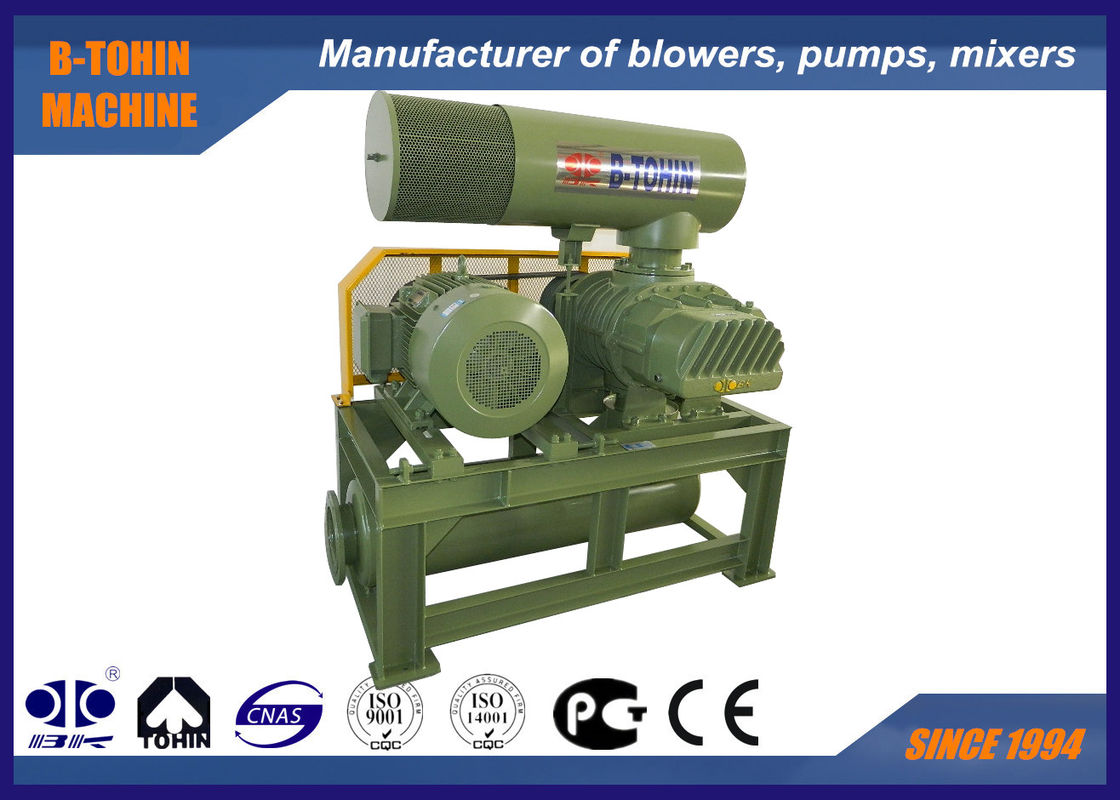

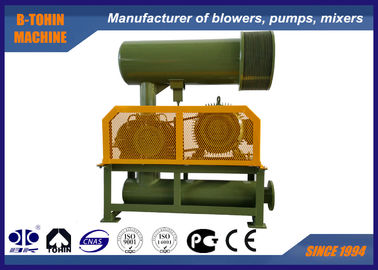

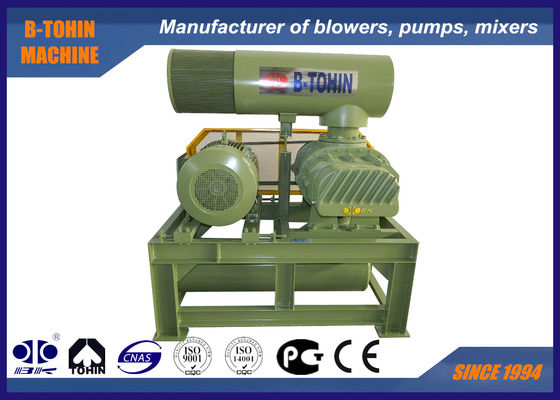

Ventilatore di scarico continuo resistente di tre radici del lobo di Kpa di pressione 80

Ventilatore di scarico continuo resistente di tre radici del lobo di Kpa di pressione 80

  • Ventilatore di scarico continuo resistente di tre radici del lobo di Kpa di pressione 80
Ventilatore di scarico continuo resistente di tre radici del lobo di Kpa di pressione 80
Dettagli:
Luogo di origine: La Cina
Marca: BK
Certificazione: ISO9001/ISO14001
Numero di modello: BK8016S
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiation
Imballaggi particolari: Caso di legno standard dell'esportazione
Tempi di consegna: 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100 insiemi al mese
Contatto
Descrizione di prodotto dettagliata
Capacità dell'aria: 15.21-47.14m3/min Pressione massima di scarico: 60KPA
Potere del motore: 18.5-75KW Foro di scarico: DN150 (6")
Applicazione:: Trasporto risucchiare e pneumatico di aerazione, fatto domanda per il trattamento delle acque, la fa Materiali principali: ghisa
Origine di tecnologia: U.S.A. marca del cuscinetto: Marca cinese, NSK, SKF per l'opzione del cliente
Evidenziare:

ventilatore della radice dell'aria di tre lobi

,

lobo del ventilatore di scarico delle radici tre

,

ventilatore di scarico di tre radici del lobo

Ventilatore delle radici del lobo del positivo tre, pressione 10-80KPA, velocità rotatoria 700-1500rpm


Il ventilatore delle radici è ampiamente usato nell'elettricità, il petrolio, l'industria siderurgica, odorante, l'alimento, fabbricazione dell'ossigeno, filante,

imballaggio di vuoto, fabbricazione di carta, acquacoltura, trattamento delle acque, trasporto pneumatico, ecc.



Specifiche:



Modello

BK8016S

Capacità dell'aria

15.21-47.14m3/min

Scarichi la pressione differenziale

10-60KPA

Velocità rotatoria

700-1500rpm

Tipo del motore

18.5KW-90KW

380/400/415/440V, 3PHASES, 50/60HZ, motore di frequenza anche disponibile

Marca del motore

Norma: Motore di Siemens Beide o di Wannan

Siemens e motore di ABB per la vostra opzione

Tipo dell'installazione

Norma: tipo orizzontale

Tipo verticale disponibile per la vostra opzione

Colore Su misura, livello di RAL6011

N.W. del ventilatore senza motore

730 chilogrammi

Dimensione d'imballaggio approssimativamente.

2.1*1.5*2.35 (length*width*height)



Modello Diametro del porto (millimetri) Velocità Flusso d'aria dell'entrata (m3/min) e potere dell'asse (chilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
RPM m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt
BK8016S 150 (6") 700 20,17 11,16 18,75 13,93 17,67 16,69 16,75 19,45 15,94 22,21 15,21 24,98
850 25,23 13,55 23,81 16,91 22,72 20,26 21,81 23,62 21,00 26,97 20,27 30,33 19,59 33,68
1000 30,29 15,95 28,87 19,89 27,78 23,84 26,86 27,79 26,05 31,73 25,32 35,68 24,65 39,63 24,02 43,57
1150 35,34 18,34 33,93 22,88 32,84 27,42 31,92 31,95 31,11 36,49 30,38 41,03 29,71 45,57 29,08 50,11
1250 38,72 19,93 37,30 24,87 36,21 29,80 35,29 34,73 34,48 39,67 33,75 44,60 33,08 49,53 32,45 54,47
1400 43,77 22,33 42,35 27,85 41,26 33,38 40,35 38,90 39,54 44,43 38,81 49,95 38,14 55,48 37,51 61,00
1500 47,14 23,92 45,72 29,84 44,64 35,76 43,72 41,68 42,91 47,60 42,18 53,52 41,51 59,44 40,88 65,36



Caratteristiche:

1. tipo elicoidale ingranaggi di sincronizzazione per il buon funzionamento

2. compatto, flessibilità negli utenti di elasticità dell'installazione più scelte.

3. Adotti la struttura integrale della ventola, in funzione più stabile.

4. adotti le guarnizioni ha fatto da gomma fluoric, che è di buona resistenza all'usura e della resistenza ad alta temperatura.

5. Piccola vibrazione e consumo di energia economico.





Strato di parametro



Norme fabbricanti



I prodotti forniti dal fornitore sono fabbricati secondo le seguenti norme:



JISB8341-1995 «metodo della prova e di ispezione del compressore di spostamento»

JB/T8941.1-1999 «termini per il ventilatore delle radici per l'applicazione generale»

JB/T8941.2-1999 «metodo del test di performance per il ventilatore delle radici per l'applicazione generale»

GB/T 13306-91 GB/T 13306-91 «targhetta»





Struttura della parte principale del ventilatore


Ventilatore di scarico continuo resistente di tre radici del lobo di Kpa di pressione 80 0



No.

Nome di parte

Qty.



No.

Nome di parte

Qty.



No.

Nome di parte

Qty.

1

Basamento

2



9

Copertura di estremità sinistra

1



17

Serbatoio dell'olio

1

2

Vite esagonale

4



10

Perno rotondo

4



18

Ingranaggio

2

3

Guarnizione di Antidust

1



11

Alloggio

1



19

Chiave

2

4

Ventola dell'azionamento

1



12

Guarnizione

4



20

Manica assiale

2

5

Cuscinetto dell'estremità dell'azionamento

2



13

Copertura dell'estremità destra

1



21

Cuscinetto dell'estremità dell'ingranaggio

2

6

Ventola guidata

2



14

Bolt

16



22

Piastrina di appoggio

2

7

Copertura antipolvere

1



15

Sfiatatoio

1



23

Cuscinetto regolabile

vari

8

Capezzolo di grasso

2



16

Bullone di attacco

8



24

Dado magnetico

1





Disegno di montaggio del pacchetto del ventilatore



Ventilatore di scarico continuo resistente di tre radici del lobo di Kpa di pressione 80 1





Rifornimento standard di portata



1. ventilatore nudo dell'asse

2. allevii la valvola

3. tipo valvola di ritenuta della melma del wafer



4. silenziatore di aspirazione (con il filtro dell'aria)

Attenuando il silenziatore è adottato per pricipalmente l'eliminazione del rumore del flusso d'aria all'entrata del ventilatore. È saldato dal cilindro esterno, dal cilindro interno, dalla flangia e da altre parti ed il materiale di assorbimento acustico è disposto fra i cilindri interni ed esterni per la resistenza leggera e bassa ed il migliore effetto di riduzione di rumore. Il silenziatore è fatto dell'acciaio A3.



5. silenziatore di scarico

6. Base del motore e del ventilatore (con la copertura della cinghia)

7. giunto flessibile ed ammortizzatore di gomma

8. puleggia del motore

9. metro di pressione

10. V-cinghia

11. bulloni e dadi ed altre parti del collegamento

12. motore elettrico



Le parti facoltative quali l'isolamento acustico, il gabinetto di controllo, la valvola di automatico-inizio ed i pezzi di ricambio sono disponibili.
