Produttore professionista di vari generi di ventilatori
 |
| Luogo di origine: | La Cina |
| Marca: | BK |
| Certificazione: | ISO9001/ISO14001 |
| Numero di modello: | YU-EG100 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | caso di legno standard dell'esportazione |
| Tempi di consegna: | 15 - 30 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
| Capacità di alimentazione: | 20 set per ogni mese |
| Capacità: | 4.29-9.81m3/min | Pressione differenziale di scarico: | 10-70KPA |
|---|---|---|---|
| Dimensione di foro: | DN100 (4") | Tipo di raffreddamento: | Acqua |
| Tipo di collegamento: | Azionato a cinghia | Cinghia e puleggia: | Biogas, gas di scarico, trasporto medio esplosivo |
| Misura anticorrosiva: | Rotori ed alloggiare superficie interna con il rivestimento di PTFE | ||
| Evidenziare: | ventilatore del gas di discarica,ventilatore del gas naturale |
||

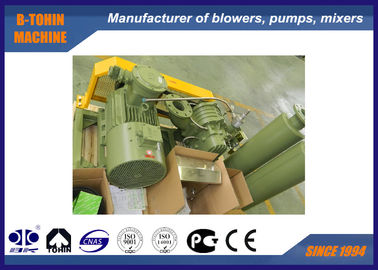

Ventilatore infiammabile delle radici del gas del ventilatore, dell'alcali e di carbone del biogas con il rivestimento di PTFE
Caratteristiche
1. La struttura compatta, l'entrata e lo sbocco la stessa costruzione, vari generi di installazione scrivono
2. Struttura integrale della ventola e dell'asse, in funzione più stabile
3. Struttura di raffreddamento ad acqua che può migliorare lo stato del lavoro di cuscinetto che evita sopra l'aumento della temperatura.
4. Rivestimento speciale di spruzzatura (PTFE) con la resistenza della corrosione buona e bastone la ventola e sulle parti che contattano il flusso.
5. Il ventilatore è progettato per l'applicazione del medium speciale di acido, dell'alcali e dell'altro gas corrosivo.
Specifiche
|
Modello |
YU-EG100 |
|
Capacità dell'aria |
4.29-9.81m3/min |
|
Pressione differenziale di scarico |
10-70KPA |
|
Velocità rotatoria |
1000-1600rpm |
|
Volume dell'acqua di raffreddamento |
10 l/min |
|
Tipo del motore |
2.2-18.5KW 380/400/415/440V, 3PHASES, 50/60HZ, tipo protetto contro le esplosioni motore |
|
Marca del motore |
Norma: Motore di Siemens Beide o di Wannan Siemens e motore di ABB per la vostra opzione |
|
Tipo dell'installazione |
Norma: tipo verticale |
|
N.W. del ventilatore senza motore |
255kg |
|
Dimensione dell'imballaggio approssimativamente. |
1.45*1.0*1.35m (length*width*height) |
Strato di parametro
| Modello |
Diametro del porto (millimetro) |
Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) sotto varia pressione |
Raffreddamento acqua |
||||||||
| Velocità RPM |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | ||||
| YU-EG 100 |
100 (4") | 1000 | 5,75 | 1,78 | 5,33 | 2,98 | 5,01 | 4,52 | 4,74 | 5,19 | 10 |
| 1150 | 6,77 | 2,04 | 6,35 | 3,43 | 6,02 | 5,20 | 5,75 | 5,97 | |||
| 1250 | 7,44 | 2,22 | 7,02 | 3,73 | 6,70 | 5,65 | 6,43 | 6,49 | |||
| 1350 | 8,12 | 2,40 | 7,70 | 4,03 | 7,37 | 6,11 | 7,10 | 7,01 | |||
| 1500 | 9,13 | 2,66 | 8,71 | 4,47 | 8,39 | 6,78 | 8,12 | 7,79 | |||
| 1600 | 9,81 | 2,84 | 9,39 | 4,77 | 9,06 | 7,24 | 8,79 | 8,31 | |||
| Modello |
Diametro del porto (millimetro) |
Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) sotto varia pressione |
Raffreddamento acqua |
||||||||
| Velocità RPM |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | ||||
| YU-EG 100 |
100 (4") | 1000 | 4,50 | 6,39 | 4,29 | 7,58 | 10 | ||||
| 1150 | 5,52 | 7,34 | 5,31 | 8,72 | 5,10 | 9,83 | |||||
| 1250 | 6,19 | 7,98 | 5,98 | 9,47 | 5,78 | 10,69 | |||||
| 1350 | 6,87 | 8,62 | 6,66 | 10,23 | 6,45 | 11,55 | |||||
| 1500 | 7,88 | 9,58 | 7,67 | 11,37 | 7,47 | 12,83 | |||||
| 1600 | 8,56 | 10,22 | 8,35 | 12,13 | 8,14 | 13,68 | |||||
Struttura della parte principale del ventilatore
Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. ventilatore dell'asse
2. la pressione di vuoto allevia la valvola
3. valvola di ritenuta
4. silenziatore di aspirazione (con il filtro)
5. silenziatore di scarico
6. base pubblica (con la copertura della cinghia)
7. cuscinetto di gomma di scossa e del giunto flessibile
8. puleggia
9. manometro
10. cinghia
11. bulloni e dadi ed altre parti del collegamento
12. motore
