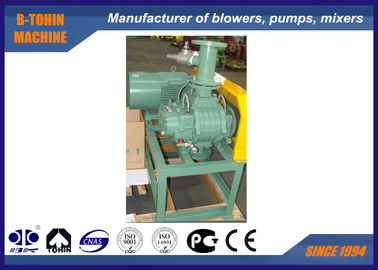

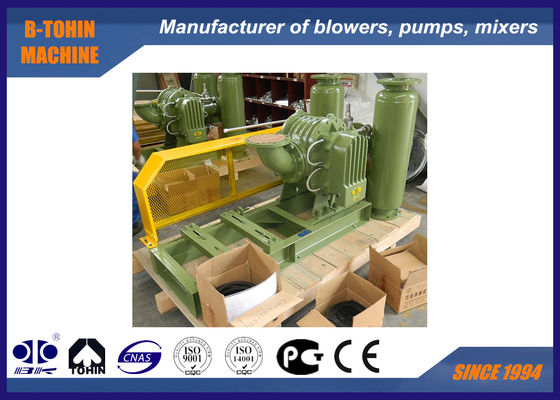

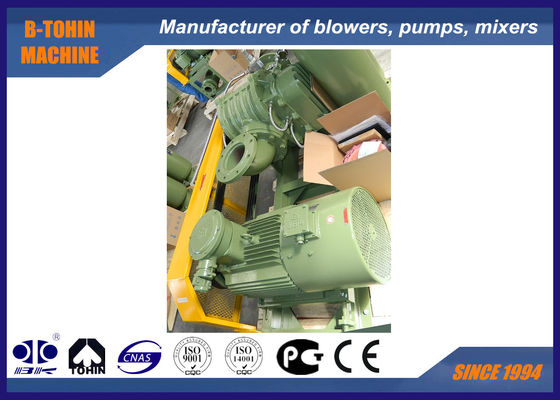

Le radici corrosive del biogas, dell'alcali e del gas acido di uso scrivono il ventilatore a macchina 10-70KPA
Basic Properties
Trading Properties
| Capacità: | 4,29-9,81 m3/min | Pressione differenziale di scarico: | 10-70kpa |
|---|---|---|---|
| Dimensione del foro: | DN100 ((4 ̇) | Tipo di raffreddamento: | Acqua |
| Tipo di connessione: | Azionato a cinghia | Cinghia e puleggia: | Biogas, gas di scarico, trasporto di materiale esplosivo |
| Velocità: | 1000-1600 giri/min | Potenza dell'albero: | 1,78-13,68KW |
| Potenza del motore: | 4-7,5/11-15KW | Bulloni di fondazione: | 4-M12*220 |
| peso: | 255 kg | ||
| Evidenziare | ventilatore del gas di discarica,ventilatore del gas naturale |
||
Uso corrosivo Soffiante per biogas, soffiante Roots per gas alcalini e acidi
Caratteristiche
1. Struttura compatta, ingresso e uscita stessa costruzione, vari tipi di installazione
2. Struttura integrale di girante e albero, più stabile in funzione
3. Struttura di raffreddamento ad acqua che può migliorare le condizioni di lavoro del cuscinetto evitando un aumento eccessivo della temperatura.
4. Verniciatura speciale a spruzzo (PTFE) con buona resistenza alla corrosione e adesione alla girante e alle parti a contatto con il flusso.
5. Il soffiante è progettato per l'applicazione di mezzi speciali di gas acidi, alcalini e altri gas corrosivi.
Specifiche
|
Diametro porta |
YU-EG100 |
|
Capacità aria |
4.29-9.81m3/min |
|
Pressione differenziale di scarico |
10-70KPA |
|
Velocità di rotazione |
1000-1600rpm |
|
Volume acqua di raffreddamento |
10 l/min |
|
Tipo motore |
4-7.5/11-15KW 380/400/415/440V, 3 FASI, 50/60HZ, motore antideflagrante |
|
Tipo di installazione |
Standard: tipo verticale |
|
Peso netto del soffiante senza motore |
255kg |
|
Dimensioni imballaggio circa. |
1.45*1.0*1.35m (lunghezza*larghezza*altezza) |
Scheda parametri
| Diametro porta |
Diametro porta (mm) |
Acqua di raffreddamento |
(l/min) Velocità |
||||||||
| 0.5kgf/cm2 0.6kgf/cm2 |
0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 1000mmH2O | |||||||
| 2000mmH2O | 3000mmH2O | 4000mmH2O | 0.01Mpa | ||||||||
| 0.02Mpa | 0.03Mpa | 0.04Mpa | m3/min | ||||||||
| YU-EG | 100 | YU-EG | 100 | YU-EG | 100 | YU-EG | 100 | ||||
| 100(4") 100(4") |
4.50 | 6.39 | 5.97 | 5.33 | 2.98 | 5.01 | 4.52 | 4.74 | 5.19 | 10 | 5.52 |
| 7.34 | 2.04 | 6.35 | 3.43 | 6.02 | 5.20 | 5.75 | 5.97 | 1250 | |||
| 7.98 | 2.22 | 7.02 | 3.73 | 6.70 | 5.65 | 6.43 | 6.49 | 1350 | |||
| 8.62 | 7.79 | 7.70 | 4.03 | 7.37 | 6.11 | 7.10 | 7.01 | 1500 | |||
| 9.58 | 2.66 | 8.71 | 4.47 | 8.39 | 6.78 | 8.12 | 7.79 | 1600 | |||
| 10.22 | 2.84 | 9.39 | 4.77 | 9.06 | 7.24 | 8.79 | 8.31 | Modello | |||
| Diametro porta |
(mm) Capacità di aspirazione (m3/min)e potenza albero (kW) a varie pressioni |
Acqua di raffreddamento |
(l/min) Velocità |
||||||||
| 0.5kgf/cm2 0.6kgf/cm2 |
0.7kgf/cm2 | 0.8kgf/cm2 | 5000mmH2O | 6000mmH2O | |||||||
| 7000mmH2O | 8000mmH2O | 0.05Mpa | 0.06Mpa | ||||||||
| 0.07Mpa | 0.08Mpa | m3/min | KW | ||||||||
| YU-EG | 100 | YU-EG | 100 | YU-EG | 100 | YU-EG | 100 | ||||
| 100(4") 1000 |
4.50 | 6.39 | 4.29 | 7.58 | 10 | 1150 | 5.52 | ||||
| 7.34 | 5.31 | 8.72 | 5.10 | 9.83 | 1250 | 6.19 | |||||
| 7.98 | 5.98 | 9.47 | 5.78 | 10.69 | 1350 | 6.87 | |||||
| 8.62 | 6.66 | 10.23 | 6.45 | 11.55 | 1500 | 7.88 | |||||
| 9.58 | 7.67 | 11.37 | 7.47 | 12.83 | 1600 | 8.56 | |||||
| 10.22 | 8.35 | 12.13 | 8.14 | 13.68 | Struttura del corpo principale del soffiante | Disegno di assemblaggio del pacchetto soffiante | |||||
Ambito di fornitura standard

1. soffiante ad albero

2. valvola di scarico vuoto
3. valvola di ritegno
4. silenziatore di aspirazione (con filtro)
5. silenziatore di scarico
6. base comune (con coperchio cinghia)
7. giunto flessibile in gomma e tampone antivibrazione
8. puleggia
9. manometro
10. cinghia
11. bulloni e dadi e altre parti di connessione
12. motore
