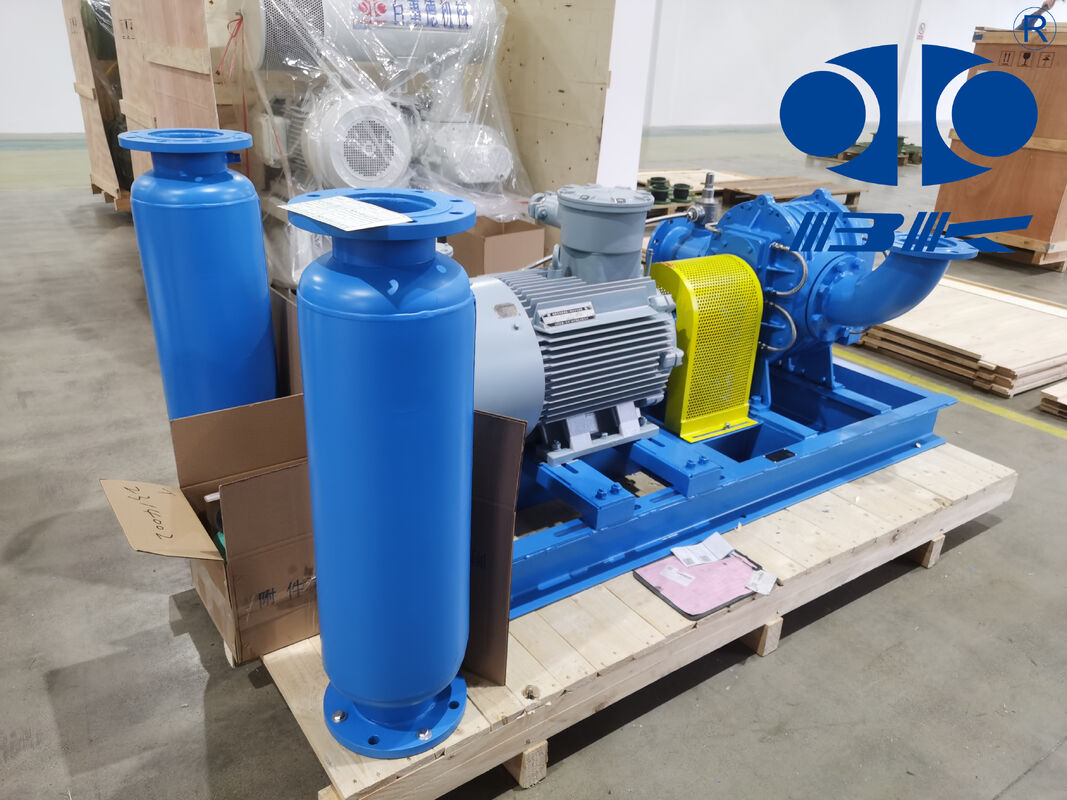

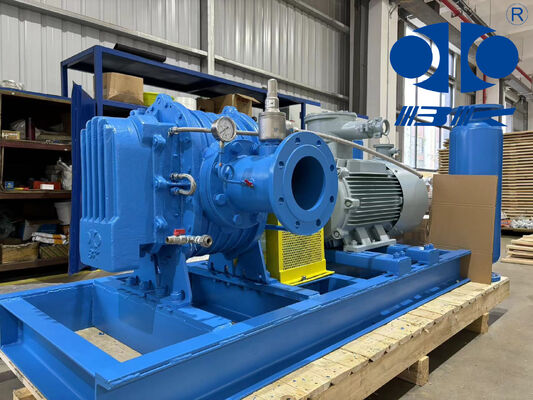

YU-EG soppiattore di radici pesante per trasporto pneumatico e aerazione industriale

Dettagli:

Luogo di origine:	Cina
Marca:	BK
Certificazione:	ISO9001/ISO14001
Numero di modello:	YU-EG40

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 insieme
Prezzo:	Negoziabile
Imballaggi particolari:	Custodia in legno standard per esportazione
Tempi di consegna:	Da 15 a 30 giorni lavorativi, a seconda della quantità dell'ordine e delle specifiche
Capacità di alimentazione:	20 set al mese

Contatto

Descrizione di prodotto dettagliata

Capacità:	0,42-1,65 m³/min	Pressione differenziale di scarico:	10-70kpa
Dimensione del foro:	DN40(1,5")	Tipo di raffreddamento:	Acqua
Tipo di connessione:	Azionato a cinghia	Cinghia e puleggia:	Biogas, gas di scarico, trasporto di materiale esplosivo
Potenza dell'albero:	0,82-2,42KW	Velocità:	1500-2150 giri/min
Acqua di raffreddamento:	3 l/min	Applicazioni:	Biogas e gas di scarico
Materiale:	Anticorrosivo
Evidenziare:	soffiatore per impieghi gravosi , convogliamento pneumatico con soffiatore roots , soffiatore per aerazione industriale biogas

YU-EG soppiattore di radici pesante per trasporto pneumatico e aerazione industriale

Riguardo a YU-EG

Da quando è stata fondata, B-Tohin ha importato tecnologie e attrezzature avanzate e ha sviluppato costantemente nuovi prodotti.Il soffiatore di tipo YU-EG è un nuovo tipo di prodotto il cui involucro e i suoi rotori sono rivestiti di materiali anti-corrosivi speciali.È applicabile alla fornitura di gas speciali, in particolare per il trasporto di biogas.

Caratteristiche principali

Il ventilatore può essere utilizzato per il trasporto di acidi, alcali, corrosivi e altri gas speciali.
Riscaldamento ad acqua adottato per una durata di servizio più lunga del cuscinetto.
La parte interna del soffiatore e la superficie delle ruote vengono spruzzate con materiali speciali di buona lubrificazione e antiaderenza.

Principali vantaggi

Struttura compatta, ingresso e uscita della stessa costruzione, modalità di montaggio multiple.
Struttura integrata della girante e dell'albero, che può evitare la deformazione di un tipo separato.
Struttura di raffreddamento ad acqua che può migliorare le condizioni di lavoro del cuscinetto e prolungare la durata di utilizzo.
Spruzzo di materiale speciale (PTFE) con resistenza alla corrosione del pozzo e attacco alla girante e alle parti in contatto con il fluido.
Il soffiatore può trasportare il gas speciale di acido, alcalino, corrosivo, ecc.

Specificità

Modello	YU-EG40
Capacità aerea	0.42-1.65m³/min
Pressione differenziale di scarico	10-70KPA
Velocità di rotazione	1500-2150 giri al minuto
Volume dell'acqua di raffreddamento	3 l/min
Tipo di motore	1.5-4KW 380/400/415/440V, 3PHASES, 50/60HZ, motore a prova di esplosione
Tipo di impianto	Standard: tipo verticale
N.W. del soffiatore senza motore	75 kg

Scheda di parametri

Port Dia

Velocità

(rmp)

Pressione

(kgf/cm2)

Flusso d'aria d'ingresso (m3/min)

Potenza dell'albero

Acqua di raffreddamento

(L/min)

YU-EG40

40 (((1,5")

1500-2150

0.1-0.7

0.42-1.65

0.82-2.42

Elenco dei materiali

YU-EG soppiattore di radici pesante per trasporto pneumatico e aerazione industriale

- No, no, no, no.	Nome	Quantità	Materiale	- No, no, no, no.	Nome	Quantità	Materiale
1	Fabbricazione a partire da:	1	HT200	17	Pin di localizzazione	4
2	Piastra terminale azionata	1	HT200	18	Placca terminale dell'ingranaggio	1	HT200
3	Sistema di raffreddamento			19	Lanciatore di grassi	2	45#
4	Sottile	4	Acciaio	20	Noce rotonda	2	45#
5	Sigillazione aerea	8	PTFE	21	Sigillo di olio	2	FPM
6	Sigillo di olio	4	FPM	22	O-ring	2	FPM
7	Motore a motore	1	QT500	23	Ingranaggi a busta interna	2	20CrMnTi
8	O-ring	8	FPM	24	Noce di pinza	2	45#
9	Sigillo di olio	1	FPM	25	Colletto destro	2	45#
10	Portamento	2	GCr15	26	Copertura di olio	1	HT200
11	Chiave	1	45#	27	Indicatore del livello di olio	1	Resine
12	Copertura della rotaia azionata	1	45#	28	Primavera della farfalla	2	65Mn
13	Anello di salto	2	65Mn	29	Ferma la lavatrice	2	Q235
14	Motore a motore	1	QT500	30	Collegamento magnetico	1
15	Copertura della rotaia azionata	1	45#	31	Portamento	2	GCr15
16	O-ring	2	FPM	32	Scaffale dell'albero	4	45#

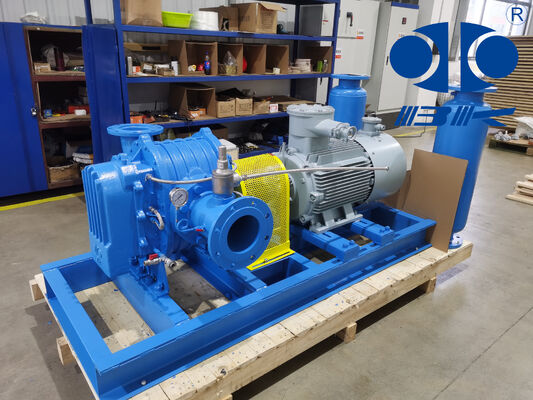

Disegno di montaggio del pacchetto del soffiatore

Fogli di dimensioni di contorno Unità: mm Tipo Potenza del motore(kw) A B C D E F G. H Io... J. K. L M N P R Fonti di avvolgimento Peso (kg) YU-EG40 1.5·4 760 260 100 560 264 175 183 1080 18 164 100 300 95 700 18 62 4-M12×600 75

Fornitura standard di campo di applicazione

1. soffiatore ad albero

2. valvola di sollevamento della pressione sotto vuoto

3. valvola di controllo

4. silenziatore di ingresso (con filtro): acciaio inossidabile

5. silenziatore di scarica: acciaio inossidabile

6. base pubblica (con cintura)

7. giunzione flessibile in acciaio inossidabile

8. puleggia

9. manometro

10. cintura

11. bulloni, dadi e altre parti di collegamento
