Luogo di origine: | La Cina |
Marca: | BK |
Certificazione: | ISO9001/ISO14001 |
Numero di modello: | YU-EG65 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | caso di legno standard dell'esportazione |
Tempi di consegna: | 15 - 30 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
Capacità di alimentazione: | 20 set per ogni mese |
Capacità: | 1.77-5.77m3/min | Pressione differenziale di scarico: | 10-80kpa |
---|---|---|---|
Dimensione di foro: | DN65 (2,5") | Tipo di raffreddamento: | Acqua |
Tipo di collegamento: | Azionato a cinghia | Cinghia e puleggia: | Biogas, gas di scarico, trasporto medio esplosivo |
Evidenziare: | ventilatore del gas naturale,Ventilatore rotatorio del lobo delle radici |

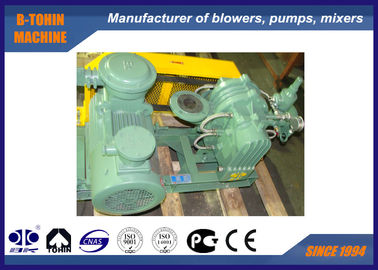

Le radici scrivono il ventilatore a macchina del biogas, anticorrosivo, ventilatore protetto contro le esplosioni e speciale del gas
Circa YU-EG
Un ventilatore del nuovo tipo ha progettato dalla dal nostri società, ventola e superficie interna con il rivestimento del teflon, capace di trattamento dei gas particolari con i materiali infiammabili o esplosivi degli acidi, degli alcali, del corrosivo.
Specifiche
Modello |
YU-EG65 |
Capacità dell'aria |
1.77-5.77m3/min |
Pressione differenziale di scarico |
10-80KPA |
Velocità rotatoria |
850-1600rpm |
Volume dell'acqua di raffreddamento |
6 l/min |
Tipo del motore |
2.2-15KW 380/400/415/440V, 3PHASES, 50/60HZ, tipo protetto contro le esplosioni motore |
Marca del motore |
Norma: Motore di Siemens Beide o di Wannan Siemens e motore di ABB per la vostra opzione |
Tipo dell'installazione |
Norma: tipo verticale |
N.W. del ventilatore senza motore |
220kg |
Dimensione dell'imballaggio approssimativamente. |
1.3*0.9*1.2m (length*width*height) |
Caratteristiche |
1. Adatto a gas infiammabile e corrosivo a causa della sua prestazione di antisepsi e protetta contro le esplosioni 2. Fornito di moltiplichi la guarnizione e senza perdita 3. Spruzzato con il materiale speciale di antisepsi sul cilindro e sulla copertura. |
Strato di parametro
Modello |
Diametro del porto (millimetro) |
Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) sotto varia pressione |
Raffreddamento acqua |
||||||||
Velocità RPM |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | ||||
YU-EG 5003 |
65 (2,5") | 850 | 2,75 | 0,97 | 2,47 | 1,61 | 2,25 | 2,45 | 2,07 | 2,77 | 6 |
1000 | 3,35 | 1,15 | 3,07 | 1,89 | 2,86 | 2,89 | 2,68 | 3,26 | |||
1150 | 3,96 | 1,32 | 3,67 | 2,18 | 3,46 | 3,32 | 3,28 | 3,75 | |||
1250 | 4,36 | 1,43 | 4,08 | 2,36 | 3,86 | 3,61 | 3,68 | 4,08 | |||
1350 | 4,76 | 1,55 | 4,48 | 2,55 | 4,27 | 3,89 | 4,08 | 4,40 | |||
1500 | 5,36 | 1,72 | 5,08 | 2,84 | 4,87 | 4,33 | 4,69 | 4,89 | |||
1600 | 5,77 | 1,83 | 5,48 | 3,03 | 5,27 | 4,62 | 5,09 | 5,22 |
Modello |
Diametro del porto (millimetro) |
Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) sotto varia pressione |
Raffreddamento acqua |
||||||||
Velocità RPM |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | ||||
YU-EG 5003 |
65 (2,5") | 850 | 1,92 | 3,38 | 1,77 | 3,98 | 6 | ||||
1000 | 2,52 | 3,97 | 2,38 | 4,68 | |||||||
1150 | 3,12 | 4,57 | 2,98 | 5,38 | 2,85 | 6,39 | |||||
1250 | 3,52 | 4,96 | 3,38 | 5,85 | 3,25 | 6,95 | |||||
1350 | 3,93 | 5,36 | 3,79 | 6,32 | 3,65 | 7,51 | 3,53 | 8,47 | |||
1500 | 4,53 | 5,96 | 4,39 | 7,02 | 4,26 | 8,34 | 4,14 | 9,41 | |||
1600 | 4,93 | 6,36 | 4,79 | 7,49 | 4,66 | 8,90 | 4,54 | 10,03 |
Struttura della parte principale del ventilatore
Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. ventilatore dell'asse
2. la pressione di vuoto allevia la valvola
3. valvola di ritenuta
4. silenziatore di aspirazione (con il filtro)
5. silenziatore di scarico
6. base pubblica (con la copertura della cinghia)
7. cuscinetto di gomma di scossa e del giunto flessibile
8. puleggia
9. manometro
10. cinghia
11. bulloni e dadi ed altre parti del collegamento
12. motore
FAQ
1. Che cosa è le informazioni dovrebbe io fornire quando indagine?
A: Capacità dell'aria
B: Pressione
C: Applicazione
D: Usi l'ambiente (temperatura, pressione atmosferica)
E: Fanno voi hanno bisogno del motore?
O altri speciali che ci date saranno apprezzati.
2. Che cosa è la vostra garanzia?
La nostra garanzia è di 12 mesi dopo ha ricevuto il ventilatore delle radici. Durante il periodo di garanzia, sostituisca le parti nocive per gratis. Fuori periodo di garanzia, fornire ai servizi tecnici tempestivi e di alta qualità ed ai pezzi di ricambio di concessioni di prezzi per accertarsi dell'operazione sicura e di alta qualità continua dell'attrezzatura.
3. Quanto tempo è il tempo di impiego delle radici ventilatore?
Nell'ambiente normale di uso
Un tempo di impiego del ventilatore è di più di 10 anni.
B il tempo di impiego della ventola è più di 60, 000 ore.
C il tempo di impiego di cuscinetto è più di 50, 000 ore.
D il tempo di impiego dell'ingranaggio è più di 60, 000 ore.
4. Che cosa è i vostri termini dell'imballaggio?
A: Generalmente, imballiamo le nostre merci in cassa libera del compensato di fumigazione. Se avete registrato legalmente il brevetto, possiamo imballare le merci in vostre scatole bollate dopo avere ottenuto le vostre lettere di autorizzazione.
5. Come la vostra fabbrica controlla la qualità del prodotto?
Abbiamo servizio d'ispezione di qualità. Prima della spedizione del prodotto, controlliamo ogni prodotto. Se c'è problema di qualità, produrremo il nuovo.
6. Che cosa sono le vostre dilazioni di pagamento?
1. TT 30% COME IL PAGAMENTO ANTICIPATO E TT 70% DOPO ISPEZIONE PRIMA DELLA SPEDIZIONE.
2,100% L/C IRREVOCABILE A STGHT.
