Luogo di origine: | La Cina |
Marca: | BK |
Certificazione: | ISO9001/ISO14001/CE |
Numero di modello: | BKD-6000 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negoziabile |
Imballaggi particolari: | caso di legno standard dell'esportazione |
Tempi di consegna: | 15 - 30 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
Capacità di alimentazione: | 50 serie al mese |
Type: | Roots air blower, three lobes, two stage | Air capacity: | 55.17-105.90 m³/min |
---|---|---|---|
Discharge pressure: | 100-150KPA | Motor power: | 132-280kW |
Discharge bore: | DN250(10”) | Connection type: | Belt and pulley |
Application:: | Aeration, backwashing, pneumatic conveying, applied for water treatment, pipe clearing, power plant, etc. | Cooling type: | water and middle cooler |
Evidenziare: | blowe azionato a cinghia,ventilatore di trattamento delle acque |

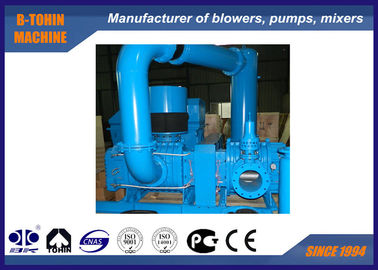

150KPA pianta l'aeratore, due fasi, DN250, ventilatore del lobo delle radici di alta pressione
Caratteristiche
1. il ventilatore positivo di spostamento, nessuna compressione, trasporto dell'aria è liscio, là è piccoli cambiamenti di portata
con i cambiamenti di pressione.
2. Gli ingranaggi di superficie duro dentati sincroni di alta precisione assicurano la lunga vita.
3. Scarichi l'aria molto più pulita senza olio
4. Cuscinetti della Svezia SKF
5. Cinghie della Germania MARTEXWELL
Specifiche
Modello | BKD-6000 |
Capacità dell'aria | 51-102.95m3/min |
Pressione differenziale di scarico | 100-150KPA |
Velocità rotatoria | 850-1400rpm |
Volume dell'acqua di raffreddamento | 90 l/min |
Tipo del motore | 132-280KW |
Marca del motore | Norma: Motore di Siemens Beide o di Wannan |
Tipo dell'installazione | Norma: tipo verticale |
N.W. del ventilatore senza motore | 3000kg |
Dimensione dell'imballaggio approssimativamente. | 3.1*3.1*3.2m (length*width*height) |
Caratteristiche | 1. Il raffreddamento ad acqua per i cuscinetti ad entrambe le piastre laterali abbassa la temperatura dell'operazione del cuscinetto. |
Strato di parametro
Arte no. | Velocità (RPM) | Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) | ||||||||
1.0kgf/cm2 | 1.2kgf/cm2 | 1.4kgf/cm2 | 1.5kgf/cm2 | |||||||
10000mH2O | 12000mH2O | 14000mH2O | 15000mH2O | |||||||
0.098Mpa | 0.118Mpa | 0.137Mpa | 0.147Mpa | |||||||
fase del Ⅰ | fase del Ⅱ | m3/min | chilowatt | m3/min | chilowatt | m3/min | chilowatt | m3/min | chilowatt | |
BKD-6000 Diametro dello sbocco: 250 (10") Composto BKW9030 + BKW9020 | 850 | 850 | 55,17 | 124,29 | 53,00 | 141,82 | 51,95 | 150,59 | 51,00 | 152,99 |
1000 | 1000 | 68,20 | 146,22 | 66,03 | 166,85 | 64,98 | 177,17 | 64,03 | 179,99 | |
1150 | 1150 | 81,23 | 168,15 | 79,06 | 191,88 | 78,02 | 203,74 | 77,06 | 206,98 | |
1250 | 1250 | 89,92 | 182,77 | 87,75 | 208,56 | 86,70 | 221,46 | 85,75 | 224,98 | |
1400 | 1400 | 102,95 | 204,71 | 100,78 | 233,59 | 99,74 | 248,03 | 98,78 | 251,98 |
Flusso d'aria e sistema di raffreddamento
Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. il ventilatore della prima fase
2. il ventilatore della seconda tappa
3. la pressione allevia la valvola
4. valvola di ritenuta
5. silenziatore di aspirazione (con il filtro dell'aria)
6. silenziatore di scarico
7. base pubblica (con la copertura della cinghia)
8. cuscinetto di gomma di scossa e del giunto flessibile
9. puleggia
10. manometro
11. cinghia
12. bulloni e dadi ed altre parti del collegamento
13. motore
14. dispositivo di raffreddamento medio
