Luogo di origine: | La Cina |
Marca: | BK |
Certificazione: | ISO9001/ISO14001/CE |
Numero di modello: | BKD-1000 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | caso di legno standard dell'esportazione |
Tempi di consegna: | 15 - 30 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
Capacità di alimentazione: | 50 serie al mese |
Tipo: | Pianta l'aeratore, tre lobi, a due fasi | Capacità dell'aria: | 3.16-8.35m3/min |
---|---|---|---|
Pressione di scarico: | 100-150KPA | Potere del motore: | 15-30KW |
Foro di scarico: | DN65 (2,5") | Tipo di collegamento: | Cinghia e puleggia |
Applicazione:: | Trasporto risucchiare e pneumatico di aerazione, fatto domanda per il trattamento delle acque, lo sc | Tipo di raffreddamento: | acqua e dispositivo di raffreddamento medio |
Evidenziare: | ventilatore di stile delle radici,blowe azionato a cinghia |

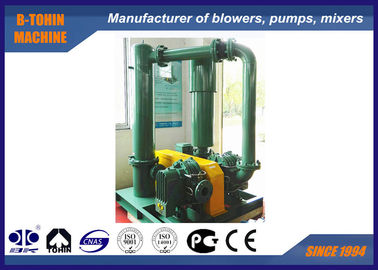

100KPA - 150KPA pianta l'aeratore BKD-1000, a due fasi, ventilatore delle radici di alta pressione
Circa BKD
La serie di BKD è un ventilatore a due stadi delle radici. È composta di due ventilatori di BKW per il raggiungimento ad alta pressione. La buona prestazione è promessa da un sistema di raffreddamento medio fra il primo e la seconda tappa, che assicura la temperatura standard del flusso d'aria nel ventilatore della seconda tappa.
Specifiche
Modello |
BKD-1000 |
Capacità dell'aria |
3.16-8.35m3/min |
Pressione differenziale di scarico |
100-150KPA |
Velocità rotatoria |
850-1600rpm |
Volume dell'acqua di raffreddamento |
32 l/min |
Tipo del motore |
15-30KW |
Marca del motore |
Norma: Motore di Siemens Beide o di Wannan |
Tipo dell'installazione |
Norma: tipo verticale |
N.W. del ventilatore senza motore |
500kg |
Dimensione dell'imballaggio approssimativamente. |
1.4*1.2*1.9m (length*width*height) |
Caratteristiche |
1. Il raffreddamento ad acqua per i cuscinetti ad entrambe le piastre laterali abbassa la temperatura dell'operazione del cuscinetto. |
Strato di parametro
Arte no. | Velocità (RPM) |
Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) | Raffreddamento acqua |
||||||||
1.0kgf/cm2 | 1.2kgf/cm2 | 1.4kgf/cm2 | 1.5kgf/cm2 | ||||||||
10000mH2O | 12000mH2O | 14000mH2O | 15000mH2O | ||||||||
0.098Mpa | 0.118Mpa | 0.137Mpa | 0.147Mpa | ||||||||
fase del Ⅰ | fase del Ⅱ | m.3/min | chilowatt | m.3/min | chilowatt | m.3/min | chilowatt | m.3/min | chilowatt | L/min | |
BKD-1000 Diametro dello sbocco: 65 (2,5") Composto BKW5006 + BKW5003 |
850 | 1050 | 3,52 | 10,18 | 3,35 | 11,53 | 3,21 | 12,74 | 3,16 | 13,54 | 32 |
1000 | 1200 | 4,49 | 11,80 | 4,32 | 13,37 | 4,17 | 14,76 | 4,13 | 15,68 | ||
1150 | 1350 | 5,45 | 13,42 | 5,28 | 15,20 | 5,14 | 16,78 | 5,09 | 17,83 | ||
1250 | 1450 | 6,10 | 14,50 | 5,93 | 16,42 | 5,78 | 18,13 | 5,74 | 19,26 | ||
1350 | 1550 | 6,74 | 15,58 | 6,57 | 17,64 | 6,42 | 19,47 | 6,38 | 20,69 | ||
1500 | 1700 | 7,71 | 17,20 | 7,54 | 19,48 | 7,39 | 21,50 | 7,34 | 22,83 | ||
1600 | 1800 | 8,35 | 18,28 | 8,18 | 20,70 | 8,03 | 22,84 | 7,99 | 24,26 |
Flusso d'aria e sistema di raffreddamento
Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. parte principale 1 del ventilatore
2. parte principale 2 del ventilatore
3. la pressione allevia la valvola
4. valvola di ritenuta
5. silenziatore di aspirazione (con il filtro dell'aria)
6. silenziatore di scarico
7. pubblico basso (con la copertura della cinghia)
8. cuscinetto di gomma di scossa e del giunto flessibile
9. puleggia
10. manometro
11. cinghia
12. bulloni e dadi ed altre parti del collegamento
. motore 13
. dispositivo di raffreddamento medio 14
