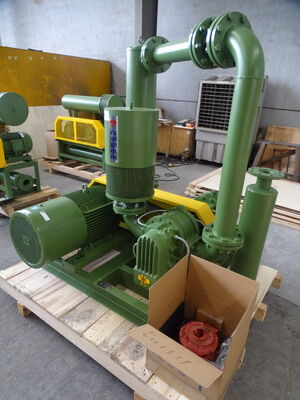

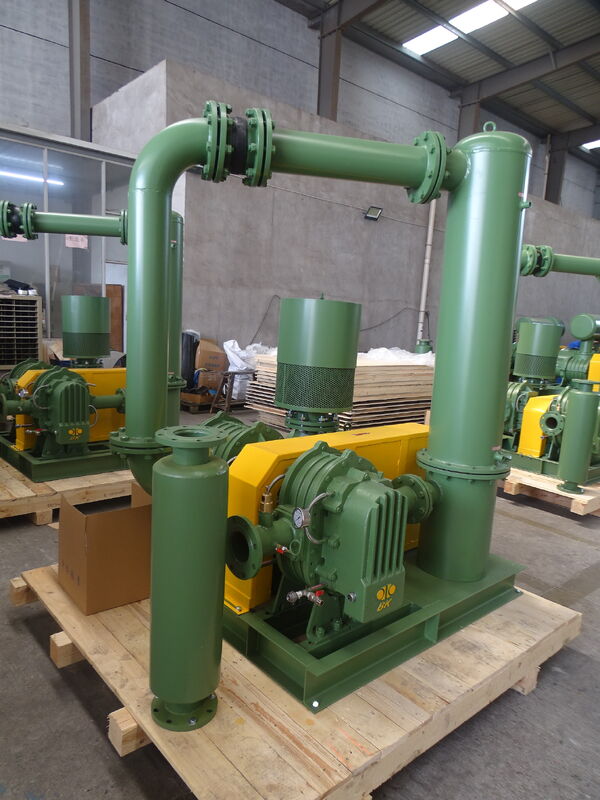

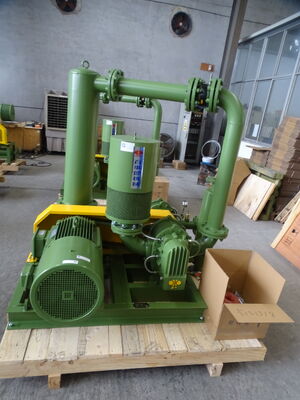

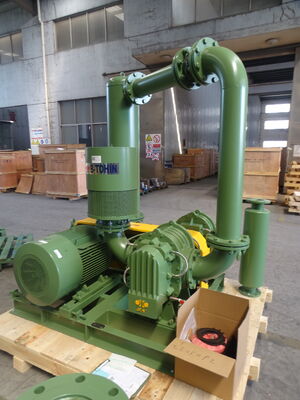

BKD alta pressione,1.0-1,5 kgf/cm2 Pressure, raffreddamento ad acqua, due fasi, ventilatore a radici a tre lobi

BKD alta pressione,1.0-1,5 kgf/cm2 Pressure, raffreddamento ad acqua, due fasi, ventilatore a radici a tre lobi

BKD alta pressione,1.0-1,5 kgf/cm2 Pressure, raffreddamento ad acqua, due fasi, ventilatore a radici a tre lobi
BKD High Pressure ,1.0-1.5 kgf/cm² Pressure, Water Cooling , Two Stages, Three Lobe Roots Air Blower
BKD alta pressione,1.0-1,5 kgf/cm2 Pressure, raffreddamento ad acqua, due fasi, ventilatore a radici a tre lobi
Dettagli:
Luogo di origine: Cina
Marca: BK
Certificazione: ISO9001 / ISO14001/CE
Numero di modello: BKD-1000
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: USD 25000-32000 per set
Imballaggi particolari: Cassa di legno esportata
Tempi di consegna: 30 giorni lavorativi
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 20 set al mese
Contatto
Descrizione di prodotto dettagliata
Nome: Tre lobi Root Blower Materiale: Ghisa
Velocità: 850-1600/1050-1800 giri/min diametro del porto: 65 (((2,5")
Pressione: 1,0-1,5 kgf/cm² Tipo di raffreddamento: Acqua
Voltaggio: 380V/400V/415V/440V/Personalizzato Frequenza: 50Hz/60Hz
Tipo di impianto:: Orizzontale o verticale Ventilatore adatto: BKW5006+BKW5003
Acqua di raffreddamento: 32L/min Flusso d'aria in ingresso: 30,32 - 8,77 m3/min
Evidenziare:

Soffiatrice Roots a due stadi e tre lobi

,

Soffiatrice Roots ad acqua

,

Soffiatrice Roots 1.0-1.5 kgf/cm²

1 Tipo BKD  Soffiante a radici



Il soffiatore bistadio BKD è composto da due soffianti BKW in serie, che possono superare il limite di pressione di un singolo soffiatore. Il gas ad alta temperatura scaricato dal soffiatore primario viene raffreddato da un intermedio prima di entrare nel soffiatore secondario in modo che la sua temperatura non superi il valore specificato, garantendo così il buon funzionamento del soffiatore secondario.



La serie BKD è un soffiatore a radici bistadio, che ha due soffianti BKW in serie, e supera la pressione massima rispetto a uno singolo, inoltre c'è un sistema di raffreddamento intermedio tra il primo e il secondo stadio, garantisce la temperatura standard del flusso d'aria al secondo soffiatore.



2 Specifiche del prodotto



Tipo Soffiante adatto

Diametro porta

(MM)

Pressione

(kgf/cm²)

 Velocità (giri/min) Flusso d'aria in ingresso (m³/min)

Potenza albero

(kw)

 Acqua di raffreddamento (L/min)
Ⅰ Ⅱ
BKD-1000 BKW5006+BKW5003 65(2.5") 1.0-1.5 850-1600 1050-1800 3.32-8.77 10.18-24.26 32
BKD-2000 BKW6008+BKW6005 80(3") 1.0-1.5 850-1500 850-1500 6.05-14.74 16.43-38.89 40
BKD-3000 BKW7011+BKW7006 100(4") 1.0-1.5 850-1500 1000-1650 13.93-29.31 30.21-69.27 50
BKD-4000 BKW8016+BKW7011 150(6") 1.0-1.5 850-1400 850-1400 20.82-41.57 49.28-103.6 70
BKD-5000 BKW8024+BKW8016 200(8") 1.0-1.5 850-1400 850-1400 31.97-62.99 77.31-155.6 90
BKD-6000 BKW9030+BKW9020 250(10") 1.0-1.5 850-1400 850-1400 55.17-105.9 124.3-252 120
BKD-7000 BKW10034+BKW10027 300(12") 1.0-1.5 850-1400 850-1400 80.6-150.88 175.2-383.1 160



3 Flusso d'aria in ingresso (m3/min) e potenza all'albero (KW) a diverse condizioni



　Tipo Diametro porta Velocità Flusso d'aria in ingresso (m3/min) e potenza all'albero (KW) a diverse condizioni Acqua di raffreddamento
1.0kgf/cm2 1.2kgf/cm2 1.4kgf/cm2 1.5kgf/cm2
10000mmH2O 12000mmH2O 14000mmH2O 15000mmH2O
giri/min 0.098Mpa 0.118Mpa 0.137Mpa 0.147Mpa
Ⅰ Ⅱ m3/min KW m3/min KW m3/min KW m3/min KW L/min

BKD-1000

(BKW5006+

BKW5003)

 65(2.5") 850 1050 3.52 10.18 3.35 11.53 3.21 12.74 3.16 13.54 32
1000 1200 4.49 11.80 4.32 13.37 4.17 14.76 4.13 15.68
1150 1350 5.45 13.42 5.28 15.20 5.14 16.78 5.09 17.83
1250 1450 6.10 14.50 5.93 16.42 5.78 18.13 5.74 19.26
1350 1550 6.74 15.58 6.57 17.64 6.42 19.47 6.38 20.69
1500 1700 7.71 17.20 7.54 19.48 7.39 21.50 7.34 22.83
1600 1800 8.35 18.28 8.18 20.70 8.03 22.84 7.99

24.26

BKD alta pressione,1.0-1,5 kgf/cm2 Pressure, raffreddamento ad acqua, due fasi, ventilatore a radici a tre lobi





3 Dimensioni di ingombro del BKD-1000



BKD alta pressione,1.0-1,5 kgf/cm2 Pressure, raffreddamento ad acqua, due fasi, ventilatore a radici a tre lobi









4 Altri accessori



(1) Valvola di avviamento a vuoto tipo YUSV



(2) Involucro multifunzione tipo BDFZ-L



BKD alta pressione,1.0-1,5 kgf/cm2 Pressure, raffreddamento ad acqua, due fasi, ventilatore a radici a tre lobi BKD alta pressione,1.0-1,5 kgf/cm2 Pressure, raffreddamento ad acqua, due fasi, ventilatore a radici a tre lobi



  • Principio di funzionamento della valvola di avviamento a vuoto



Questa valvola è utilizzata principalmente nella tubazione per soffianti, compressori e soffianti a vite. Quando il soffiatore si avvia,



l'aria fluirà attraverso la valvola e il soffiatore funzionerà senza carico, dopo un po', la valvola si chiuderà



a causa della differenza di pressione nella tubazione e all'esterno, realizzando così l'avviamento senza carico per il soffiatore e



può influire sull'attrezzatura e sul motore.



  • Caratteristiche principali della valvola di avviamento a vuoto
  1. Essendo una struttura meccanica e dal design ragionevole, senza guasti.
  2. Non c'è bisogno di bypass e sistema di esecuzione elettrico. Costo basso.
  3. Sostituisce la valvola di sicurezza e protegge l'avviamento in condizioni severe.
  4. Facile montaggio e manutenzione.



  • Caratteristiche principali dell'involucro
  1. Utilizzo di acciaio e spugna per l'isolamento acustico, e con materiale fonoassorbente incorporato, e può ridurre efficacemente il rumore.
  2. Ci sono quattro porte, e ogni lato può aprirsi completamente, il che è comodo per la manutenzione quotidiana.
  3. Adozione di una struttura smontabile, facile da trasportare.
  4. Struttura compatta per un minore ingombro.

Prodotto Tag:

Un ventilatore di 3 radici del lobo,

ventilatore di trasporto pneumatico,

pianta il ventilatore del lobo

Dettagli di contatto
B-Tohin Machine (Jiangsu) Co., Ltd.

Persona di contatto: Iris Xu

Telefono: +8615301523076

Invia la tua richiesta direttamente a noi
B-Tohin Machine (Jiangsu) Co., Ltd.
No.69 Xijiu Road, Parco industriale per la scienza e la tecnologia ambientali, Yixing, Jiangsu, Cina
Telefono:86-510-8707-6720
Sito mobile politica sulla riservatezza ｜ La Cina buon Qualità Un ventilatore di tre radici del lobo fornitore. © 2016 - 2026 B-Tohin Machine (Jiangsu) Co., Ltd.. All Rights Reserved.
BKD  Scheda dimensioni di ingombro                         Unità: mm
Tipo Diametro porta Potenza motore A B C D E F G H I J K L M N 0 n Q×h
BKD-1000 65(2.5") 11~30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16×300
BKD-2000 80(3") 15~45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16×300
BKD-3000 100(4") 30~45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16×400
55~75 650 1300 25 1400 1450 1350
BKD-4000 150(6") 55~90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16×400
110 770 1540 25 860 1720 1770 1560
BKD-5000 200(8") 75~200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16×400
BKD-6000 250(10") 132~200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16×400
220~280(6kv) 1265 2650 25 1040 2080 2130 2580
BKD-7000 300(12") 160~200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16×400
220~250(6kv) 1375 2750 25 2800
280~400(6kv) 1435 2870 25 2920
Nota: La dimensione A è di riferimento, ma non supererà la dimensione B.
