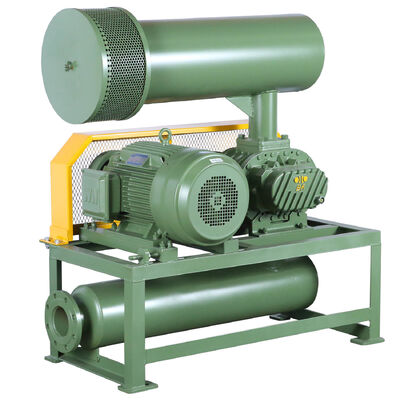

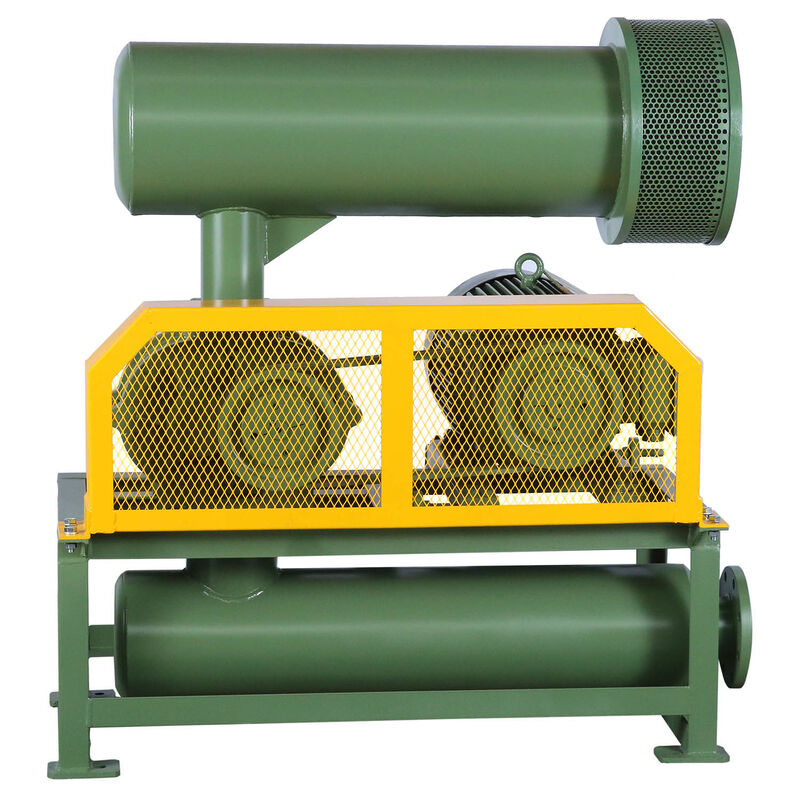

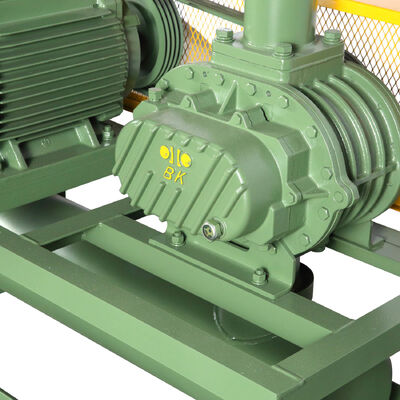

B-Tohin BK6015 DN150mm, la soffiatrice Roots a tre lobi di quarta generazione per il trasporto di polveri e cereali
Informazioni sulla soffiatrice Roots a tre lobi BK
La soffiatrice Roots serie BK, con struttura integrale di girante e albero, ha un'ampia applicazione nella protezione ambientale, nell'energia elettrica, nell'architettura, nell'approvvigionamento di gas, ecc.
Descrizione del prodotto
La soffiatrice Roots è una soffiatrice volumetrica che scarica una quantità fissa d'aria in proporzione alla sua velocità di rotazione. Ogni rotazione, due lobi completano tre volte l'assorbimento e lo scarico dell'aria. Rispetto alla soffiatrice a due lobi, presenta minori impulsi d'aria, minore variazione di carico, maggiore resistenza, minore rumore e vibrazioni.
Due alberi paralleli hanno ciascuno tre lobi, tutti i lobi mantengono un piccolo gioco tra loro e con l'interno dell'alloggiamento. Ogni rotazione dei lobi, una certa quantità d'aria viene assorbita all'ingresso e trasferita dalla superficie interna dell'alloggiamento alla porta di scarico della soffiatrice.
I due alberi saranno azionati dagli ingranaggi di fasatura, senza alcun contatto tra i lobi, quindi possono essere azionati ad alta velocità senza lubrificazione interna. Presenta le seguenti caratteristiche: configurazione semplice; funzionamento regolare; buona stabilità delle prestazioni. È ampiamente applicata in vari settori.
Caratteristiche principali
1) Funzionamento regolare grazie all'adozione di ingranaggi di fasatura elicoidali.
2) Flessibilità di montaggio grazie alla stessa struttura in ingresso e uscita.
3) Adozione di una struttura dei cuscinetti più razionale, che può aumentare la vita operativa dei cuscinetti.
4) Basso rumore, vibrazioni e consumo energetico.
Specifiche
| Modello |
BK6015 |
| Capacità d'aria |
14,23 m³/min - 37,95 m³/min |
| Pressione differenziale di scarico |
10-50 KPA |
| Velocità di rotazione |
850 giri/min - 1800 giri/min |

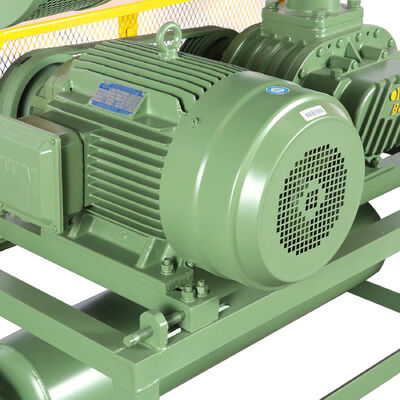

| Tipo di motore |
11-22/30/37-45 KW
380/400/415/440V, 3 FASI, 50/60HZ |
| Tipo di installazione |
Standard: tipo orizzontale.
Tipo verticale disponibile su richiesta |
| Peso netto della soffiatrice senza motore |
380 kg |
| Caratteristiche |
1. Ingranaggi di fasatura elicoidali per un funzionamento regolare
2. Compatta, flessibilità di installazione offre più scelte agli utenti.
3. Struttura integrale di girante e albero che evita gli svantaggi della struttura a elementi separati della soffiatrice
4. Adozione di paraoli importati in gomma fluorica con grande resistenza all'usura e alle alte temperature.
5. Basso rumore, basse vibrazioni e basso consumo energetico.
|
Parametro
| Modello |
Diametro porta (mm) |
Velocità |
Capacità di ingresso (m³/min) e potenza all'albero (KW) |
| 0,1 kgf/cm² |
0,2 kgf/cm² |
0,3 kgf/cm² |
0,4 kgf/cm² |
0,5 kgf/cm² |
| 1000 mmH₂O |
2000 mmH₂O |
3000 mmH₂O |
4000 mmH₂O |
5000 mmH₂O |
| 0,01 MPa |
0,02 MPa |
0,03 MPa |
0,04 MPa |
0,05 MPa |
| giri/min |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
| BK6015 |
150 (6") |
850 |
16,66 |
4,61 |
15,65 |
8,08 |
14,89 |
11,00 |
14,23 |
13,94 |
|
|
| 1000 |
20,02 |
5,43 |
19,01 |
9,50 |
18,25 |
12,94 |
17,60 |
16,40 |
17,04 |
20,39 |
| 1150 |
23,38 |
6,24 |
22,37 |
10,93 |
21,61 |
14,88 |
20,96 |
18,86 |
20,40 |
23,45 |
| 1250 |
25,62 |
6,78 |
24,61 |
11,88 |
23,85 |
16,18 |
23,2 |
20,50 |
22,64 |
25,49 |
| 1400 |
28,99 |
7,60 |
27,98 |
13,3 |
27,21 |
18,12 |
26,56 |
22,96 |
26,00 |
28,55 |
| 1500 |
31,23 |
8,14 |
30,22 |
14,25 |
29,46 |
19,44 |
28,81 |
24,6 |
28,25 |
30,59 |
| 1650 |
34,59 |
8,96 |
33,58 |
15,68 |
32,82 |
21,35 |
32,17 |
27,05 |
31,61 |
33,65 |
| 1800 |
37,95 |
9,77 |
36,94 |
17,10 |
36,18 |
23,29 |
35,53 |
29,51 |
34,97 |
36,71 |
Caratteristiche
1. Ingranaggi di fasatura elicoidali per un funzionamento regolare
2. Compatta, flessibilità di installazione offre più scelte agli utenti.
3. Struttura integrale della girante superiore alla struttura a elementi separati, più stabile nella trasmissione di potenza
4. Adozione di paraoli importati in gomma fluoro, che hanno una buona resistenza all'usura e alle alte temperature.
5. Basse vibrazioni e consumo energetico economico.
Dimensioni di ingombro del prodotto
| BKScheda dimensioni di ingombro |
|
|
|
|
|
|
|
|
|
|
|
Unità: mm |
Tipo |
Diametro porta |
Potenza motore |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
0 |
P |
Q |
4-M16×h |
Peso
(kg) |
| BK6015 |
150 (6") |
11~22 |
1340 |
1064 |
113 |
222 |
748 |
232 |
364 |
1460 |
238 |
476 |
573 |
180 |
280 |
24 |
4-M16×400 |
380 |
| 30 |
539 |
636 |
| 37~45 |
563 |
660 |
| Le dimensioni per BK12034 e BK12042 saranno fornite separatamente. |
| Accessori standard inclusi: silenziatore di aspirazione e scarico, manometro, telaio di base, puleggia della soffiatrice, puleggia del motore, cinghia, protezione cinghia, valvola di sicurezza, valvola di ritegno.Il peso sopra indicato si riferisce solo agli accessori standard, motore escluso. Principio di funzionamento
Due alberi paralleli hanno ciascuno tre lobi, tutti i lobi mantengono un piccolo gioco tra loro e con l'interno dell'alloggiamento. Ogni rotazione dei lobi, una certa quantità d'aria viene assorbita all'ingresso e trasferita dalla superficie interna dell'alloggiamento alla porta di scarico della soffiatrice.
I due alberi saranno azionati dagli ingranaggi di fasatura, senza alcun contatto tra i lobi, quindi possono essere azionati ad alta velocità senza lubrificazione interna. Presenta le seguenti caratteristiche: configurazione semplice; funzionamento regolare; buona stabilità delle prestazioni. È ampiamente applicata in vari settori.
6. Quali sono i vostri termini di pagamento?
1. TT 30% COME PAGAMENTO ANTICIPATO E TT 70% DOPO L'ISPEZIONE PRIMA DELLA SPEDIZIONE.
2. 100% L/C IRREVOCABILE A VISTA. |
|
