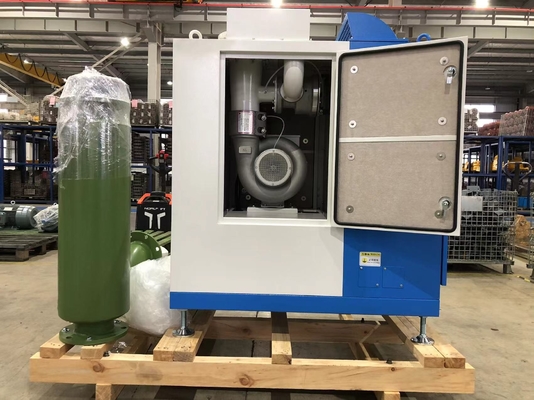

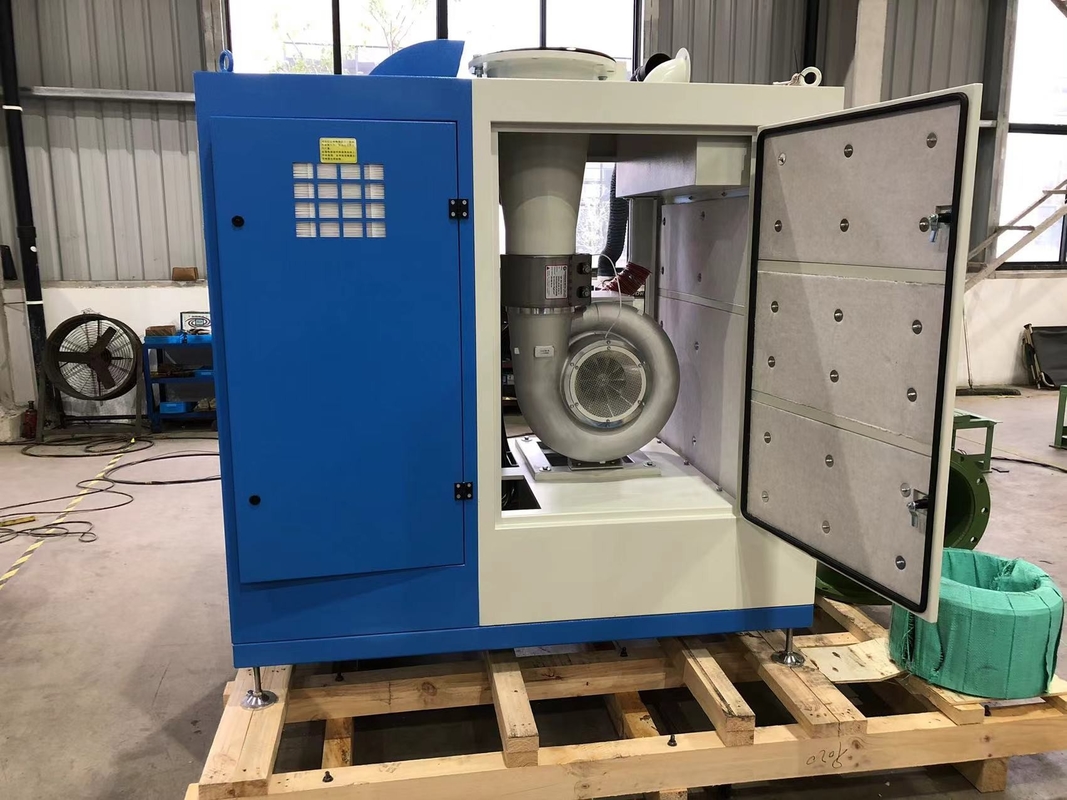

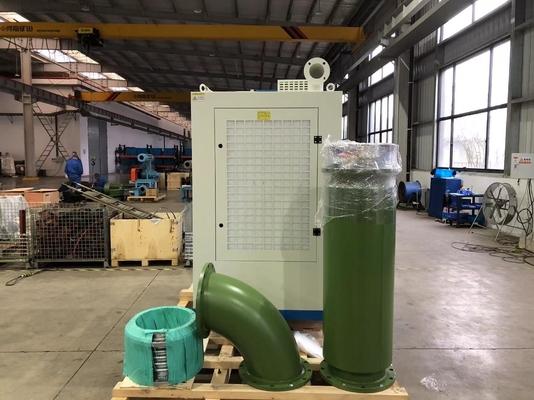

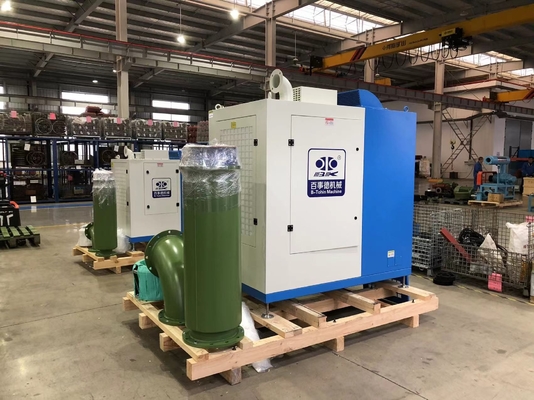

1Introduzione alla macchina:
XTB Air Suspension Bearing Centrifugal Blower è una macchina fluida efficiente che combina la tecnologia avanzata di sospensione e i principi del soffiatore centrifugo, ampiamente utilizzati in più campi industriali.
2I personaggi principali:
1"Il cuscinetto di sospensione pneumatica è lubrificato dalla flottabilità dell'aria. L'uso di aria al posto del lubrificante può consentire di operare a temperature e velocità più elevate.I vantaggi della struttura del cuscinetto a foglio d'aria includono l'avvio flessibile,operazione a basso costo,senza attrito meccanico,senza bisogno di olio lubrificante,senza vibrazioni,basso rumore e lunga durata di vita ((semi-permanente).
2"Impeller: la girante è realizzata in AL7075 ed è realizzata con precisione con una tecnologia avanzata di progettazione ottimale 3D.Connesso diretto con l'albero, la sua efficienza di trasmissione di potenza è del 99%.
3"Motore ad alta velocità:Adotta un motore ad alta efficienza fino al 95%, applicabile per un controllo preciso della velocità.
3"Struttura e componenti del prodotto:
Il motore ad alta velocità connesso direttamente controlla la sua velocità cambiando la frequenza del convertitore di frequenza.
L'unità di controllo PLC consente agli utenti di regolare manualmente/automaticamente in tempo reale in base alle condizioni del sito.
Il telaio fissa tutti i componenti e blocca il rumore all'interno del soffiatore.
| Dispositivo LCD touch screen |
Azionamento a frequenza variabile |
Frigoriferi di raffreddamento |
|
1"Input di segnale di guida"
2Visualizzazione dei dati operativi
3"Cambiare le impostazioni del prodotto
|
1Cambiare la velocità del motore in base al valore del PLC
2Cambiare flusso e pressione
|
1Risparmio di spazio di installazione
2Due sistemi di circolazione di raffreddamento dell'aria
|
| Valvola di ventilazione |
Aria |
Amplificatore interno |
|
1"Svuotare l'aria per proteggere il motore quando si avvia e si ferma il soffiatore
2I sistemi pneumatici utilizzano l'aria compressa da soli.
|
1Comprimere l'aria e il gas circostanti
2"Compressione centrifughe mediante motori e voluti"
3,senza olio a causa dell'uso di cuscinetti ad aria
4- raffreddamento ad aria o ad acqua
5"Motore ad alta efficienza
|
1"Riduce il rumore trasmesso all'esterno attraverso il motore del percorso di ingresso
2,forma a C
|
4Caratteristiche della macchina:
1Semplice manutenzione
2Struttura compatta
3Bassissimo rumore, nessuna vibrazione, lunga durata
4Uso e controllo convenienti
5 Libero da olio, senza vibrazioni, con portamento ad aria
6Alta efficienza, risparmio energetico
5.Specificità del modello s:
| Modello |
10 |
20 |
30 |
50 |
75 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
Tasso di flusso
(mm Aq)
|
6000 |
7.3 |
14.5 |
23.0 |
35.9 |
51.0 |
73.8 |
89.4 |
104.0 |
129.0 |
160 |
198 |
227 |
245 |
316 |
390 |
448 |
| 8000 |
|
11.1 |
17.7 |
28.1 |
37.0 |
57.2 |
72.8 |
86.3 |
100.9 |
130 |
156 |
179 |
189 |
256 |
307 |
353 |
| 10000 |
|
|
|
21.8 |
31.0 |
46.8 |
57.2 |
68.6 |
83.2 |
104 |
128 |
147 |
158 |
205 |
252 |
290 |
| 12000 |
|
|
|
|
28.0 |
37.4 |
49.9 |
60.3 |
70.2 |
94 |
109 |
125 |
149 |
177 |
207 |
239 |
| Discarico (DN) |
80 |
150 |
150 |
150 |
200 |
250 |
250 |
250 |
300 |
350 |
350 |
350 |
400 |
500 |
500 |
500 |
| Peso ((kg) |
200 |
395 |
400 |
415 |
700 |
780 |
860 |
870 |
920 |
1400 |
1480 |
1500 |
2200 |
3700 |
3860 |
3900 |
|
Dimensione
(mm)
|
W |
650 |
800 |
800 |
800 |
1020 |
1020 |
1020 |
1020 |
1020 |
1300 |
1300 |
1300 |
1700 |
1800 |
1800 |
1800 |
| D |
650 |
1150 |
1150 |
1150 |
1600 |
1600 |
1700 |
1700 |
1700 |
2000 |
2000 |
2000 |
2500 |
3500 |
3500 |
3500 |
| H |
1020 |
1350 |
1350 |
1350 |
1580 |
1580 |
1780 |
1780 |
1780 |
1900 |
1900 |
1900 |
2040 |
2200 |
2200 |
2200 |
6"Riepilogo della compagnia".
1Nel 1994 è nata la Yixing Pengde Machinery Co., Ltd. (una joint venture sino-giapponese) e si è trasferita nel Parco industriale per la SCI e la TECH ambientali.L'anno successivo con il nome della società cambiato in B-Tohin Machine (Jiangsu) Co., Ltd.
Localizzazione del ventilatore HC nel 1996
3Nel 1999 ha costituito una joint venture denominata Tohin Machine Co.,Ltd. con TUTHILL Pneumatics Group (Stati Uniti).
Localizzazione e vendite di massa del ventilatore BK nel 2000
5Nel 2004, HC Blower e BK Blower hanno ottenuto l'onore di "nuovo prodotto ad alta tecnologia" e l'azienda è stata valutata come un'impresa ad alta tecnologia.Nello stesso anno,l'azienda ha superato la certificazione ISO9001,ha acquistato oltre 30.000 metri quadrati per una nuova fabbrica e ha donato 500.000 yuan per costruire la scuola media B-Tohin Qinghu Hope.
6Nel 2009 è stata lanciata con successo la soffiatrice ad alta velocità a uno stadio e BK è stata classificata come marchio famoso della città di Wuxi e marchio famoso della provincia del Jiangsu.Il progetto del programma di torce della provincia del Jiangsu e un certo numero di brevetti sono stati ottenuti., anche l'idea dell'azienda "insieme col cuore": attentamente, sinceramente, con fiducia è stata avanzata.
7Il marchio BK della società è stato classificato come marchio noto in Cina nel 2013.
8Nel 2014, l'azienda è stata identificata come "Centro di ricerca aerodinamica del Jiangsu" dal Dipartimento di scienza e tecnologia della provincia del Jiangsu e ha ottenuto il certificato ISO14001.L'automazione degli uffici è stata messa in funzione con successo.
9Nel 2015 l'azienda ha introdotto un sistema completo di prova delle prestazioni dei soffiatori.Concesso con successo l' offerta per i 2600 metri quadrati di beni industriali nella zona di sviluppo economico di Yixing e istituito Wuxi B-Tohin Blower Technology Co.., Ltd.
10Nel 2016 è stata fondata la joint venture sino-coreana Wuxi B-Tohin & Ace Blower Science and Technology Co., Ltd.Nello stesso anno è stata introdotta con successo la soffiatrice a folia d'aria.e Tohin Vietnam Industry è stata fondata.
11Nel 2017, l'azienda ha attivato l'Internet delle cose intelligente, il tester di equilibrio del ventilatore centrifugo Air Bearing Turbo è stato messo in uso con successo.È stata fondata l' Associazione Scientifica e Tecnologica di B-Tohin.
12Nel 2018 sono stati lanciati con successo il soffiatore a centrifuga con sospensione magnetica B-Tohin, il soffiatore in acciaio inossidabile e altri nuovi prodotti.
13Nel 2019, ha adottato la gestione della piattaforma ERP in tutta l'azienda e ha superato la valutazione dell'integrazione informatica e industriale nel 2019.
Il ventilatore a vite 14B-Tohin è stato messo sul mercato con successo nel 2021.
15Lancio delle vendite di contratti di gestione dell'energia e leasing di nuovi tipi di prodotti nel 2022.Il progetto di progettazione e base di produzione intelligente di soffiatore ad alta efficienza e edificio per uffici di B-Tohin è iniziato.
Il nuovo edificio della fabbrica è stato completato e trasferito con successo.
