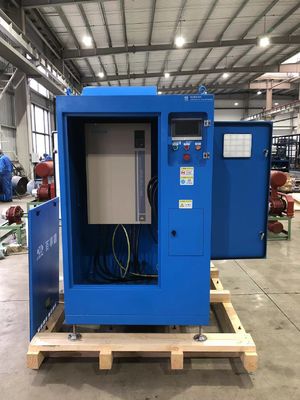

XTB10HP struttura di cuscinetto a foglio d'aria a basso costo di funzionamento di sospensione con soccorso soffiatore centrifugo

Dettagli:

Luogo di origine:	Jiangsu, Cina
Marca:	BK
Certificazione:	ISO9001/ISO14001
Numero di modello:	XTB10HP-0.6

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Imballaggi particolari:	Custodia in legno
Tempi di consegna:	1 mese
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	1 set / mese

Contatto

Descrizione di prodotto dettagliata

Pressione:	60KPA	Scarico:	80DN
Modo di raffreddamento:	Raffreddamento ad aria	Tipo di cuscinetto:	Portamento dell'aria
Peso:	200 kg	Misurare:	6506501020mm （LPA)
Vantaggi:	senza olio, a basso rumore, ad alta efficienza, a basso costo, ecc.

Tecnologia Chiave

1. Cuscinetto a lamina d'aria

Il cuscinetto a lamina d'aria è lubrificato dalla spinta dell'aria. L'uso dell'aria invece del lubrificante consente il funzionamento a temperature e velocità più elevate. I vantaggi della struttura del cuscinetto a lamina d'aria includono avviamento flessibile, funzionamento a basso costo, assenza di attrito meccanico, nessuna necessità di olio lubrificante, nessuna vibrazione, minore rumore e lunga durata (semi-permanente).

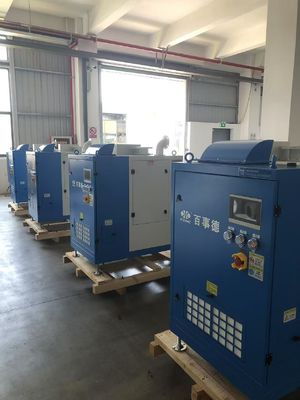

XTB10HP struttura di cuscinetto a foglio d'aria a basso costo di funzionamento di sospensione con soccorso soffiatore centrifugo

2. Tabella comparativa di diversi cuscinetti

Articolo	Cuscinetto a rulli	Cuscinetto a perni inclinabili	Cuscinetto magnetico	Cuscinetto a lamina d'aria
Lubrificanti	Necessario	Necessario	-	-
periodo	assistenza dopo un periodo di funzionamento	Necessaria verifica/sostituzione regolare Necessario sostituire	assistenza cuscinetto a sfere No	Manutenzione
periodo 1 anno	5 anni	5 anni	20 anni	Interruzione di corrente/
guasto elettrico Calo pressione olio/	possibile guasto Breve durata di	possibile guasto Breve durata di	assistenza cuscinetto a sfere No	Sistema
composizione Complesso	istema dell'olio Controller complesso,	istema dell'olio Controller complesso,	limitata durata bobina (tipo macchina completa)	Semplice Perdita di potenza Perdita del 5% dovuta a
istema di ingranaggi	Perdita del 10% dovuta a installato)	(Quando motore ad alta velocità installato)	Perdita < 0,5% installato)	Perdita < 0,5% Costi A/S50
100	Adotta un motore ad alta efficienza fino al 95%, la cui velocità può essere controllata con precisione. Il motore è di design minimo utilizzabile, alta velocità e tipo a raffreddamento ad aria per ottenere alta efficienza. Il raffreddamento ad aria è più affidabile del tipo a raffreddamento ad acqua, poiché offre una manutenzione più semplice e garantisce un funzionamento più sicuro.	3. Motore ad alta velocità	3. Motore ad alta velocità	Adotta un motore ad alta efficienza fino al 95%, la cui velocità può essere controllata con precisione. Il motore è di design minimo utilizzabile, alta velocità e tipo a raffreddamento ad aria per ottenere alta efficienza. Il raffreddamento ad aria è più affidabile del tipo a raffreddamento ad acqua, poiché offre una manutenzione più semplice e garantisce un funzionamento più sicuro.

4. Inverter e PLC

Inverter

Adotta l'inverter di marca internazionale giapponese YASKAWA. Il motore può essere avviato con una piccola corrente in modo da ridurre l'investimento in elettricità e cavi elettrici. Caratterizzato da basso rumore, alta efficienza, tipo soft-start e controllo digitale con efficienza non inferiore al 96%, l'inverter è stabile e affidabile nel funzionamento e può rispondere molto rapidamente a rapidi cambiamenti di carico.

PLC

Adotta il controller logico programmabile (PLC) di marca internazionale, le cui soluzioni automatizzate raggiungono il livello mondiale. Il PLC può fornire agli utenti varie soluzioni dal controllo alla connessione finale al carico. A differenza del MICOM, il PLC non necessita di MCP. Con unità singola o più unità comunicanti tramite cavo bus e sistema di controllo centrale, il PLC può ridurre i costi, migliorare la capacità di controllo e il livello di sicurezza.

Vantaggi del soffiatore ATB

(1) Risparmio energetico, alta efficienza

Il soffiatore centrifugo turbo a cuscinetti ad aria adotta cuscinetti a lamina d'aria, tecnologia a connessione diretta, girante e motore ad alta efficienza. Non si verifica attrito aggiuntivo e il consumo di energia del motore viene regolato automaticamente in base alla capacità del flusso d'aria in uscita (intervallo regolabile 20-100%), quindi l'effetto di risparmio energetico è notevole.

(2) Basso rumore

Adotta cuscinetti ad aria e connessione diretta senza contatto meccanico. Il rumore è inferiore a 80 dB a 1,5 m, quindi non è necessario installare un involucro acustico.

(3) Nessun olio, nessuna vibrazione

La qualità dell'aria raggiunge il grado 0 ISO 8573-1 senza vibrazioni, quindi non è richiesto alcun lavoro antivibrante.

(4) Manutenzione conveniente

Senza riduttore e cuscinetto lubrificato ad olio dei soffiatori tradizionali, viene introdotta una tecnologia alta e nuova per una manutenzione conveniente

5. Modello e dati

Modello

Pressione

mmAq	Capacità aria ㎥/min	Bocchetta di scarico A Modalità di raffreddamento	XTB10HP-0.6	6000
7.3	80	Raffreddamento ad aria	6. Riassunto	Il ventilatore centrifugo a sospensione pneumatica, a differenza del tradizionale soffiatore Roots e del soffiatore centrifugo multistadio, utilizza cuscinetti ad aria, tecnologia diretta, girante ad alta efficienza e motore ultra-veloce, per superare i benefici economici di un maggiore effetto di risparmio energetico. Al fine di contribuire all'ambiente ecologico e alla tecnologia stabile, fornire un buon ambiente di lavoro confortevole, si possono prevedere molteplici effetti.
