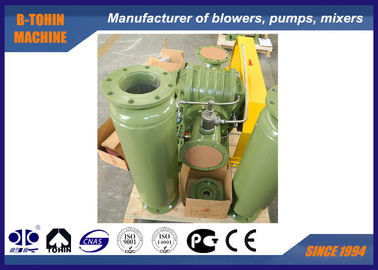

Biogas, ventilatore del gas di carbone per uso infiammabile e corrosivo del gas, ventilatore del motore DIIBT4

Biogas, ventilatore del gas di carbone per uso infiammabile e corrosivo del gas, ventilatore del motore DIIBT4

    • Biogas , Coal Gas Blower for flammable and corrosive gas use , DIIBT4 motor blower
    • Biogas , Coal Gas Blower for flammable and corrosive gas use , DIIBT4 motor blower
  • Biogas , Coal Gas Blower for flammable and corrosive gas use , DIIBT4 motor blower

    Dettagli:

    Luogo di origine: La Cina
    Marca: BK
    Certificazione: ISO9001/ISO14001
    Numero di modello: YU-EG150

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 set
    Prezzo: Negotiable
    Imballaggi particolari: caso di legno standard dell'esportazione
    Tempi di consegna: 15 - 30 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
    Capacità di alimentazione: 20 set per ogni mese
    Contatto
    Descrizione di prodotto dettagliata
    Capacità: 13.81-29.26m3/min Pressione differenziale di scarico: 10-70KPA
    Dimensione di foro: DN150 (6") Tipo di raffreddamento: Acqua
    Tipo di collegamento: Azionato a cinghia Cinghia e puleggia: Biogas, gas di scarico, trasporto medio esplosivo
    marca del cuscinetto: NSK, SKF, FATICA Marca della guarnizione: SKF
    Marca della cinghia: Martexwell Materiali del silenziatore: Acciaio inossidabile
    Evidenziare:

    landfill gas blower

    ,

    natural gas blower



    Ventilatore del biogas del gas di carbone per uso infiammabile e corrosivo del gas, ventilatore del motore DIIBT4





    Circa YU-EG



    Dall'stabilito da, B-Tohin ha importato costantemente la tecnologia avanzata ed attrezzature e nuovi prodotti sviluppati. Il tipo ventilatore di YU-EG è un nuovo prodotto gentile che ha l'intelaiatura ed i rotori che ricoprono di materiali anticorrosivi speciali. È applicabile alla consegna di gas speciale, particolare per il trasporto del gas bio-.





    Specifiche



    Modello

    YU-EG150

    Capacità dell'aria

    13.81-29.26m3/min

    Pressione differenziale di scarico

    10-70KPA

    Velocità rotatoria

    850-1400rpm

    Volume dell'acqua di raffreddamento

    15 l/min

    Tipo del motore

    5.5-45KW

    380/400/415/440V, 3PHASES, 50/60HZ, tipo protetto contro le esplosioni motore

    Marca del motore

    Norma: Motore di Siemens Beide o di Wannan

    Siemens e motore di ABB per la vostra opzione

    Tipo dell'installazione

    Norma: tipo verticale

    N.W. del ventilatore senza motore

    530kg

    Dimensione dell'imballaggio approssimativamente.

    2.0*1.4*1.65m (length*width*height)



    * il colore di Paitning ed il tipo dell'installazione possono essere su ordinazione.



    Strato di parametro



    Modello

    Diametro del porto

     (millimetro)

    Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) sotto varia pressione

    Raffreddamento

     acqua
    (l/min)

    Velocità
    RPM
    0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
    1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
    0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
    m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt
    YU-EG
    150
    150 (6") 850 16,93  4,57  16,03  8,01  15,34  10,90  14,78  14,41  15
    1000 20,29  5,38  19,40  9,42  18,70  12,83  18,14  16,95
    1150 23,66  6,19  22,76  10,84  22,07  14,75  21,50  19,50
    1250 25,90  6,73  25,00  11,78  24,31  16,03  23,75  21,19
    1400 29,26  7,53  28,37  13,19  27,67  17,96  27,11  23,73



    Modello

    Diametro del porto

     (millimetro)

    Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) sotto varia pressione

    Raffreddamento

    acqua
    (l/min)

    Velocità
    RPM
    0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
    5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
    0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
    m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt
    YU-EG
    150
    150 (6") 850 14,26  18,14  13,81  21,65          15
    1000 17,63  21,35  17,18  25,47  16,75  27,14
    1150 20,99  24,55  20,54  29,30  20,11  31,21
    1250 23,23  26,68  22,78  31,84  22,36  33,92
    1400 26,59  29,88  26,15  35,66  25,72  37,99





    Lista di materiali



    Biogas, ventilatore del gas di carbone per uso infiammabile e corrosivo del gas, ventilatore del motore DIIBT4 0



    No.

    Nome di parte

    Qty.

    Materiali



    No.

    Nome di parte

    Qty.

    Materiali

    1

    Cilindro

    1

    HT200



    17

    Vaiolatura del perno

    4



    2

    Guidi la piastra laterale

    1

    HT200



    18

    Innesti la piastra laterale

    1

    HT200

    3

    Sistema di raffreddamento







    19

    Lanciatore del grasso

    2

    45#

    4

    Capezzolo di grasso

    4

    rame



    20

    Dado rotondo

    2

    45#

    5

    Guarnizione di gas

    8

    PTFE



    21

    Guarnizione

    2

    FPM

    6

    Guarnizione

    4

    FPM



    22

    Giunto circolare

    2

    FPM

    7

    Guidi la ventola

    1

    QT500



    23

    Ingranaggi conici interni

    2

    20CrMnTi

    8

    Giunto circolare

    8

    FPM



    24

    Dado del morsetto

    2

    45#

    9

    Guarnizione

    1

    FPM



    25

    Collare giusto

    2

    45#

    10

    Sopportare

    2

    GCr15



    26

    Copertura del serbatoio dell'olio

    1

    HT200

    11

    Chiave

    1

    45#



    27

    Indicatore di livello dell'olio

    1

    resina

    12

    Determini la copertura della ventola

    1

    45#



    28

    Molla della farfalla

    2

    65Mn

    13

    Salti l'anello

    2

    65Mn



    29

    Fermi la rondella

    2

    Q235

    14

    Ventola guidata



    QT500



    30

    Spina di magnetismo

    1



    15

    Copertura determinata della ventola

    1

    45#



    31

    Sopportare

    2

    GCr15

    16

    Giunto circolare

    2

    FPM



    32

    Manica dell'asse

    4

    45#





    Disegno di montaggio del pacchetto del ventilatore

    Biogas, ventilatore del gas di carbone per uso infiammabile e corrosivo del gas, ventilatore del motore DIIBT4 1







    Rifornimento standard di portata



    1. ventilatore dell'asse

    2. la pressione di vuoto allevia la valvola

    3. valvola di ritenuta

    4. silenziatore di aspirazione (con il filtro): acciaio inossidabile

    5. silenziatore di scarico: acciaio inossidabile

    6. base pubblica (con la copertura della cinghia)

    7. giunto flessibile dell'acciaio inossidabile e cuscinetto di scossa

    8. puleggia

    9. manometro

    10. cinghia

    11. bulloni e dadi ed altre parti del collegamento

    12. motore
