Produttore professionista di vari generi di ventilatori
 |
| Luogo di origine: | La Cina |
| Marca: | BK |
| Certificazione: | ISO9001/ISO14001 |
| Numero di modello: | YU-EG6005 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | caso di legno standard dell'esportazione |
| Tempi di consegna: | 15 - 30 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
| Capacità di alimentazione: | 20 set per ogni mese |
| Capacità: | 3.84-11.59m3/min | Pressione differenziale di scarico: | 10-80kpa |
|---|---|---|---|
| Dimensione di foro: | DN80 (3") | Tipo di raffreddamento: | Acqua |
| Tipo di collegamento: | Azionato a cinghia | Cinghia e puleggia: | Biogas, gas di scarico, trasporto medio esplosivo |
| Evidenziare: | ventilatore del gas di discarica,ventilatore del gas naturale |
||

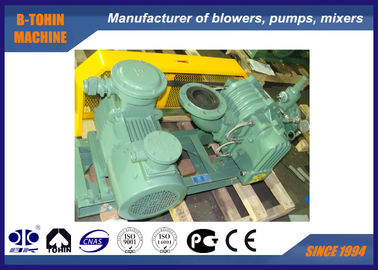

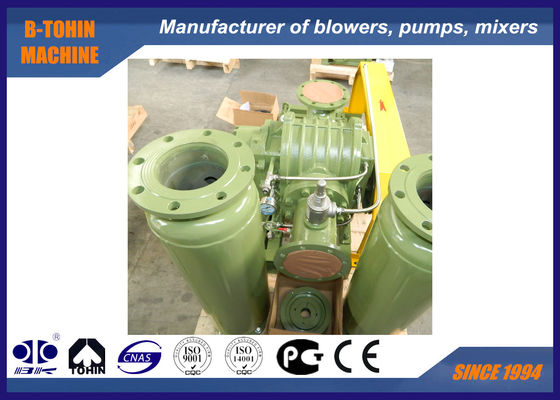

Il ventilatore rotatorio del biogas del lobo, anticorrosivo, gas infiammabile trasporta il ventilatore
Caratteristiche
1. Struttura compatta, entrata e sbocco la stessa costruzione, modi adatti multiformi
2. Struttura integrale della ventola e dell'asse, che può evitare la defezione del Th di tipo separato.
3. Struttura di raffreddamento ad acqua che può migliorare lo stato del lavoro di cuscinetto e prolungare il tempo di impiego.
4. Rivestimento speciale di spruzzatura (PTFE) con la resistenza della corrosione buona e bastone la ventola e sulle parti che contattano il liquido.
5. Il ventilatore è progettato per il trasporto del medium speciale di acido, dell'alcali e dell'altro gas corrosivo.
Specifiche
|
Modello |
YU-EG6005 |
|
Capacità dell'aria |
3.84-11.59m3/min |
|
Pressione differenziale di scarico |
10-80KPA |
|
Velocità rotatoria |
850-1650rpm |
|
Volume dell'acqua di raffreddamento |
8 l/min |
|
Tipo del motore |
2.2-22KW 380/400/415/440V, 3PHASES, 50/60HZ, tipo protetto contro le esplosioni motore |
|
Marca del motore |
Norma: Motore di Siemens Beide o di Wannan Siemens e motore di ABB per la vostra opzione |
|
Tipo dell'installazione |
Norma: tipo verticale |
|
N.W. del ventilatore senza motore |
290kg |
|
Dimensione dell'imballaggio approssimativamente. |
1.55*1.0*1.35m (length*width*height) |
Strato di parametro
| Modello |
Diametro del porto (millimetro) |
Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) sotto varia pressione |
Raffreddamento acqua |
||||||||
| Velocità RPM |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | ||||
|
YU-EG 6005 |
80 (3") | 850 | 5,44 | 1,69 | 4,97 | 3,01 | 4,63 | 3,98 | 4,33 | 4,97 | 8 |
| 1000 | 6,59 | 1,99 | 6,13 | 3,54 | 5,78 | 4,69 | 5,48 | 5,85 | |||
| 1150 | 7,74 | 2,29 | 7,28 | 4,08 | 6,93 | 5,39 | 6,63 | 6,72 | |||
| 1250 | 8,51 | 2,49 | 8,05 | 4,43 | 7,70 | 5,86 | 7,40 | 7,31 | |||
| 1400 | 9,66 | 2,79 | 9,20 | 4,96 | 8,86 | 6,56 | 8,56 | 8,19 | |||
| 1500 | 10,43 | 2,98 | 9,97 | 5,32 | 9,63 | 7,03 | 9,33 | 8,77 | |||
| 1650 | 11,59 | 3,28 | 11,12 | 5,85 | 10,78 | 7,73 | 10,48 | 9,65 | |||
| Modello |
Diametro del porto (millimetro) |
Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) sotto varia pressione |
Raffreddamento acqua |
||||||||
| Velocità RPM |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | ||||
| YU-EG 6005 |
80 (3") | 850 | 4,07 | 6,12 | 3,84 | 7,28 | 8 | ||||
| 1000 | 5,23 | 7,20 | 5,00 | 8,56 | 4,77 | 9,65 | 4,58 | 10,94 | |||
| 1150 | 6,38 | 8,28 | 6,15 | 9,84 | 5,93 | 11,09 | 5,74 | 12,59 | |||
| 1250 | 7,15 | 9,01 | 6,92 | 10,70 | 6,70 | 12,06 | 6,50 | 13,68 | |||
| 1400 | 8,30 | 10,09 | 8,07 | 11,98 | 7,85 | 13,51 | 7,66 | 15,32 | |||
| 1500 | 9,07 | 10,81 | 8,84 | 12,84 | 8,62 | 14,47 | 8,43 | 16,42 | |||
| 1650 | 10,23 | 11,89 | 9,99 | 14,12 | 9,77 | 15,92 | 9,58 | 18,06 | |||
Struttura della parte principale del ventilatore

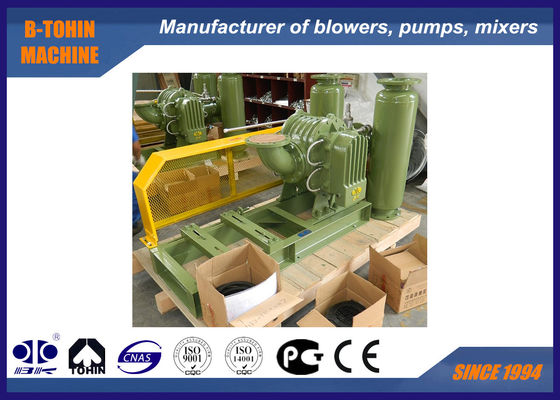

Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. ventilatore dell'asse
2. la pressione di vuoto allevia la valvola
3. valvola di ritenuta
4. silenziatore di aspirazione (con il filtro)
5. silenziatore di scarico
6. base pubblica (con la copertura della cinghia)
7. cuscinetto di gomma di scossa e del giunto flessibile
8. puleggia
9. manometro
10. cinghia
11. bulloni e dadi ed altre parti del collegamento
12. motore
