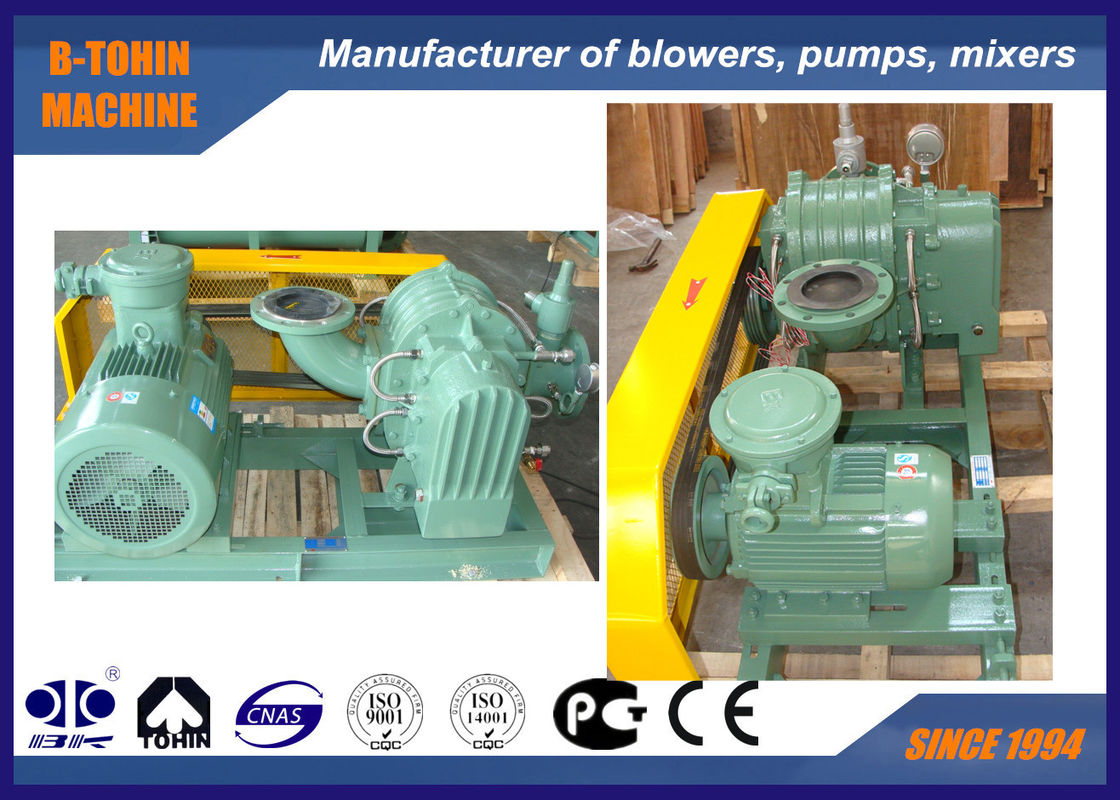

Il ventilatore protetto contro le esplosioni del biogas, l'alcali ed il bio- gas usano il ventilatore del lobo delle radici

Il ventilatore protetto contro le esplosioni del biogas, l'alcali ed il bio- gas usano il ventilatore del lobo delle radici

  • Il ventilatore protetto contro le esplosioni del biogas, l'alcali ed il bio- gas usano il ventilatore del lobo delle radici
Il ventilatore protetto contro le esplosioni del biogas, l'alcali ed il bio- gas usano il ventilatore del lobo delle radici
Dettagli:
Luogo di origine: La Cina
Marca: BK
Certificazione: ISO9001/ISO14001
Numero di modello: YU-EG100A
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negotiable
Imballaggi particolari: caso di legno standard dell'esportazione
Tempi di consegna: 15 - 30 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Capacità di alimentazione: 20 set per ogni mese
Contatto
Descrizione di prodotto dettagliata
Capacità: 6.72-15.73m3/min Pressione differenziale di scarico: 10-80kpa
Dimensione di foro: DN100 (4") Tipo di raffreddamento: Acqua
Tipo di collegamento: Azionato a cinghia Cinghia e puleggia: Biogas, gas di scarico, trasporto medio esplosivo
Evidenziare:

ventilatore del gas di discarica

,

ventilatore del gas naturale





Il ventilatore del biogas del lobo, l'alcali ed il bio- gas usano il ventilatore delle radici, tipo protetto contro le esplosioni





Caratteristiche



1. La struttura compatta, l'entrata e lo sbocco la stessa costruzione, vari generi di installazione scrivono

2. La ventola e l'asse è complessivamente parte fusa per il buon funzionamento.

3. La struttura di raffreddamento ad acqua è adottata per cuscinetto proteggente dal surriscaldamento.

4. Tutte le parti del passaggio di flusso sono spruzzate con rivestimento speciale (PTFE), descritto di resistenza della corrosione buona.

5. Il ventilatore è progettato per l'applicazione del medium speciale di acido, dell'alcali e dell'altro gas corrosivo.





Specifiche



Modello

YU-EG100A

Capacità dell'aria

6.72-15.73m3/min

Pressione differenziale di scarico

10-80KPA

Velocità rotatoria

850-1400rpm

Volume dell'acqua di raffreddamento

10 l/min

Tipo del motore

4-30KW

380/400/415/440V, 3PHASES, 50/60HZ, tipo protetto contro le esplosioni motore

Marca del motore

Norma: Motore di Siemens Beide o di Wannan

Siemens e motore di ABB per la vostra opzione

Tipo dell'installazione

Norma: tipo verticale

N.W. del ventilatore senza motore

435kg

Dimensione dell'imballaggio approssimativamente.

1.9*1.2*1.35m (length*width*height)





Strato di parametro



Modello

Diametro del porto

 (millimetro)

Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) sotto varia pressione

Raffreddamento

acqua
(l/min)

Velocità
RPM
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt
YU-EG
100A
100 (4") 850 9,01  2,58  8,42  4,55  7,98  6,11  7,61  8,02  10
1000 10,84  3,03  10,25  5,35  9,81  7,19  9,45  9,44
1150 12,67  3,49  12,08  6,15  11,64  8,27  11,28  10,85
1250 13,89  3,79  13,31  6,69  12,87  8,99  12,50  11,80
1400 15,73  4,25  15,14  7,49  14,70  10,07  14,33  13,21



Modello

Diametro del porto

(millimetro)

Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) sotto varia pressione

Raffreddamento

 acqua
(l/min)

Velocità
RPM
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt
YU-EG
100A
100 (4") 850 7,28  10,16  7,00  12,07  6,72  13,98      10
1000 9,12  11,95  8,83  14,20  8,55  16,45  8,31  18,70
1150 10,95  13,75  10,67  16,33  10,39  18,92  10,14  21,51
1250 12,17  14,94  11,89  17,75  11,61  20,57  11,36  23,38
1400 14,00  16,73  13,72  19,88  13,44  23,03  13,20  26,18





Struttura della parte principale del ventilatore



Il ventilatore protetto contro le esplosioni del biogas, l'alcali ed il bio- gas usano il ventilatore del lobo delle radici 0









Disegno di montaggio del pacchetto del ventilatore

Il ventilatore protetto contro le esplosioni del biogas, l'alcali ed il bio- gas usano il ventilatore del lobo delle radici 1







Rifornimento standard di portata



1. ventilatore dell'asse

2. la pressione di vuoto allevia la valvola

3. valvola di ritenuta

4. silenziatore di aspirazione (con il filtro)

5. silenziatore di scarico

6. base pubblica (con la copertura della cinghia)

7. cuscinetto di gomma di scossa e del giunto flessibile

8. puleggia

9. manometro

10. cinghia

11. bulloni e dadi ed altre parti del collegamento

12. motore
