Luogo di origine: | La Cina |
Marca: | BK |
Certificazione: | ISO9001/ISO14001/CE |
Numero di modello: | BV8016 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | Il ventilatore di legno standard delle radici di serie del caseAbout BKW BKW dell'esportazione eredi |
Tempi di consegna: | 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 80 moda al mese |
Tipo: | sauction di vuoto, tipo delle radici | Capacità dell'aria: | 17.06-48.99m3/min |
---|---|---|---|
Scarichi la pressione differenziale: | -10KPA - -40KPA | Potere del motore: | 11KW-45KW |
Foro di scarico: | DN200 (8") | Tipo di raffreddamento: | Aria |
Tipo determinato: | con comando a motore, collegato dalla cinghia e dalla puleggia | ||
Evidenziare: | tipo pulsometro delle radici,pulsometro del ventilatore |

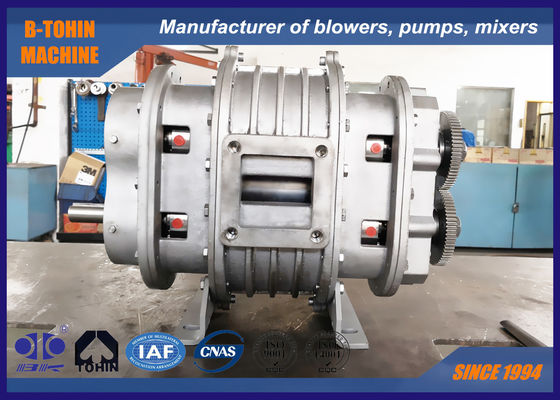

Pulsometro del ventilatore delle radici DN200, pressione -40KPA, ventilatore di aspirazione di industria chimica
Circa il pulsometro di BK
Il pulsometro BK8016 può raggiungere la pressione massima di vuoto di -40KPA e la capacità massima dell'aria di 48.99m3/min.
Ampiamente si applica nell'applicazione di vuoto nel trasporto dell'alimento, nella metallurgia, nell'industria chimica, nel rivestimento elettronico ed in altre industrie.
Specifiche
Modello | BK8016 |
Dimensione dell'entrata | DN200 |
Dimensione dello sbocco | DN200 |
Capacità dell'aria | 17.06-48.99m3/min |
Scarichi la pressione differenziale | -10 ~ -40KPA |
Velocità rotatoria | 700-1500rpm |
Tipo del motore | 11KW-45KW |
Marca del motore | Norma: Motore di Siemens Beide o di Wannan |
Grado di efficienza del motore | IE3 |
Classe d'isolamento di Moror | F, temperatura B aumentante |
Classe di protezione del motore | IP55 |
Tipo dell'installazione | Norma: tipo orizzontale. |
N.W. del ventilatore senza motore | 800kg |
Dimensione d'imballaggio approssimativamente. | 2.13*1.48*2.35m (length*width*height) |
Strato di parametro
Modello | Diametro del porto (Millimetro) | Velocità | Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) | |||||||
-0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | |||||||
-1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | |||||||
-0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | |||||||
RPM | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | ||
BK8016 | 200 (8") | 700 | 20,85 | 8,26 | 19,27 | 12,32 | 18,08 | 16,13 | 17,06 | 18,28 |
850 | 26,13 | 10,03 | 24,55 | 14,96 | 23,35 | 19,58 | 22,33 | 22,19 | ||
1000 | 31,40 | 11,81 | 29,82 | 17,60 | 28,63 | 23,04 | 27,61 | 26,11 | ||
1150 | 36,68 | 13,58 | 35,10 | 20,24 | 33,90 | 26,50 | 32,88 | 30,03 | ||
1250 | 40,20 | 14,76 | 38,61 | 22,00 | 37,42 | 28,80 | 36,40 | 32,64 | ||
1400 | 45,47 | 16,53 | 43,89 | 24,63 | 42,69 | 32,26 | 41,67 | 36,55 | ||
1500 | 48,99 | 17,71 | 47,41 | 26,39 | 46,21 | 34,56 | 45,19 | 39,16 |
Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. parte principale del ventilatore
2. valvola di sicurezza di vuoto
3. silenziatore di aspirazione
4. silenziatore di scarico
5. base pubblica (con la copertura della cinghia)
6. cuscinetto di gomma di scossa e del giunto flessibile
7. puleggia del ventilatore
8. manometro
9. cinghia
10. bulloni e dadi ed altre parti del collegamento
11. motore
