Luogo di origine: | La Cina |
Marca: | BK |
Certificazione: | ISO9001/ISO14001 |
Numero di modello: | BV5009 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negoziabile |
Imballaggi particolari: | Il ventilatore di legno standard delle radici di serie del caseAbout BKW BKW dell'esportazione eredi |
Tempi di consegna: | 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 80 moda al mese |
Tipo: | sauction di vuoto, tipo delle radici | Capacità d'aria: | 5.68-18.41 m³/min |
---|---|---|---|
Pressione differenziale di scarico: | -10KPA ~ -40KPA | Potenza motoria: | 5.5-7.5/11-15/18.5-22KW |
Sgombero di scarico: | DN100 ((4 ̇) | Tipo di raffreddamento: | Aria |
Tipo guidato: | con comando a motore, collegato dalla cinghia e dalla puleggia | Peso: | 239Kg |
Velocità: | 850-2000 giri al minuto | ||
Evidenziare: | tipo pulsometro delle radici,pompa dell'aeratore |

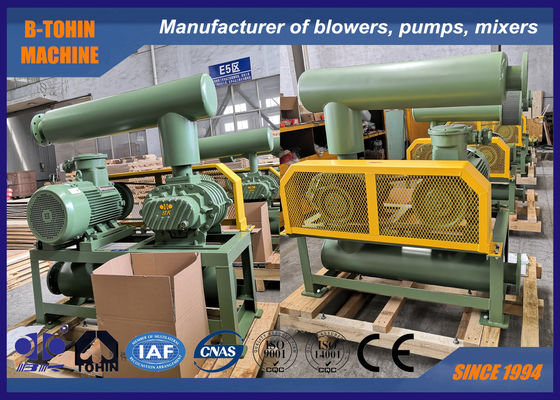

Pompa per vuoto soffiante a radici d'aria, pressione massima -40KPA, soffiante per vuoto
Informazioni sulla pompa per vuoto BK
La pompa per vuoto BK è progettata per l'uso sottovuoto modificando l'uscita e l'ingresso della soffiante a radici positive. La sua pressione di vuoto copre da -10KAP a -40KPA. È ampiamente applicata nel trasporto di alimenti, nella metallurgia, nell'industria chimica e nel rivestimento elettronico. È caratterizzata da un funzionamento stabile e prestazioni affidabili.
Specifiche
Modello |
BV5009 |
Dimensione ingresso | DN100 |
Dimensione uscita | DN100 |
Capacità aria |
5.68-18.41m3/min |
Pressione differenziale di scarico |
-10 ~ -40KPA |
Velocità di rotazione |
850-2000rpm |
Tipo di motore |
5.5-7.5/11-15/18.5-22KW 380/400/415/440V, 3FASI, 50/60HZ |
Marca del motore |
Standard: motore Siemens Beide o Wannan Motore Siemens e ABB per la tua opzione |
Tipo di installazione |
Standard: tipo orizzontale. Tipo verticale disponibile per la tua opzione |
Peso netto della soffiante senza motore |
239kg |
Dimensioni imballaggio Appross. |
1.5*1.05*1.75m (lunghezza*larghezza*altezza) |
Scheda dei parametri
Modello | Diametro porta (MM) |
Velocità | Capacità ingresso (m3/min) e potenza albero (KW) | |||||||
-0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | |||||||
-1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | |||||||
-0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BV5009 | 100(4") | 850 | 7.05 | 2.12 | 6.48 | 3.60 | 6.05 | 5.43 | 5.68 | 6.29 |
1000 | 8.53 | 2.49 | 7.97 | 4.23 | 7.53 | 6.39 | 7.17 | 7.40 | ||
1150 | 10.01 | 2.87 | 9.45 | 4.86 | 9.01 | 7.35 | 8.65 | 8.51 | ||
1250 | 11.00 | 3.12 | 10.44 | 5.29 | 10.00 | 7.99 | 9.64 | 9.25 | ||
1350 | 11.99 | 3.37 | 11.43 | 5.71 | 10.99 | 8.63 | 10.62 | 9.99 | ||
1500 | 13.47 | 3.74 | 12.91 | 6.35 | 12.47 | 9.59 | 12.11 | 11.10 | ||
1600 | 14.46 | 3.99 | 13.90 | 6.77 | 13.46 | 10.23 | 13.10 | 11.84 | ||
1750 | 15.94 | 4.37 | 15.38 | 7.40 | 14.94 | 11.18 | 14.58 | 12.95 | ||
1850 | 16.93 | 4.62 | 16.37 | 7.83 | 15.93 | 11.82 | 15.57 | 13.69 | ||
2000 | 18.41 | 4.99 | 17.85 | 8.46 | 17.41 | 12.78 | 17.05 | 14.80 |
Disegno di assemblaggio del pacchetto soffiante
BV Foglio delle dimensioni di contorno | Unità:mm | |||||||||||||||||
Tipo |
Diametro porta |
Potenza motore |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | Peso (kg) |
BV5009 | 100(4") | 5.5~7.5 | 1255 | 984 | 110 | 192 | 608 | 204 | 272 | 1225 | 163 | 325 | 409 | 150 | 230 | 18 | 4-M16×300 | 239 |
11~15 | 428 | 512 | ||||||||||||||||
18.5~22 | 473 | 557 | ||||||||||||||||
Accessori standardessori includono: presa d'aria, silenziatore di scarico, manometro a pressione negativa, base, coperchio cinghia, valvola di sicurezza per vuoto, cinghia triangolare.Il peso sopra indicato è solo per gli accessori standard, motore escluso. | ||||||||||||||||||
Fornitura standard di portata |
1. corpo principale della soffiante
2. valvola di sicurezza per vuoto
3. silenziatore di ingresso
4. silenziatore di uscita
5. base pubblica (con coperchio cinghia)
6. giunto flessibile in gomma e tampone antiurto
7. puleggia della soffiante
8. manometro
9. cinghia
10. bulloni e dadi e altre parti di collegamento
11. motore
