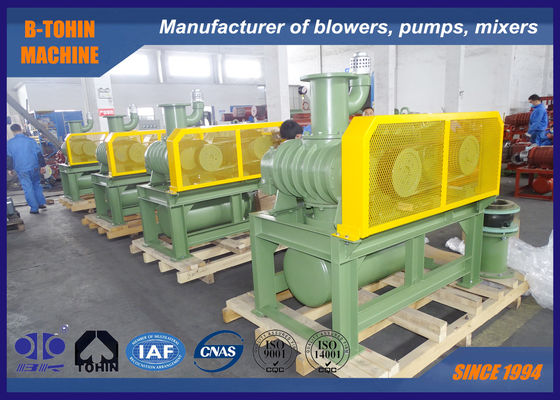

Ventilatore di scarico con comando a motore rotatorio del pulsometro del ventilatore delle radici -40KP

Dettagli:

Luogo di origine:	La Cina
Marca:	BK
Certificazione:	ISO9001/ISO14001
Numero di modello:	BV5006

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	Negoziabile
Imballaggi particolari:	Il ventilatore di legno standard delle radici di serie del caseAbout BKW BKW dell'esportazione eredi
Tempi di consegna:	5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Termini di pagamento:	L / C, T / T
Capacità di alimentazione:	80 moda al mese

Contatto

Descrizione di prodotto dettagliata

Tipo:	sauction di vuoto, tipo delle radici	Capacità d'aria:	3.72-12.51 m3/min
Pressione differenziale di scarico:	-10KPA ~ -40KPA	Potenza motoria:	5.5-7.5/11-15/18.5-22KW
Sgombero di scarico:	DN100 ((4 ̇)	Tipo di raffreddamento:	Aria
Velocità:	850-2000 giri al minuto	Peso:	241 kg
Tipo guidato:	con comando a motore, collegato dalla cinghia e dalla puleggia
Evidenziare:	pompa dell'aeratore , pulsometro del ventilatore

Pompa per vuoto soffiante a radice rotante, -40KP, soffiante per vuoto a motore

Informazioni sulla pompa per vuoto BK

La pompa per vuoto BK è progettata per l'uso sottovuoto da -10KAP a -40KPA. È ampiamente applicata nel trasporto di alimenti, nella metallurgia, nell'industria chimica e nel rivestimento elettronico. È caratterizzata da prestazioni stabili e struttura compatta.

Specifiche

Modello	BV5006
Capacità dell'aria	3.72-12.51m³/min
Pressione differenziale di scarico	-10 ~ -40KPA
Velocità di rotazione	850-2000rpm
Tipo di motore	5.5-7.5/11-15/18.5-22KW 380/400/415/440V, 3FASI, 50/60HZ
Marca del motore	Standard: motore Siemens Beide o Wannan Motore Siemens e ABB per la tua opzione
Tipo di installazione	Standard: tipo orizzontale. Tipo verticale disponibile per la tua opzione
Peso netto della soffiante senza motore	204kg
Dimensioni imballo ca.	1.51.051.75m (lunghezzalarghezzaaltezza)

Scheda dei parametri

Modello	Diametro porta (MM)	Velocità	Capacità di ingresso (m3/min)e potenza al albero (KW)
			-0.1kgf/cm2		-0.2kgf/cm2		-0.3kgf/cm2		-0.4kgf/cm2
			-1000mmH2O		-2000mmH2O		-3000mmH2O		-4000mmH2O
			-0.01Mpa		-0.02Mpa		-0.03Mpa		-0.04Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BV5006	100(4")	850	4.74	1.51	4.32	2.54	3.99	3.84	3.72	4.41
		1000	5.75	1.78	5.33	2.98	5.01	4.52	4.74	5.19
		1150	6.77	2.04	6.35	3.43	6.02	5.20	5.75	5.97
		1250	7.44	2.22	7.02	3.73	6.70	5.65	6.43	6.49
		1350	8.12	2.40	7.70	4.03	7.37	6.11	7.10	7.01
		1500	9.13	2.66	8.71	4.47	8.39	6.78	8.12	7.79
		1600	9.81	2.84	9.39	4.77	9.06	7.24	8.79	8.31
		1750	10.82	3.11	10.40	5.22	10.08	7.91	9.81	9.09
		1850	11.50	3.29	11.08	5.52	10.75	8.37	10.48	9.61
		2000	12.51	3.55	12.09	5.97	11.77	9.05	11.50	10.39

Disegno di assemblaggio del pacchetto soffiante

Ventilatore di scarico con comando a motore rotatorio del pulsometro del ventilatore delle radici -40KP 0

BV Foglio delle dimensioni di contorno																	Unità:mm
Tipo	Diametro porta	Potenza motore	A	B	C	D	E	F	G	H	K	M	N	0	P	Q	n-M16×h	Peso (kg)
BV5006	100(4")	5.5～7.5	1220	980	90	228	592	199	234	1216	170	369	433	150	230	18	4-M16×300	204
		11～15										489	553
		18.5～22										534	598
Accessori standardessori includono: presa d'aria, silenziatore di scarico, manometro a pressione negativa, base, coperchio della cinghia, valvola di sicurezza del vuoto, cinghia triangolare.Il peso sopra indicato è solo per gli accessori standard, escluso il motore.
Fornitura standard di ambito
