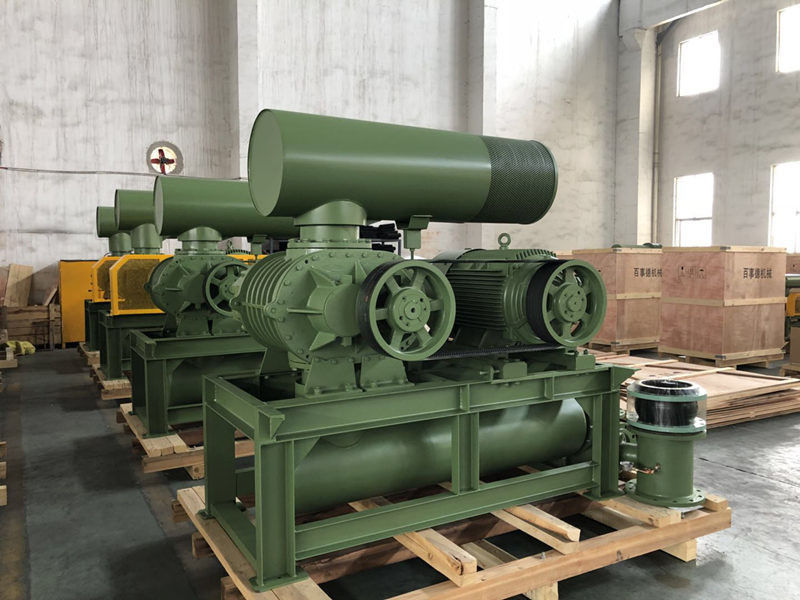

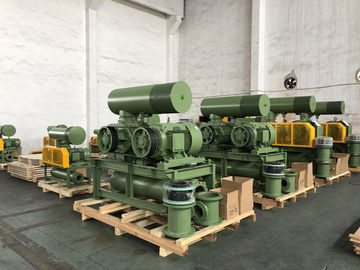

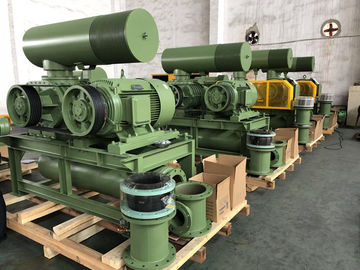

DN250 Soffiatore a tre radici a tre lobi, 15-132KW, 80KPA soffiatore rotativo a raffreddamento dell'aria
I soffiatori BK hanno migliorato l'efficienza adiabatica completa e l'efficienza volumetrica e forniscono aria superiore
capacità rispetto alle caratteristiche di pressione.
|
Modello
|
BK9020S
|
|
Capacità aerea
|
42.58-80.18m3/min
|
|
Pressione differenziale di scarico
|
10-80KPA
|
|
Velocità di rotazione
|
1000-1500 giri al minuto
|
|
Tipo di motore
|
30-132KW
380/400/415/440V, 3PHASES, 50/60HZ, motore a frequenza disponibile anche
|
|
Marca del motore
|
Standard: motore Siemens Beide o Wannan
Motore Siemens e ABB per la vostra scelta
|
|
Tipo di impianto
|
Standard: tipo orizzontale.
Tipo verticale disponibile per la vostra scelta
|
| Colore |
Personalizzazione, standard RAL6011 |
|
N.W. del soffiatore senza motore
|
1310 kg
|
|
Dimensioni dell' imballaggio Approx.
|
2.62*1.78*2.45m (lunghezza*larghezza*altezza)
|
Caratteristiche:
1.BK ventilatori a tre lobi non hanno bisogno di liquido di raffreddamento all'interno di 80 kPa di pressione in aumento.
2Gli ingranaggi a elica sono adottati per un trasporto molto più stabile.
3- mediante l'adozione di un profilo speciale del rotore, la distanza tra i due rotori può essere mantenuta costante,
il che rende l'efficienza ancora più elevata.
4La precisione dei rotori è controllata dalla produzione in serie su macchine NC precise.
i rotori sono quasi privi di vibrazioni poiché sono dinamicamente equilibrati nella fase di fabbricazione
E' già finita.
5Gli ingranaggi a elica sono adottati non solo per prolungare la vita di utilizzo, ma anche per ridurre il rumore.
Scheda di parametri
| Modello |
Port Dia. |
Velocità |
Capacità di ingresso (m3/min) e potenza dell'albero (KW) |
|
| 0.1 kgf/cm2 |
0.2 kgf/cm2 |
00,3 kgf/cm2 |
00,4 kgf/cm2 |
0.5 kgf/cm2 |
00,6 kgf/cm2 |
00,7 kgf/cm2 |
00,8 kgf/cm2 |
| 1000 mmH2O |
2000 mmH2O |
3000 mmH2O |
4000 mmH2O |
5000 mmH2O |
6000 mmH2O |
7000 mmH2O |
8000 mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK9020S |
200 (((8") |
1000 |
51.88 |
24.34 |
49.92 |
31.03 |
48.41 |
37.73 |
47.14 |
44.42 |
46.02 |
51.12 |
45.01 |
57.82 |
43.6 |
65.83 |
42.58 |
72.66 |
| 1050 |
54.71 |
25.55 |
52.75 |
32.58 |
51.24 |
39.61 |
49.97 |
46.65 |
48.85 |
53.68 |
47.84 |
60.71 |
46.91 |
67.74 |
46.05 |
74.77 |
| 1150 |
60.37 |
27.99 |
58.41 |
35.69 |
56.9 |
43.39 |
55.63 |
51.09 |
54.51 |
58.79 |
53.50 |
66.49 |
52.57 |
74.19 |
51.71 |
81.89 |
| 1250 |
66.03 |
30.42 |
64.07 |
38.79 |
62.56 |
47.16 |
61.29 |
55.53 |
60.18 |
63.90 |
59.17 |
72.27 |
58.24 |
80.64 |
57.37 |
89.01 |
| 1400 |
74.52 |
34.07 |
72.56 |
43.44 |
71.06 |
52.82 |
69.79 |
62.19 |
68.67 |
71.57 |
67.66 |
80.94 |
66.73 |
90.32 |
65.86 |
99.69 |
| 1500 |
80.18 |
36.5 |
78.22 |
45.38 |
76.72 |
56.59 |
75.45 |
66.64 |
74.33 |
76.68 |
73.32 |
86.72 |
72.39 |
96.77 |
71.52 |
106.8 |
Struttura del corpo principale del soffiatore
|
- No, no, no, no.
|
Nome della parte
|
- Qty.
|
|
- No, no, no, no.
|
Nome della parte
|
- Qty.
|
|
- No, no, no, no.
|
Nome della parte
|
- Qty.
|
|
1
|
Piede
|
2
|
|
9
|
Copertina della parte sinistra
|
1
|
|
17
|
Serbatoio di olio
|
1
|
|
2
|
per la fabbricazione di apparecchi per la trasmissione di dati
|
4
|
|
10
|
Pignone rotondo
|
4
|
|
18
|
Attrezzatura
|
2
|
|
3
|
Sigillo antispolvere
|
1
|
|
11
|
Casing
|
1
|
|
19
|
Chiave
|
2
|
|
4
|
Impellatore di trazione
|
1
|
|
12
|
Sigillo di olio
|
4
|
|
20
|
Capo assiale
|
2
|
|
5
|
Portamento
|
2
|
|
13
|
Copertina di destra
|
1
|
|
21
|
Portamento
|
2
|
|
6
|
Motore a motore
|
2
|
|
14
|
Bolt
|
16
|
|
22
|
Piastra di cuscinetti
|
2
|
|
7
|
Coppa di polvere
|
1
|
|
15
|
Respirazione
|
1
|
|
23
|
Pad regolabile
|
diversi
|
|
8
|
Sottile
|
2
|
|
16
|
Bolt
|
8
|
|
24
|
Noccioline magnetiche
|
1
|
Disegno di montaggio del pacchetto del soffiatore
Fornitura standard di campo di applicazione
1. soffiatore a filo nudo
2. valvola di sollevamento della pressione
3. valvola di controllo del wafer (tipo sottile)
4. silenziatore di ingresso (con filtro d'aria)
5. silenziatore di uscita
6. base pubblica (con cintura)
7. giunzione flessibile in gomma e cuscinetto d'urto
8. puleggia motrice
9. pressometro
10. cintura a V
11. bulloni, dadi e altre parti di collegamento
12. motore elettrico
