Luogo di origine: | La Cina |
Marca: | BK |
Certificazione: | ISO9001/ISO14001/CE |
Numero di modello: | BK7011 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | caso di legno standard dell'esportazione |
Tempi di consegna: | 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 100 insiemi al mese |
Capacità dell'aria: | 10.90-31.51m3/min | Pressione differenziale di scarico: | 10-70KPA |
---|---|---|---|
Potere del motore: | 5.5-45KW | Foro di scarico: | DN150 (6") |
Applicazione:: | Trasporto risucchiare e pneumatico di aerazione, fatto domanda per il trattamento delle acque, la fa | Materiali principali: | ghisa |
Origine di tecnologia: | U.S.A. | Collegato vicino: | Cinghia e puleggia |
Raffreddato: | da aria naturale | ||
Evidenziare: | tipo ad alta pressione aeratore delle radici,ventilatore del lobo delle radici del ghisa,ventilatore del lobo delle radici 10kpa |

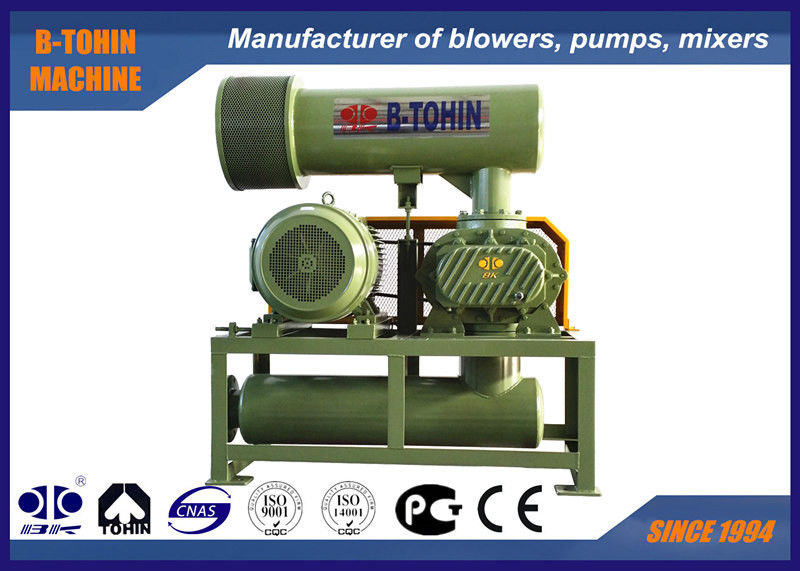

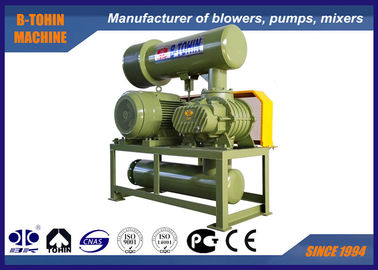

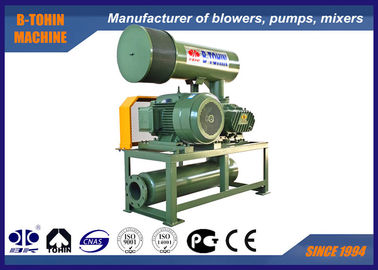

Ventilatore delle radici del lobo del ghisa, compressore d'aria delle radici, pressione 10-70KPA
B-Tohin è un produttore professionista che producendo i ventilatori delle radici del lobo del ghisa.
Ed abbiamo dipartimento indipendente della ricerca per progettare e fare i nuovi prodotti secondo il requisito speciale dei clienti.
Specifiche:
Modello |
BK7011 |
Capacità dell'aria |
10.90-31.51m3/min |
Scarichi la pressione differenziale |
10-70KPA |
Velocità rotatoria |
700-1500rpm |
Tipo del motore |
5.5KW-45KW 380/400/415/440V, 3PHASES, 50/60HZ, motore di frequenza anche disponibile |
Marca del motore |
Norma: Motore di Siemens Beide o di Wannan Siemens e motore di ABB per la vostra opzione |
Tipo dell'installazione |
Norma: tipo orizzontale. Tipo verticale disponibile per la vostra opzione |
Colore | Su misura, livello di RAL6011 |
N.W. del ventilatore senza motore |
477 chilogrammi |
Dimensione d'imballaggio approssimativamente. |
1.8*1.3*2.1m (length*width*height) |
Caratteristiche:
1. tipo elicoidale ingranaggi di sincronizzazione per il buon funzionamento
2. compatto, flessibilità negli utenti di elasticità dell'installazione più scelte.
3. struttura integrale della ventola, più stabile nel trasporto di energia
4. adotti le guarnizioni fatte dalla gomma di fluoro, che è di resistenza all'usura affidabile e della resistenza ad alta temperatura.
5. Piccola vibrazione e consumo di energia economico.
Strato di parametro
Modello | Diametro del porto (Millimetro) |
Velocità | Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
RPM | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | ||
BK7011 | 150 (6") | 700 | 13,57 | 3,77 | 12,67 | 6,60 | 11,97 | 8,98 | 11,41 | 11,87 |
850 | 16,93 | 4,57 | 16,03 | 8,01 | 15,34 | 10,90 | 14,78 | 14,41 | ||
1000 | 20,29 | 5,38 | 19,40 | 9,42 | 18,70 | 12,83 | 18,14 | 16,95 | ||
1150 | 23,66 | 6,19 | 22,76 | 10,84 | 22,07 | 14,75 | 21,50 | 19,50 | ||
1250 | 25,90 | 6,73 | 25,00 | 11,78 | 24,31 | 16,03 | 23,75 | 21,19 | ||
1400 | 29,26 | 7,53 | 28,37 | 13,19 | 27,67 | 17,96 | 27,11 | 23,73 | ||
1500 | 31,51 | 8,07 | 30,61 | 14,13 | 29,91 | 19,24 | 29,35 | 25,43 |
Modello | Diametro del porto (Millimetro) |
Velocità | Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
RPM | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | ||
BK7011 | 150 (6") | 700 | 10,90 | 14,94 | ||||||
850 | 14,26 | 18,14 | 13,81 | 21,65 | ||||||
1000 | 17,63 | 21,35 | 17,18 | 25,47 | 16,75 | 27,14 | ||||
1150 | 20,99 | 24,55 | 20,54 | 29,30 | 20,11 | 31,21 | ||||
1250 | 23,23 | 26,68 | 22,78 | 31,84 | 22,36 | 33,92 | ||||
1400 | 26,59 | 29,88 | 26,15 | 35,66 | 25,72 | 37,99 | ||||
1500 | 28,84 | 32,02 | 28,39 | 38,21 | 27,96 | 40,70 |
Struttura della parte principale del ventilatore
No. |
Nome di parte |
Qty. |
|
No. |
Nome di parte |
Qty. |
|
No. |
Nome di parte |
Qty. |
1 |
Basamento |
2 |
|
9 |
Copertura di estremità sinistra |
1 |
|
17 |
Serbatoio dell'olio |
1 |
2 |
Vite esagonale |
4 |
|
10 |
Perno rotondo |
4 |
|
18 |
Ingranaggio |
2 |
3 |
Guarnizione di Antidust |
1 |
|
11 |
Intelaiatura |
1 |
|
19 |
Chiave |
2 |
4 |
Ventola dell'azionamento |
1 |
|
12 |
Guarnizione |
4 |
|
20 |
Manica assiale |
2 |
5 |
Cuscinetto dell'estremità dell'azionamento |
2 |
|
13 |
Copertura dell'estremità destra |
1 |
|
21 |
Cuscinetto dell'estremità dell'ingranaggio |
2 |
6 |
Ventola guidata |
2 |
|
14 |
Bolt |
16 |
|
22 |
Piastrina di appoggio |
2 |
7 |
Copertura antipolvere |
1 |
|
15 |
Sfiatatoio |
1 |
|
23 |
Cuscinetto regolabile |
vari |
8 |
Capezzolo di grasso |
2 |
|
16 |
Bolt |
8 |
|
24 |
Dado magnetico |
1 |
Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. ventilatore nudo dell'asse
2. allevii la valvola
3. valvola di ritenuta del wafer (tipo esile)
4. silenziatore di aspirazione (con il filtro dell'aria)
5. silenziatore di scarico
6. base pubblica (con la copertura della cinghia)
7. giunto flessibile ed ammortizzatore di gomma
8. puleggia del motore
9. metro di pressione
10. V-cinghia
11. bulloni e dadi ed altre parti del collegamento
12. un motore elettrico di 3 fasi
FAQ
1. Che cosa è le informazioni dovrebbe io fornire quando l'indagine?
: Capacità dell'aria
B: Pressione
C: Applicazione
D: Ambiente di uso (temperatura, pressione atmosferica)
E: Avete bisogno del motore?
O altri speciali che ci date saranno apprezzati.
2. Che cosa è la vostra garanzia?
La nostra garanzia è di 12 mesi dopo ha ricevuto il ventilatore delle radici. Durante il periodo di garanzia, sostituisca le parti nocive per gratis. Fuori periodo di garanzia, fornire ai servizi tecnici tempestivi e di alta qualità ed ai pezzi di ricambio di concessioni di prezzi per accertarsi dell'operazione sicura e di alta qualità continua dell'attrezzatura.
3. Quanto tempo è il tempo di impiego delle radici ventilatore?
Nell'ambiente normale di uso
A il tempo di impiego del ventilatore è di più di 10 anni.
B il tempo di impiego della ventola è più di 60, 000 ore.
C il tempo di impiego di cuscinetto è più di 50, 000 ore.
D il tempo di impiego dell'ingranaggio è più di 60, 000 ore.
4. Che cosa è i vostri termini di imballaggio?
: Generalmente, imballiamo le nostre merci in cassa libera del compensato di fumigazione. Se avete registrato legalmente il brevetto, possiamo imballare le merci in vostre scatole bollate dopo avere ottenuto le vostre lettere di autorizzazione.
5. Come la vostra fabbrica controlla la qualità del prodotto?
Abbiamo servizio d'ispezione di qualità. Prima della spedizione del prodotto, controlliamo ogni prodotto. Se c'è problema di qualità, produrremo il nuovo.
6. Che cosa sono le vostre dilazioni di pagamento?
1. TT 30% COME IL PAGAMENTO ANTICIPATO E TT 70% DOPO ISPEZIONE PRIMA DI TRASPORTO.
2,100% L/C IRREVOCABILE A STGHT.
