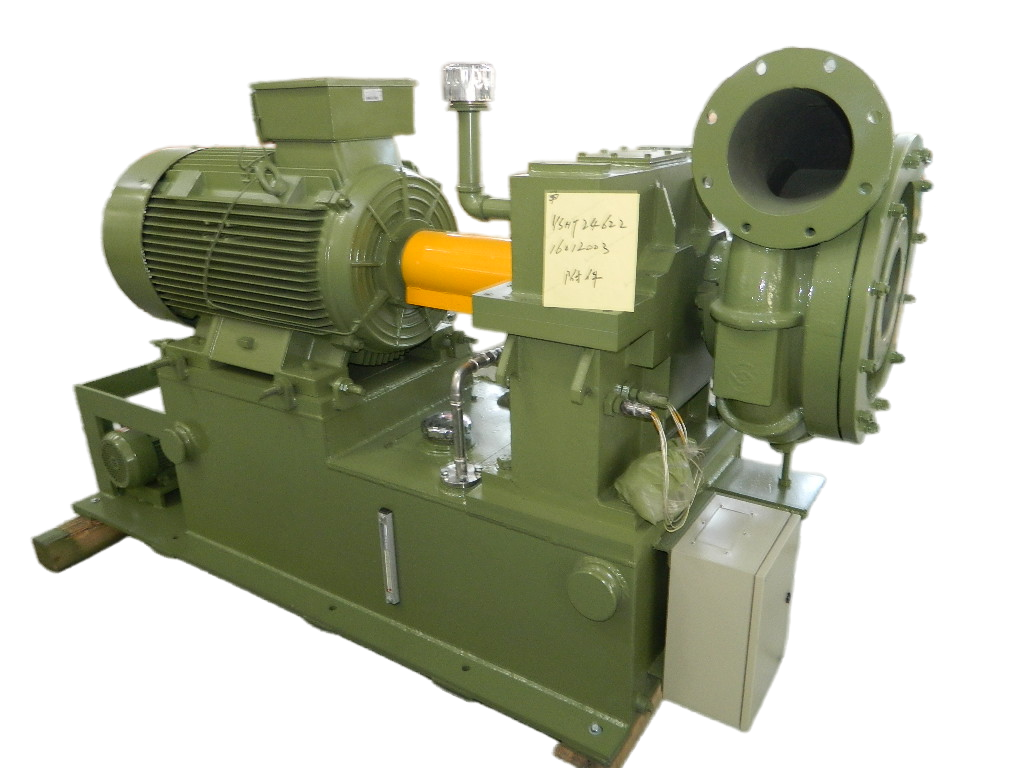

GS160 Serie 50-100 Kpa Pressione, ventola centrifughe ad alta velocità a uno stadio

Dettagli:

Luogo di origine:	Cina
Marca:	BK
Certificazione:	ISO9001/ISO14001
Numero di modello:	GS160-(1.5-2.0)

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 insieme
Prezzo:	Negoziabile
Imballaggi particolari:	Custodia in legno standard per esportazione
Tempi di consegna:	20-40 giorni lavorativi, dipende dall'importo dell'ordine e dalle specifiche
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	10 set al mese

Contatto

Descrizione di prodotto dettagliata

Capacità d'aria:	160 m³/min	Pressione differenziale di scarico:	50/60/70/80/90/100KPA
Potenza del motore:	185/220/250/280/315KW	Parti principali:	Dispositivo a pala di aspirazione, Voluta, Scatola step-up, Girante ad alta efficienza
Modello e specifiche:	GS80-GS500	Caratteristiche:	Installazione facile/funzionamento facile/manutenzione facile
Applicazioni:	trattamento delle acque, materiali da costruzione, prodotti chimici, elettricità, acciaio, ecc	Temp.:	20 ℃

Ventilatore centrifugo ad alta velocità monostadio con pressione da 50-100 Kpa serie GS160

A proposito di G.S

Il ventilatore centrifugo monostadio ad alta velocità della serie GS è appositamente progettato per l'aerazione del trattamento delle acque reflue. Nel frattempo, è disponibile per mezzi come aria, azoto, biossido di azoto e altri gas non corrosivi.

Il ventilatore Gs è caratterizzato da ampia applicabilità, notevole risparmio energetico, piccola area e facilità di installazione, funzionamento e manutenzione.

Specifiche

型号 Modello	压力 Pressione	风量 Flusso d'aria	功率 Energia
	Kpa	m³/min	chilowatt
GS160-1.5	50	160	185
GS160-1.6	60	160	220
GS160-1.7	70	160	250
GS160-1.8	80	160	280
GS160-1.9	90	160	280
GS160-2.0	100	160	315

Osservazioni:

1.La pressione di scarico è progettata per 198 Kpa(A), l'ambito di applicazione: 145-198 Kpa (A) o il rapporto di pressione ε è 1. 5 ≤ε≤1 . 96;

2. Contenuto di polvere e altre impurità solide ≤ 10 mg/m3;

3.Il motore deve essere speciale quando il livello del mare è superiore a 1000 m;

4. Non è adatto per temperature di ingresso superiori a 60 ℃ o temperature di uscita superiori a 120 ℃;

5.Il flusso d'aria nel foglio sopra è il valore nella condizione di 20 ℃ e 1 atm;

6.Consultare il nostro ufficio tecnico per le portate non riportate a catalogo.

7.Per la selezione del modello di pompa per vuoto centrifuga ad alta velocità monostadio, contattare l'ufficio tecnico della nostra azienda.

Applicazioni

UN. Per l'industria del cemento: soffiante per il trasporto del cemento, ventilazione, ecc.

B. Per il sistema di trattamento delle acque reflue: ventilatore di aerazione, ventilatore di controlavaggio, ecc.

C. Per il trasporto pneumatico: per il trasporto di materiali in polvere, come farina, cemento, sabbia, grano, ecc.

D. Per la raccolta della polvere, la pulizia della polvere, la ventilazione in alcune fabbriche, ospedali, edifici, ecc.

e. Per centrali elettriche: trasporto di gas, aumento di ossigeno, ventilazione, pulizia delle polveri, ecc.

Struttura del ventilatore

Il ventilatore centrifugo della serie Gs è dotato di struttura a sbalzo monostadio, ingresso assiale e scarico radicale. L'aria entra nel tubo di aspirazione e nel dispositivo a palette guida di ingresso dall'impostazione del filtro di ingresso. Il motore di guida principale è collegato con l'accoppiamento e la scatola step-up. All'avvio,

l'ingranaggio step-up aziona la girante semiaperta mista ternaria per produrre gas per l'alimentazione e lo scarico del gas attraverso il diffusore senza palette e la camera a spirale.

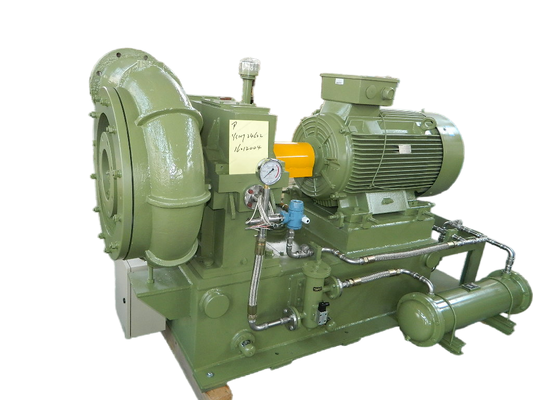

GS160 Serie 50-100 Kpa Pressione, ventola centrifughe ad alta velocità a uno stadio 0

Caratteristiche principali

·Buone prestazioni aerodinamiche: girante ternaria semiaperta a flusso misto adottata per non provocare facilmente vortici e per piccole perdite di flusso d'aria.

·Regolata tramite la pala di guida dell'ingresso, la curva di efficienza dell'unità è piatta e, anche in condizioni operative non previste, è possibile ottenere un buon effetto di risparmio energetico.

·Struttura compatta, piccola superficie, funzionamento facile.

·La girante è realizzata in lega di alluminio aeronautico ad alta resistenza, lavorata da un centro di lavoro importato con collegamento a cinque coordinate con piccolo errore di curva. Offre prestazioni pneumatiche affidabili e alta efficienza, mentre può risparmiare il 15%-25% di energia rispetto alla maggior parte dei soffiatori Roots.

·La girante e l'ingranaggio di accelerazione hanno una struttura integrale, che riduce notevolmente la perdita meccanica.

·Ingranaggio di accelerazione di tipo elicoidale adottato per una buona stabilità, basse vibrazioni, bassa rumorosità e lunga durata in condizioni di funzionamento ad alta velocità.

·Cuscinetto speciale con cuscinetti inclinabili: grazie agli speciali cuscinetti inclinabili, il prodotto ha un'elevata stabilità durante il funzionamento ad alta velocità.

·Alto grado di controllo automatico, buona affidabilità.

Disegno di assemblaggio del gruppo soffiante

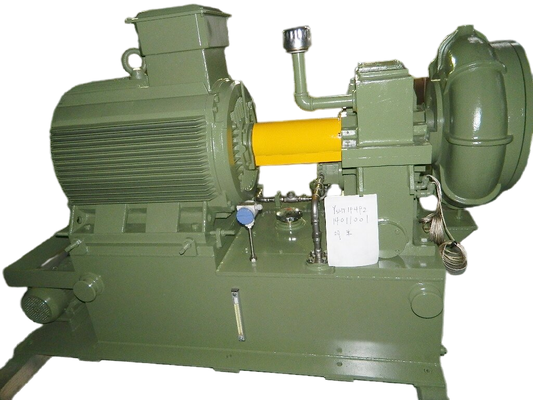

GS160 Serie 50-100 Kpa Pressione, ventola centrifughe ad alta velocità a uno stadio 1

Fornitura standard di portata

1. Corpo principale del ventilatore

2. Pala guida di ingresso

3. Silenziatore di aspirazione

4. Giunto flessibile in acciaio inox

5. Scatola ingranaggi ad alta velocità

7. Valvola di scarico

8. Valvola di ritegno

9. Telaio di base
