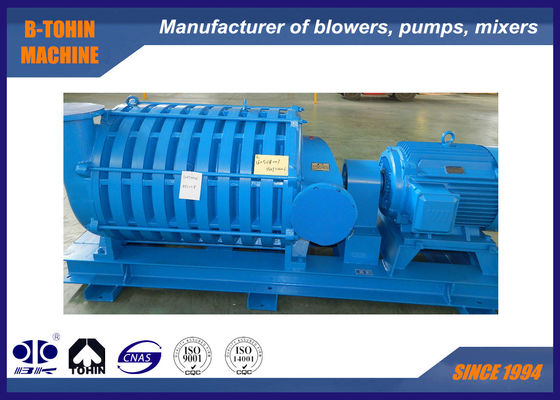

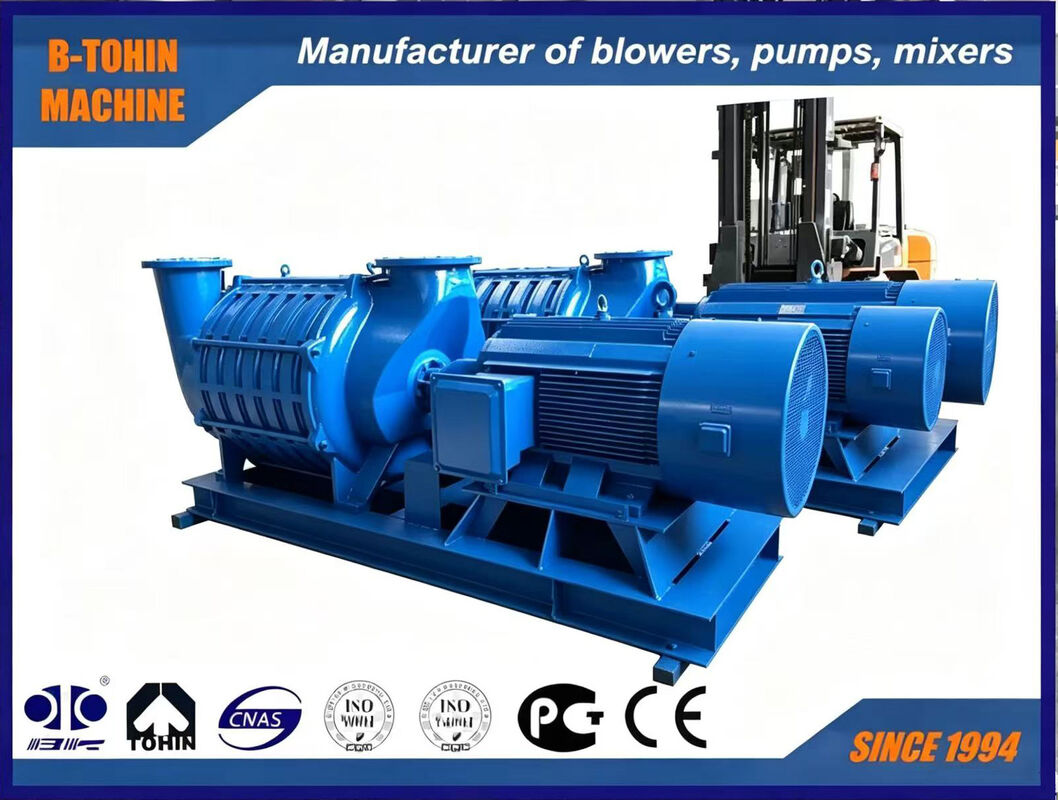

Ventilatore centrifugo multistadio D350 a basso rumore e alta efficienza con struttura compatta per il trattamento delle acque reflue

Bloccante centrifugo a basso rumore a più livelli, soffiatore d'aria per il trattamento delle acque reflue

Su soffiatore centrifugo a più fasi serie D

Siamo un produttore professionale di diversi tipi di soffiatori.possono essere dotati anche di sistemi di controllo completamente equipaggiati. ampiamente utilizzato nel trattamento delle acque reflue, nell'approvvigionamento di gas da altoforno, nel carbone

per la produzione di gas chimici, il vuoto e altri campi, i soffiatori centrifughi multistadio possono essere utilizzati anche per il trasporto di altri gas speciali.

1Medio di trasporto: aria pulita, gas naturale, biogas, metano, idrogeno, ecc.

2Materiale della girante: acciaio fuso e lega di alluminio

3Metodo di raffreddamento: raffreddamento ad aria o ad acqua

4Metodo di guida: cintura di trasmissione

5Applicazione: trattamento dell'acqua e delle acque reflue, pulizia sotto vuoto della polvere, asciugatura con coltello ad aria, galleggiamento e separazione, zincatura e galleggiatura, riempimento di ossigeno, produzione e stampa di carta,e combustione aerea ecc.. campi.

Specificità

Caratteristiche

1- Struttura compatta: aspetto elegante, funzionamento stabile e comodo per l'installazione e la manutenzione.

2Funzionamento regolare: la girante ad alta efficienza è ottimizzata per ridurre al minimo la forza assiale e corretta statico-dinamicamente per l'equilibrio, assicurando che l'intera unità funzioni in modo regolare e stabile.

3. basso rumore: il soffiatore funziona senza attrito meccanico e il profilo ragionevole della lama riduce al minimo il rumore.che possono essere significativamente attenuate da ostacoli, quindi non c'e' quasi rumore fuori dalla stanza dei ventilatori.

4. lubrificazione dei cuscinetti: per i cuscinetti viene adottata la lubrificazione a grasso, migliorando le condizioni di lubrificazione e prolungando la durata di vita del cuscinetto.

5. Impeller: il propulsore è dotato di una speciale curva composita, che riduce le perdite interne e migliora l'efficienza aerodinamica e l'efficienza complessiva dell'unità.

6. Facile regolazione: la portata può essere regolata entro un certo intervallo solo utilizzando la valvola a farfalla di ingresso.

7. Modalità di azionamento: azionato da un motore asincrono a due poli. Si possono selezionare diversi motori a tensione in base alle condizioni della rete elettrica dell'utente.

8Sigillazione: ogni stadio della girante è dotato di anelli di ingresso e sono installati sigilli labirintici tra i stadi e alle due estremità della carcassa per evitare perdite di gas.

9- raffreddamento: poiché la girante comprime il gas fase per fase, la temperatura del rivestimento di scarico è molto superiore a quella del rivestimento di aspirazione.Per il piedistallo del cuscinetto di scarico sono previsti dispositivi di raffreddamento sia ad aria che ad acqua per prolungare la durata di servizio dei cuscinetti.

10. Modalità di trasmissione: viene adottata la trasmissione di accoppiamento.

Fornitura standard di campo di applicazione

1. corpo principale del soffiatore

2. Silenziatore di ingresso (con filtro dell'aria)

3. Base pubblica per motore e soffiatore (compresa la copertura di accoppiamento)

4. Valvola a farfalla manuale di ingresso

5Motore.

6- Misuratore di pressione

7. bulloni di montaggio e accessori di connessione

8Valvola di controllo

Caratteristiche principali:

·Bassissimo rumore: non vi è attrito meccanico durante l'operazione di soffiatura dell'aria e viene adottato un profilo di lama ragionevole per ridurre al minimo il rumore.

·Bassa vibrazione: la girante ottimizzata riduce al minimo la forza assiale in modo che l'intera macchina possa funzionare senza intoppi.

·macchine di attrito non meccaniche: non è richiesta alcuna accelerazione degli ingranaggi. Il rotore del soffiatore è sostenuto da due cuscinetti anteriori e posteriori.non vi è attrito meccanico tra le parti tranne i cuscinetti, in modo da evitare il rumore causato dall'attrito meccanico, garantendo così la durata di vita più lunga del ventilatore.

·Conveniente regolazione del flusso d'aria: la gamma di regolazione del flusso d'aria del soffiatore è del 50%~100%, che viene regolato operando la valvola a farfalla all'ingresso.

·macchine prive di olio: durante il processo di pressurizzazione del soffiatore non si generano olio e gas, in modo da evitare la corrosione dell'aeratore,e migliorare la durata del sistema di aerazioneIl cuscinetto posteriore è raffreddato ad acqua, che prolunga la vita utile dei sedili.

·Tecnologia avanzata adottata per il rotore per ottenere un'elevata resistenza e una lunga durata di vita

 Diagramma strutturale:
