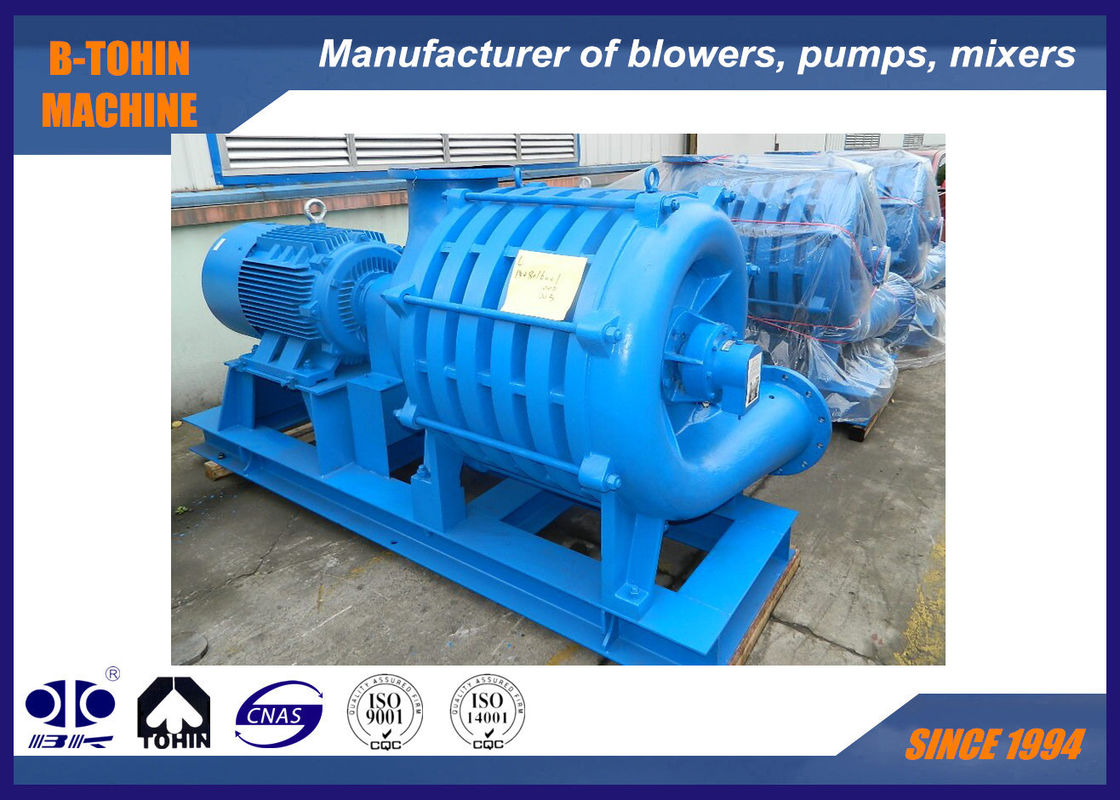

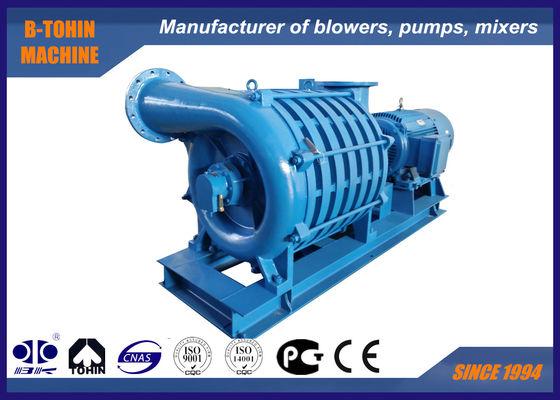

D200 Centrifugatore a più stadi con flusso d'aria di 200 m3/min, basso rumore e pressione di uscita di 98 KPa per applicazioni industriali

Ventilatore centrifugo multistadio a basso rumore, ventilatore per il trattamento delle acque reflue

Informazioni sul ventilatore centrifugo multistadio serie D

Siamo un produttore professionale di vari tipi di ventilatori. I nostri ventilatori centrifughi multistadio, insieme ai motori e agli accessori di supporto, possono anche essere forniti con sistemi di controllo completamente attrezzati. Ampiamente applicati nel trattamento delle acque reflue, nella fornitura di gas d'altoforno, nel lavaggio del carbone

impianti, flottazione mineraria, produzione di gas chimici, vuoto e altri campi, i ventilatori centrifughi multistadio possono anche essere utilizzati per trasportare altri gas speciali.

1,Mezzo di trasporto: aria pulita, gas naturale, biogas, metano, idrogeno, ecc.

2,Materiale della girante: acciaio fuso e lega di alluminio

3,Metodo di raffreddamento: raffreddamento ad aria o raffreddamento ad acqua

4,Metodo di azionamento: trasmissione a cinghia

5,Applicazione: Trattamento acque e acque reflue, pulizia a vuoto con polvere, asciugatura con lama d'aria, flottazione e separazione, zincatura ed elettroplaccatura, riempimento di ossigeno, produzione di carta e stampa, e combustione ad aria, ecc. campi.

Specifiche

Caratteristiche

1. Struttura compatta: Elegante nell'aspetto, stabile nel funzionamento e comoda per l'installazione e la manutenzione.

2. Funzionamento fluido: La girante ad alta efficienza è ottimizzata per minimizzare la spinta assiale e corretta statico-dinamicamente per l'equilibrio, garantendo che l'intera unità funzioni in modo fluido e stabile.

3. Basso rumore: Il ventilatore funziona senza attriti meccanici e il profilo ragionevole delle pale minimizza il rumore. Il rumore generato dal ventilatore centrifugo multistadio è ad alta frequenza, che può essere significativamente attenuato dagli ostacoli, quindi non c'è quasi nessun rumore all'esterno della sala del ventilatore.

4. Lubrificazione dei cuscinetti: Viene adottata la lubrificazione a grasso per i cuscinetti, migliorando le condizioni di lubrificazione e prolungando la durata dei cuscinetti.

5. Girante: La girante presenta una speciale curva composita, che riduce le perdite interne e migliora l'efficienza aerodinamica e l'efficienza complessiva dell'unità.

6. Facile regolazione: La portata può essere regolata entro un certo intervallo utilizzando solo la valvola a farfalla in ingresso.

7. Modalità di azionamento: Azionato da un motore asincrono bipolare. Possono essere selezionati motori di diverse tensioni in base alle condizioni della rete elettrica dell'utente.

8. Tenuta: Ogni stadio della girante è dotato di anelli di ingresso e guarnizioni a labirinto sono installate tra gli stadi e su entrambe le estremità dell'involucro per prevenire perdite di gas.

9. Raffreddamento: Poiché la girante comprime il gas stadio per stadio, la temperatura dell'involucro di scarico è molto più alta di quella dell'involucro di aspirazione. Sono forniti dispositivi di raffreddamento ad aria e ad acqua per il basamento del cuscinetto di scarico per prolungare la durata dei cuscinetti.

10. Modalità di trasmissione: Viene adottata la trasmissione a giunto. Possono essere selezionate anche diverse modalità di trasmissione in base a diverse attrezzature e processi.

Fornitura standard dell'ambito

1. Corpo principale del ventilatore

2. Silenziatore di aspirazione (con filtro dell'aria)

3. Base comune per motore e ventilatore (inclusa copertura del giunto)

4. Valvola a farfalla manuale in ingresso

5. Motore

6. Manometro

7. Bulloni di montaggio e accessori di connessione

8. Valvola di ritegno

Caratteristiche principali:

·Basso rumore: non c'è attrito meccanico durante il funzionamento di ventilazione e viene adottato un profilo delle pale ragionevole per minimizzare il rumore.

·Piccole vibrazioni: la girante ottimizzata riduce al minimo la spinta assiale in modo che l'intera macchina possa funzionare in modo fluido.

·Macchinari senza attrito meccanico: non è necessaria alcuna accelerazione tramite ingranaggi. Il rotore del ventilatore è supportato da due cuscinetti anteriori e posteriori. Durante il funzionamento, non c'è attrito meccanico tra alcuna parte tranne i cuscinetti, quindi si evita il rumore causato dall'attrito meccanico, garantendo così la massima durata del corpo principale del ventilatore.

·Comoda regolazione del flusso d'aria: l'intervallo di regolazione del flusso d'aria del ventilatore è del 50% ~ 100%, regolato azionando la valvola a farfalla all'ingresso.

·Macchinari senza olio: nessun olio e gas viene generato durante il processo di pressurizzazione del ventilatore, in modo da garantire che l'aeratore non venga corroso e migliorare la durata del sistema di aerazione. Il raffreddamento ad acqua viene adottato per il cuscinetto posteriore, che ne prolunga la durata.

·Tecnologia avanzata adottata per il rotore per ottenere alta resistenza e lunga durata

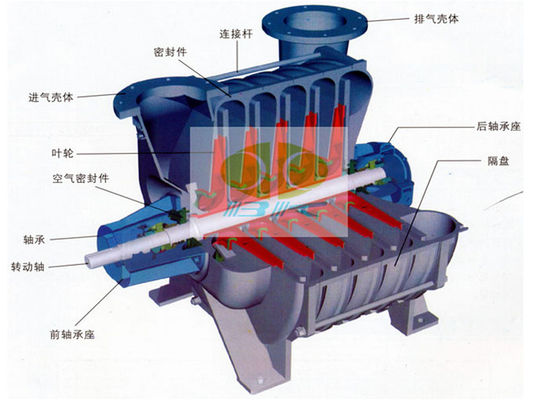

 Diagramma strutturale:
