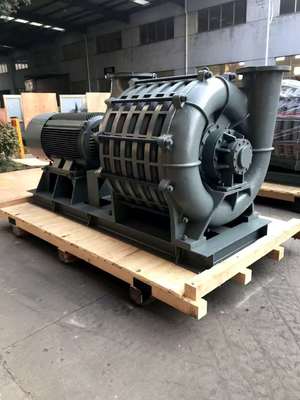

D65-(1.4-1.8),65m3/min Flusso d'aria di uscita,98 KPa Pressione d'ingresso Centrifugo a più fasi

Soffiante centrifugo multistadio a basso rumore, soffiatore d'aria per il trattamento delle acque reflue

Informazioni sul soffiatore centrifugo multistadio serie D

Siamo un produttore professionale di vari tipi di soffiatori. I nostri soffiatori centrifughi multistadio, insieme ai motori e agli accessori di supporto, possono anche essere forniti con sistemi di controllo completamente attrezzati. Ampiamente applicati nel trattamento delle acque reflue, nella fornitura di gas d'altoforno, nel lavaggio del carbone

impianti, flottazione mineraria, produzione di gas chimici, vuoto e altri campi, i soffiatori centrifughi multistadio possono anche essere utilizzati per trasportare altri gas speciali.

1,Mezzo di trasporto: aria pulita, gas naturale, biogas, metano, idrogeno, ecc.

2,Materiale della girante: acciaio fuso e lega di alluminio

3,Metodo di raffreddamento: raffreddamento ad aria o raffreddamento ad acqua

4,Metodo di azionamento: trasmissione a cinghia

5,Applicazione: Trattamento acque e acque reflue, pulizia a vuoto con polvere, asciugatura con lama d'aria, flottazione e separazione, zincatura ed elettroplaccatura, riempimento di ossigeno, produzione di carta e stampa, combustione ad aria, ecc.

Specifiche

Caratteristiche

1. Struttura compatta: Elegante nell'aspetto, stabile nel funzionamento e comodo per l'installazione e la manutenzione.

2. Funzionamento fluido: La girante ad alta efficienza è ottimizzata per ridurre al minimo la forza assiale e corretta statico-dinamicamente per l'equilibrio, garantendo che l'intera unità funzioni in modo fluido e stabile.

3. Basso rumore: Il soffiatore funziona senza attriti meccanici e il profilo ragionevole delle pale minimizza il rumore. Il rumore generato dal soffiatore centrifugo multistadio è ad alta frequenza, che può essere significativamente attenuato dagli ostacoli, quindi non c'è quasi nessun rumore all'esterno della sala soffiatori.

4. Lubrificazione dei cuscinetti: Viene adottata la lubrificazione a grasso per i cuscinetti, migliorando le condizioni di lubrificazione e prolungando la durata dei cuscinetti.

5. Girante: La girante presenta una speciale curva composita, che riduce le perdite interne e migliora l'efficienza aerodinamica e l'efficienza complessiva dell'unità.

6. Facile regolazione: La portata può essere regolata entro un certo intervallo utilizzando solo la valvola a farfalla in ingresso.

7. Modalità di azionamento: Azionato da un motore asincrono bipolare. Possono essere selezionati motori di diverse tensioni in base alle condizioni della rete elettrica dell'utente.

8. Tenuta: Ogni stadio della girante è dotato di anelli di ingresso e guarnizioni a labirinto sono installate tra gli stadi e su entrambe le estremità dell'involucro per prevenire perdite di gas.

9. Raffreddamento: Poiché la girante comprime il gas stadio per stadio, la temperatura dell'involucro di scarico è molto più alta di quella dell'involucro di aspirazione. Sono forniti dispositivi di raffreddamento ad aria e ad acqua per il piedistallo del cuscinetto di scarico per prolungare la durata dei cuscinetti.

10. Modalità di trasmissione: Viene adottata la trasmissione a giunto. Possono essere selezionate anche diverse modalità di trasmissione in base a diverse attrezzature e processi.

Ambito di fornitura standard

1. Corpo principale del soffiatore

2. Silenziatore di aspirazione (con filtro dell'aria)

3. Base comune per motore e soffiatore (inclusa copertura del giunto)

4. Valvola a farfalla manuale in ingresso

5. Motore

6. Manometro

7. Bulloni di montaggio e accessori di connessione

8. Valvola di ritegno

Caratteristiche principali:

·Basso rumore: non c'è attrito meccanico durante il funzionamento di soffiaggio dell'aria e viene adottato un profilo delle pale ragionevole per minimizzare il rumore.

·Piccole vibrazioni: la girante ottimizzata riduce al minimo la forza assiale in modo che l'intera macchina possa funzionare in modo fluido.

·Macchinari senza attrito meccanico: non è necessaria alcuna accelerazione tramite ingranaggi. Il rotore del soffiatore è supportato da due cuscinetti anteriori e posteriori. Durante il funzionamento, non c'è attrito meccanico tra alcuna parte tranne i cuscinetti, quindi si evita il rumore causato dall'attrito meccanico, garantendo così la massima durata del corpo del soffiatore.

·Comoda regolazione del flusso d'aria: l'intervallo di regolazione del flusso d'aria del soffiatore è del 50% ~ 100%, regolato azionando la valvola a farfalla all'ingresso.

·Macchinari senza olio: nessun olio e gas viene generato durante il processo di pressurizzazione del soffiatore, in modo da garantire che l'aeratore non venga corroso e migliorare la durata del sistema di aerazione. Il raffreddamento ad acqua viene adottato per il cuscinetto posteriore, prolungandone la durata.

·Tecnologia avanzata adottata per il rotore per ottenere alta resistenza e lunga durata

 Diagramma strutturale:
