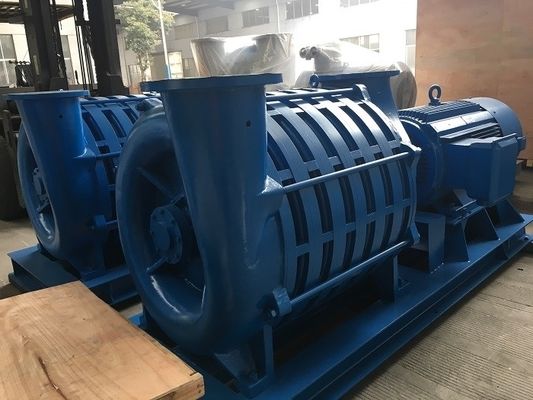

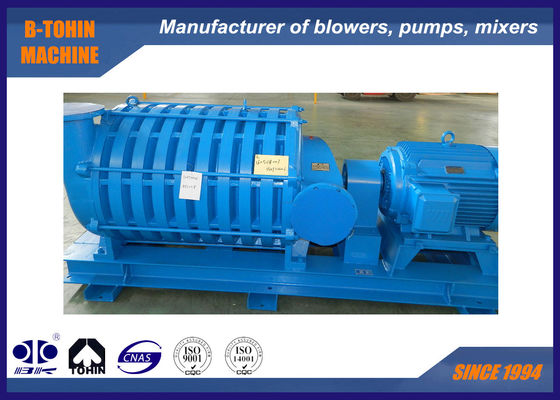

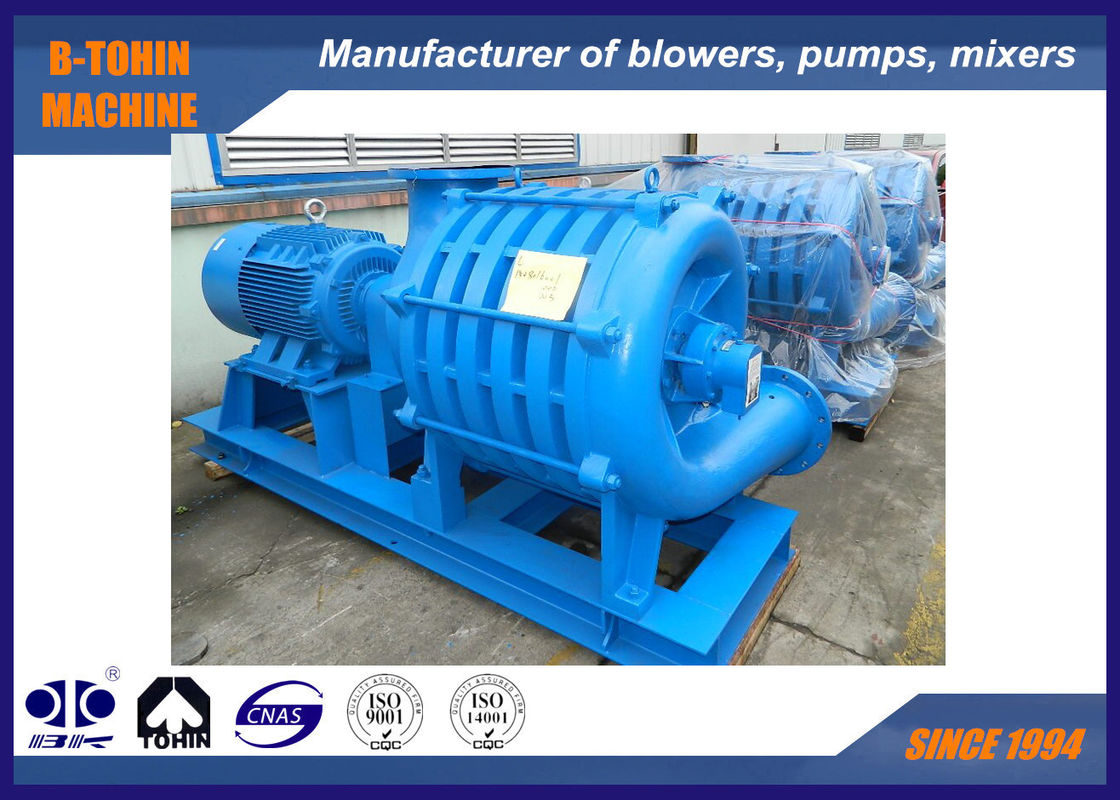

Velocità 2950 r/min, flusso di ingresso 45m3/min Risparmio energetico Trasporto Gas speciale Centrifugo a più fasi

Ventilatore centrifugo multistadio a basso rumore, aeratore per il trattamento delle acque reflue

Informazioni sul ventilatore centrifugo multistadio serie D

Siamo un produttore professionale di vari tipi di ventilatori. I nostri ventilatori centrifughi multistadio, insieme ai motori e agli accessori di supporto, possono anche essere forniti con sistemi di controllo completamente attrezzati. Ampiamente applicati nel trattamento delle acque reflue, nella fornitura di gas d'altoforno, nel lavaggio del carbone

impianti, flottazione mineraria, produzione di gas chimici, vuoto e altri campi, i ventilatori centrifughi multistadio possono anche essere utilizzati per trasportare altri gas speciali.

1, Mezzo di trasporto: aria pulita, gas naturale, biogas, metano, idrogeno, ecc.

2, Materiale della girante: acciaio fuso e lega di alluminio

3, Metodo di raffreddamento: raffreddamento ad aria o raffreddamento ad acqua

4, Metodo di azionamento: trasmissione a cinghia

5, Applicazione: Trattamento delle acque e delle acque reflue, pulizia a vuoto della polvere, asciugatura ad aria, flottazione e separazione, zincatura e galvanica, riempimento di ossigeno, produzione di carta e stampa, combustione ad aria, ecc.

Specifiche

Caratteristiche

1. Struttura compatta: Elegante nell'aspetto, stabile nel funzionamento e comodo per l'installazione e la manutenzione.

2. Funzionamento fluido: La girante ad alta efficienza è ottimizzata per ridurre al minimo la forza assiale e corretta statico-dinamicamente per l'equilibrio, garantendo che l'intera unità funzioni in modo fluido e stabile.

3. Basso rumore: Il ventilatore funziona senza attriti meccanici e il profilo ragionevole delle pale minimizza il rumore. Il rumore generato dal ventilatore centrifugo multistadio è ad alta frequenza, che può essere significativamente attenuato dagli ostacoli, quindi non c'è quasi nessun rumore all'esterno della sala ventilatori.

4. Lubrificazione dei cuscinetti: Viene adottata la lubrificazione a grasso per i cuscinetti, migliorando le condizioni di lubrificazione e prolungando la durata dei cuscinetti.

5. Girante: La girante presenta una speciale curva composita, che riduce le perdite interne e migliora l'efficienza aerodinamica e l'efficienza complessiva dell'unità.

6. Facile regolazione: La portata può essere regolata entro un certo intervallo utilizzando solo la valvola a farfalla in ingresso.

7. Modalità di azionamento: Azionato da un motore asincrono bipolare. Possono essere selezionati diversi motori di tensione in base alle condizioni della rete elettrica dell'utente.

8. Tenuta: Ogni stadio della girante è dotato di anelli di ingresso e guarnizioni a labirinto sono installate tra gli stadi e su entrambe le estremità dell'involucro per prevenire perdite di gas.

9. Raffreddamento: Poiché la girante comprime il gas stadio per stadio, la temperatura dell'involucro di scarico è molto più alta di quella dell'involucro di aspirazione. Vengono forniti dispositivi di raffreddamento ad aria e ad acqua per il basamento del cuscinetto di scarico per prolungare la durata dei cuscinetti.

10. Modalità di trasmissione: Viene adottata la trasmissione a giunto. Possono essere selezionate anche diverse modalità di trasmissione in base a diverse attrezzature e processi.

Struttura del corpo principale del ventilatore

Disegno di assemblaggio del pacchetto ventilatore

Ambito di fornitura standard

1. Corpo principale del ventilatore

2. Silenziatore di aspirazione (con filtro dell'aria)

3. Base comune per motore e ventilatore (inclusa copertura del giunto)

4. Valvola a farfalla manuale in ingresso

5. Motore

6. Manometro

7. Bulloni di montaggio e accessori di connessione

8. Valvola di ritegno

Chi siamo

B-Tohin Machine(Jiangsu)Co;Ltd., una joint venture, è stata fondata nel 1994 e si trova nello Yixing Environmental Protection Science and Technology Industrial Park, National High Tech Development Zone, Cina. È principalmente impegnata nella produzione e vendita di soffiatori roots a 3 lobi

soffiatori rotativi, soffiatori a vite, ventilatori centrifughi a sospensione d'aria, ventilatori centrifughi magnetici, ventilatori centrifughi ad alta velocità a stadio singolo con riduttore, ventilatori centrifughi multistadio, ventilatori in fibra di vetro, ventilatori in acciaio inossidabile, pompe per vuoto, pompe per acqua e altri

prodotti. I prodotti sono ampiamente utilizzati nel trattamento delle acque per la protezione ambientale, nei materiali da costruzione cementizi, nell'industria chimica, nell'energia elettrica petrolifera, nell'acciaio, nella metallurgia, nell'estrazione mineraria, nella stampa e tintura, nel trasporto di cereali, nelle nuove energie e nei nuovi materiali e in altri settori. I

prodotti sono venduti in tutto il paese ed esportati in molti paesi e regioni. Attualmente, l'azienda ha stabilito una scala di produzione e vendita annuale di oltre 30000 unità (set) di vari tipi di ventilatori e pompe.

L'azienda ha superato con successo la certificazione del sistema di gestione della qualità ISO9001, la certificazione del sistema di gestione ambientale ISO 14001, la certificazione del sistema di gestione della salute e sicurezza sul lavoro ISO 45001 e la certificazione del sistema di gestione dell'energia ISO50001.

L'azienda è stata anche certificata come "Imprese High & New-tech della provincia di Jiangsu" per molti anni. Il centro di ricerca e sviluppo B-Tohin Tech dispone di un team di ingegneri senior a livello di professore, dottorandi e master, e un gruppo di

studenti universitari per l'innovazione scientifica e tecnologica. Ha istituito il "Centro di ricerca e ingegneria per le attrezzature aerodinamiche a risparmio energetico della provincia di Jiangsu" e il "Centro di ricerca e produzione di cuscinetti a sospensione d'aria". Allo stesso tempo,

ha anche ottenuto la certificazione a cinque stelle del sistema di valutazione del servizio post-vendita del prodotto GB/T2.79.22-2011 nazionale, la certificazione "Imprese specializzate, raffinate, uniche e nuove di piccole e medie dimensioni della provincia di Jiangsu", il "Premio per l'eccellenza nella gestione della qualità del sindaco",

il "Certificato di sistema di gestione del carbonio", il "Certificato di valutazione del sistema di gestione integrata di livello AA" e il "Certificato di impresa conforme allo standard di produzione di attrezzature per la protezione ambientale".

In qualità di unità membro del Comitato tecnico di standardizzazione dei ventilatori nazionali, partecipa alla formulazione e revisione di molteplici standard del settore delle turbine eoliche e funge da unità di redazione principale. I prodotti principali hanno anche superato la certificazione CE per l'esportazione verso l'Unione Europea,

nonché molteplici certificazioni internazionali come GOST e BV.
