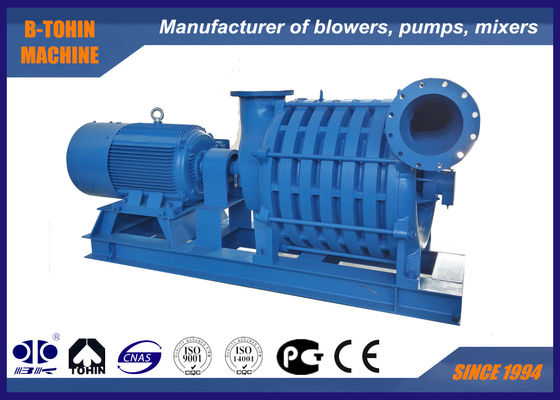

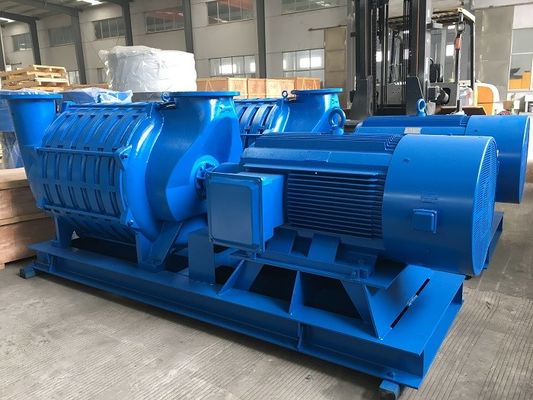

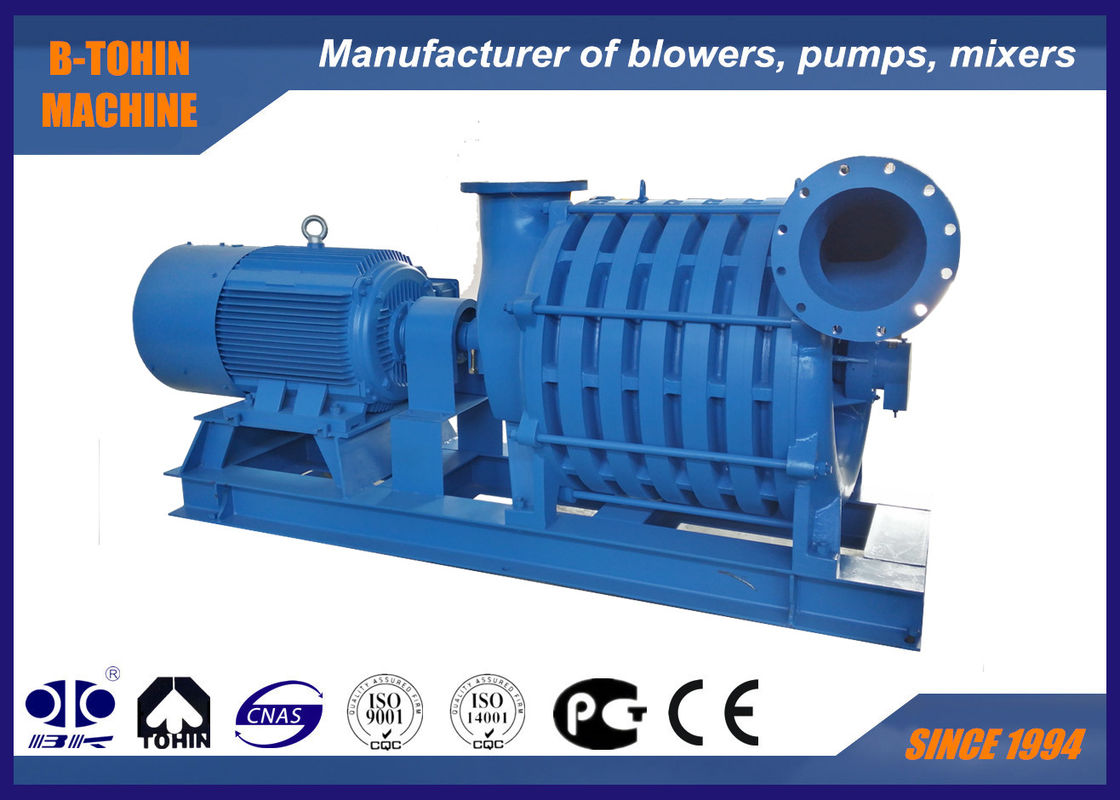

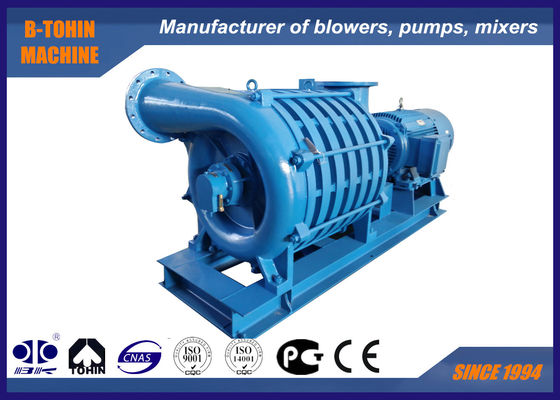

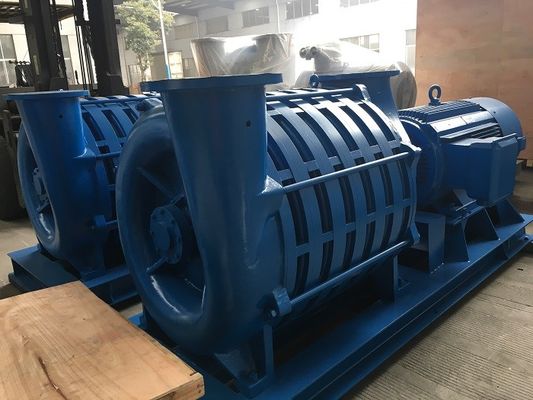

Serie D Flusso di Ingresso 20m³/min, Pressione 39.2-68.6KPa, Trattamento Acque Soffiante Centrifugo Multi-stadio

Ventilatore centrifugo multistadio a basso rumore, aeratore per il trattamento delle acque reflue

Informazioni sul ventilatore centrifugo multistadio serie D

Siamo un produttore professionale di vari tipi di ventilatori. I nostri ventilatori centrifughi multistadio, insieme ai motori e agli accessori di supporto, possono anche essere forniti con sistemi di controllo completamente attrezzati. Ampiamente applicati nel trattamento delle acque reflue, nella fornitura di gas d'altoforno, nel lavaggio del carbone

impianti, flottazione mineraria, produzione di gas chimici, vuoto e altri campi, i ventilatori centrifughi multistadio possono anche essere utilizzati per trasportare altri gas speciali.

1,Mezzo di trasporto: aria pulita, gas naturale, biogas, metano, idrogeno, ecc.

2,Materiale della girante: acciaio fuso e lega di alluminio

3,Metodo di raffreddamento: raffreddamento ad aria o raffreddamento ad acqua

4,Metodo di azionamento: trasmissione a cinghia

5,Applicazione: Trattamento delle acque e delle acque reflue, pulizia a vuoto della polvere, asciugatura ad aria, flottazione e separazione, zincatura e galvanica, riempimento di ossigeno, produzione di carta e stampa, combustione ad aria, ecc.

Specifiche

Caratteristiche

1. Struttura compatta: Elegante nell'aspetto, stabile nel funzionamento e comodo per l'installazione e la manutenzione.

2. Funzionamento fluido: La girante ad alta efficienza è ottimizzata per ridurre al minimo la forza assiale e corretta statico-dinamicamente per l'equilibrio, garantendo che l'intera unità funzioni in modo fluido e stabile.

3. Basso rumore: Il ventilatore funziona senza attriti meccanici e il profilo ragionevole delle pale minimizza il rumore. Il rumore generato dal ventilatore centrifugo multistadio è ad alta frequenza, che può essere significativamente attenuato dagli ostacoli, quindi non c'è quasi nessun rumore all'esterno della sala ventilatori.

4. Lubrificazione dei cuscinetti: Viene adottata la lubrificazione a grasso per i cuscinetti, migliorando le condizioni di lubrificazione e prolungando la durata dei cuscinetti.

5. Girante: La girante presenta una speciale curva composita, che riduce le perdite interne e migliora l'efficienza aerodinamica e l'efficienza complessiva dell'unità.

6. Facile regolazione: La portata può essere regolata entro un certo intervallo utilizzando solo la valvola a farfalla in ingresso.

7. Modalità di azionamento: Azionato da un motore asincrono bipolare. Possono essere selezionati diversi motori di tensione in base alle condizioni della rete elettrica dell'utente.

8. Tenuta: Ogni stadio della girante è dotato di anelli di ingresso e guarnizioni a labirinto sono installate tra gli stadi e alle estremità dell'involucro per prevenire perdite di gas.

9. Raffreddamento: Poiché la girante comprime il gas stadio per stadio, la temperatura dell'involucro di scarico è molto più alta di quella dell'involucro di aspirazione. Vengono forniti dispositivi di raffreddamento ad aria e ad acqua per il basamento del cuscinetto di scarico per prolungare la durata dei cuscinetti.

10. Modalità di trasmissione: Viene adottata la trasmissione a giunto. Possono essere selezionate anche diverse modalità di trasmissione in base a diverse attrezzature e processi.

Struttura del corpo principale del ventilatore

Disegno di assemblaggio del pacchetto ventilatore

Ambito di fornitura standard

1. Corpo principale del ventilatore

2. Silenziatore di ingresso (con filtro dell'aria)

3. Base comune per motore e ventilatore (inclusa copertura del giunto)

4. Valvola a farfalla manuale di ingresso

5. Motore

6. Manometro

7. Bulloni di montaggio e accessori di connessione

8. Valvola di ritegno
